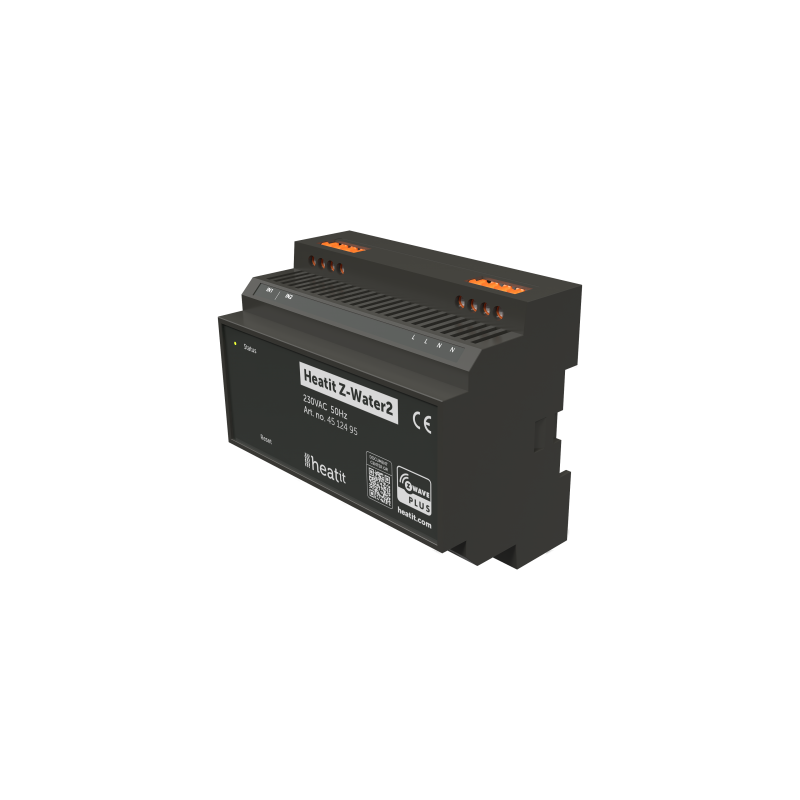

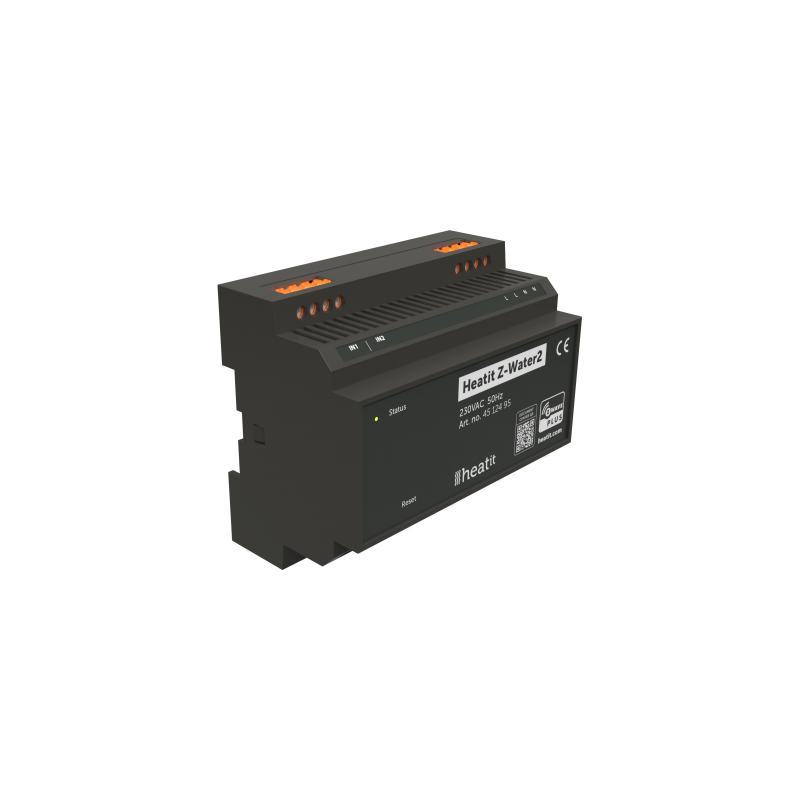

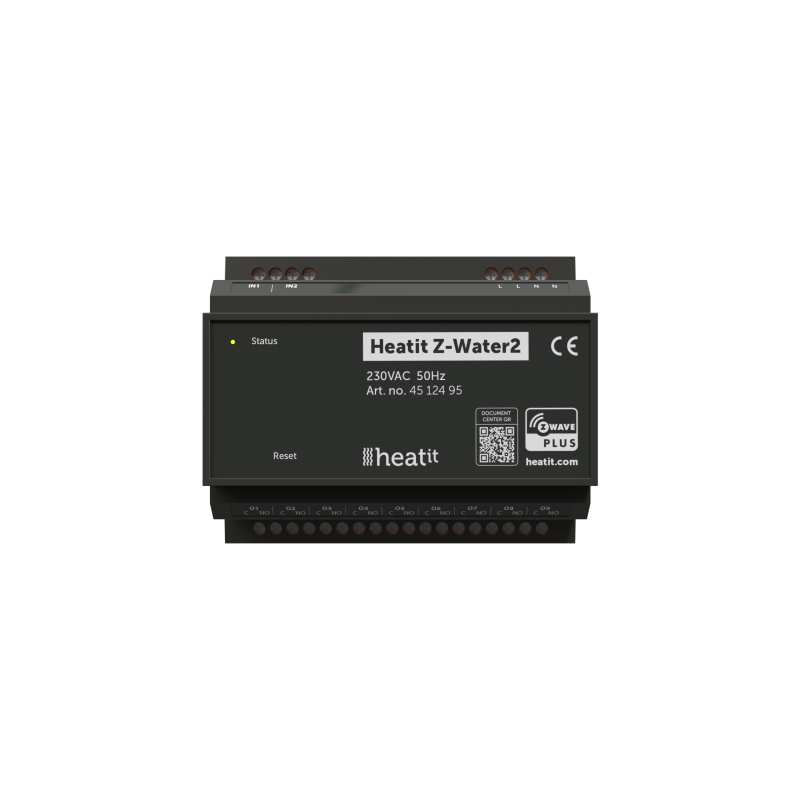

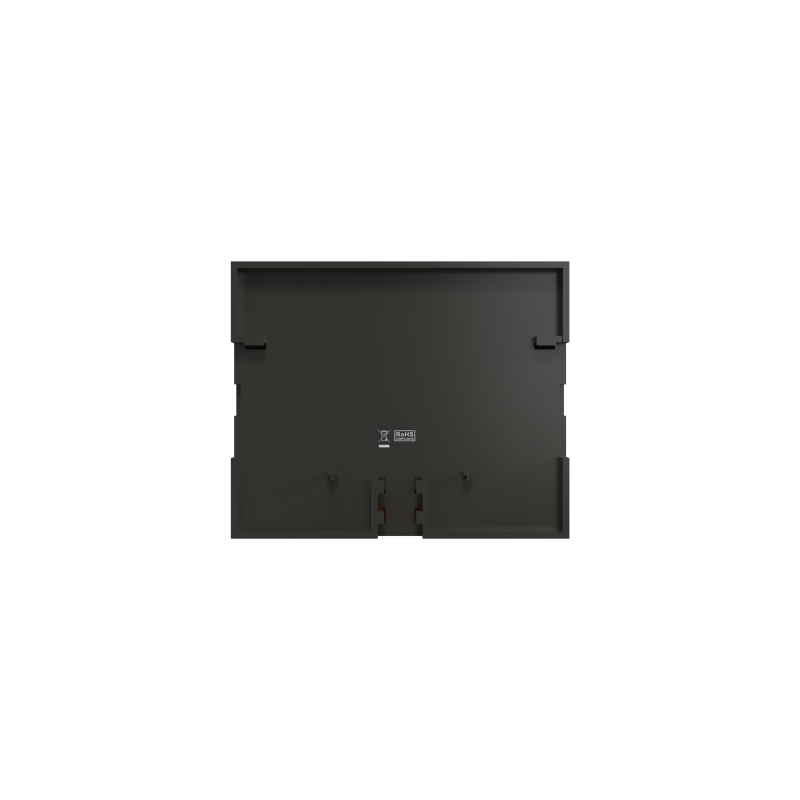

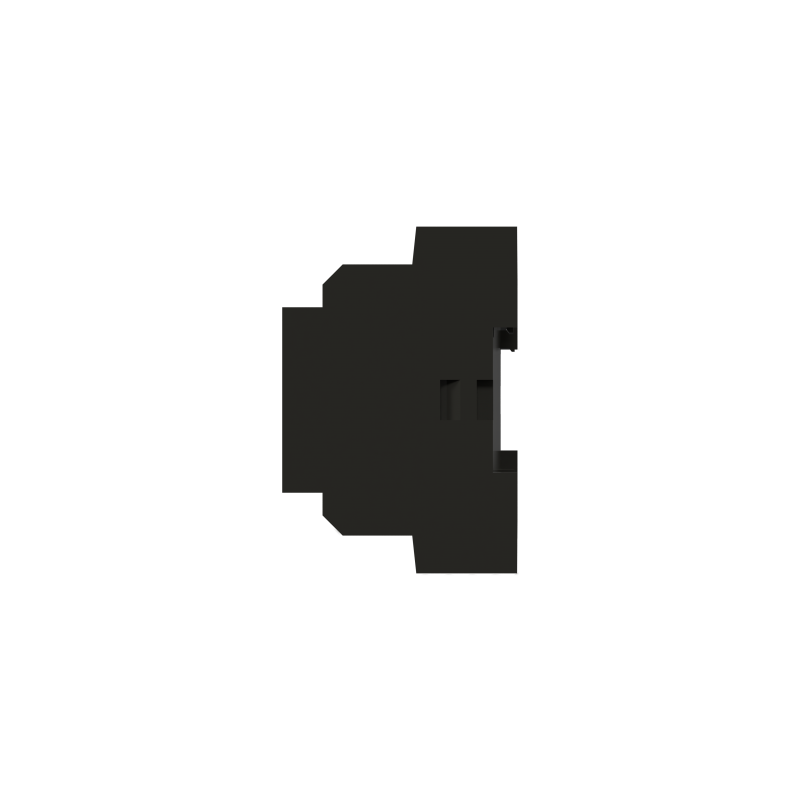

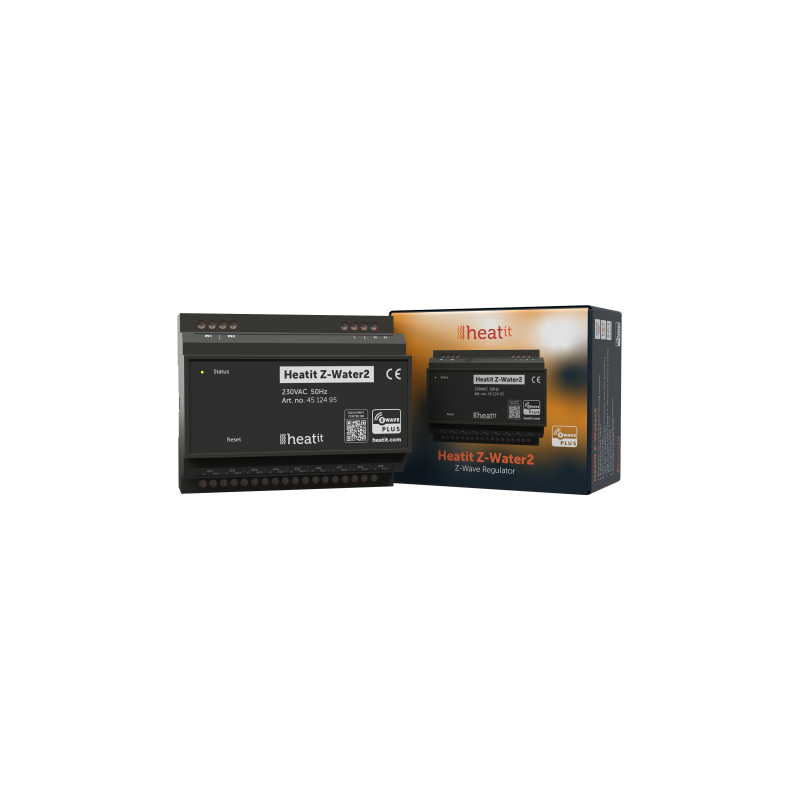

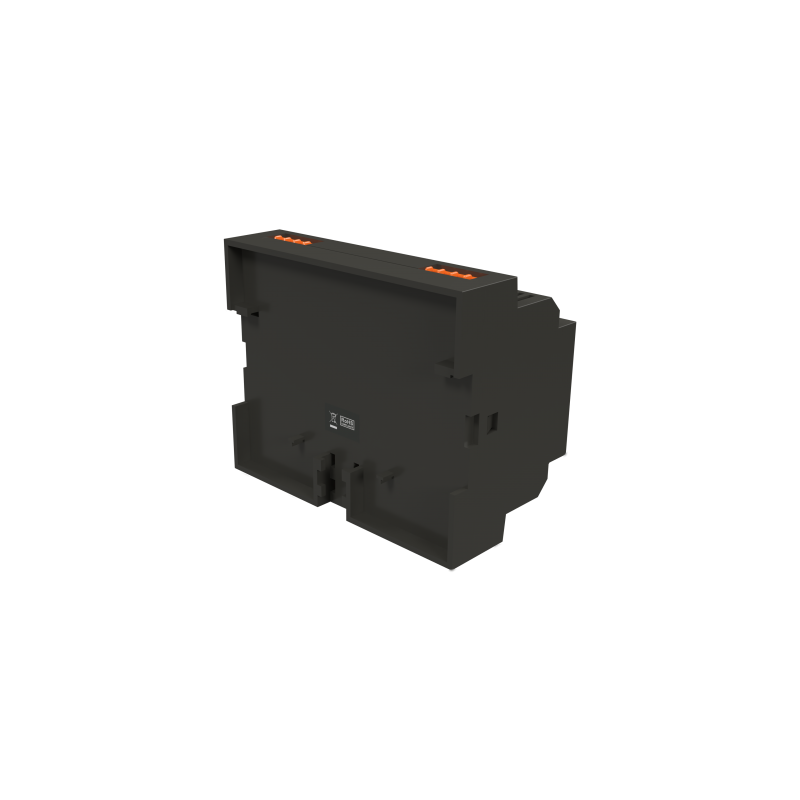

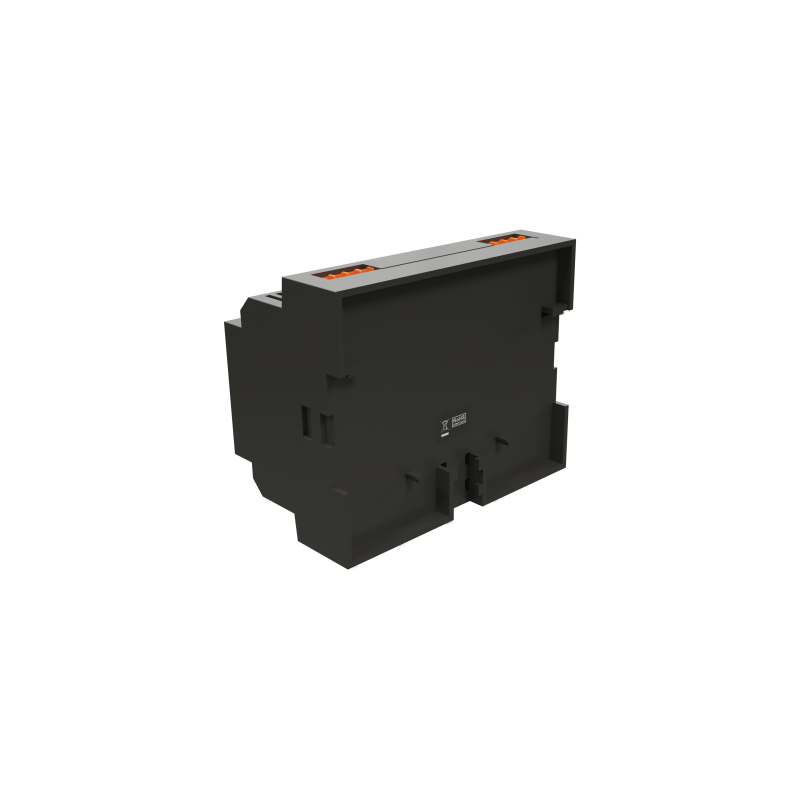

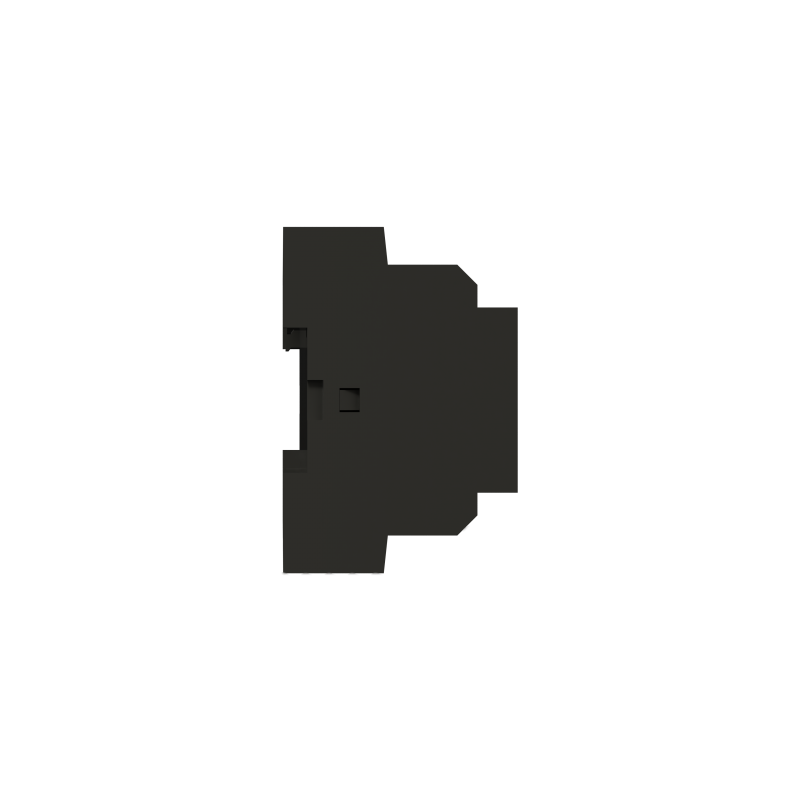

Heatit Z-Water2 - Controlador de suelo radiante Z-Wave Plus
4512495
Nuevo
Equipado con 9 relés libres de potencial para actuadores. También dispone de 2 entradas analógicas para sensores de temperatura.
En Stock - Envío inmediato
- Eliminar de mis favoritos
- Agregar este producto a mis favoritos
- Imprimir
Características técnicas
| Tecnología Domótica | Z-Wave Serie 800 |
Descripción
Heatit Z-Water2 es un regulador de carril DIN para controlar sistemas de calefacción por agua. El módulo se sujeta directamente a un carril DIN y le permite controlar su calefacción por agua a través de su red Z-Wave. Heatit Z-Water2 está equipado con 9 relés libres de potencial para actuadores. También tiene 2 entradas analógicas para sensores de temperatura.
Los relés de Heatit Z-Water2 pueden ser controlados por asociaciones con otros termostatos Z-Wave, por ejemplo Heatit. Cada relé puede controlar uno o varios actuadores en su sistema de calefacción por suelo radiante.
Características Principales
Diseño compacto - La unidad ocupa poco espacio pero tiene un total de 9 salidas de relé.
Ejercicio de válvula - Evite que los actuadores se atasquen con el ejercicio de válvula configurable incorporado.
Antena externa - Posibilidad de conectar una antena externa para mejorar el alcance.
Control de temperatura - A través de entradas para sensores de temperatura externos puede tener un control total sobre la temperatura del agua en su sistema.
Relés libres de potencial - La unidad tiene relés libres de potencial para que pueda controlar actuadores con diferentes voltajes.
Control de termostato - Se puede utilizar en combinación con diferentes termostatos Heatit.
Ficha Técnica
Z-Wave
Regulador para sistemas de calefacción por agua
9 relés libres de potencial
Ejercicio de válvulas
Puede controlar actuadores de 230VAC y actuadores de 24V desde una fuente de alimentación externa
Puede utilizarse con termostatos Heatit en cada zona de calefacción
Montaje en carril DIN
Conector para antena externa
SmartStart
Actualización de firmware (OTA)
Soporta modo de encriptación S0, S2 Clase Autenticada, S2 Clase No Autenticada
Datos técnicos
Protocolo IOT: Z-Wave - 868,4 MHz (UE)
Tensión: 240V, 230V 50Hz
Corriente máxima (amperios): 5
Uso propio de energía (vatios): 0,4
Temperatura máxima de instalación (°C): 40
Temperatura mínima de instalación (°C): 5
Temperatura mínima de funcionamiento (°C): 5
Temperatura mínima de funcionamiento (°C): 5
Temperatura máxima de funcionamiento (vatios):0,4 temperatura de trabajo (°C): 5
Grado de protección (IP): IP20
Certificaciones: Z-Wave Plus
Humedad ambiente (HR sin condensación %): 10-85
Rango de temperatura ambiente en almacenamiento (°C): -30-70
Efecto bruto total (W): 1500
Declaraciones: CE, declaración CE
Norma internacional: CE
Rango de señal de radiofrecuencia (nº máx. de metros): 40
Dimensión máxima de conexión (mm²): 2,5mm²
Humedad ambiente máxima (%HR): 85% RF
Temperatura máxima sin carga (°C): 40
Temperatura máxima con carga (°C): 40
Situación de montaje / fijación: Carril DIN
Tamaño del embalaje: 1

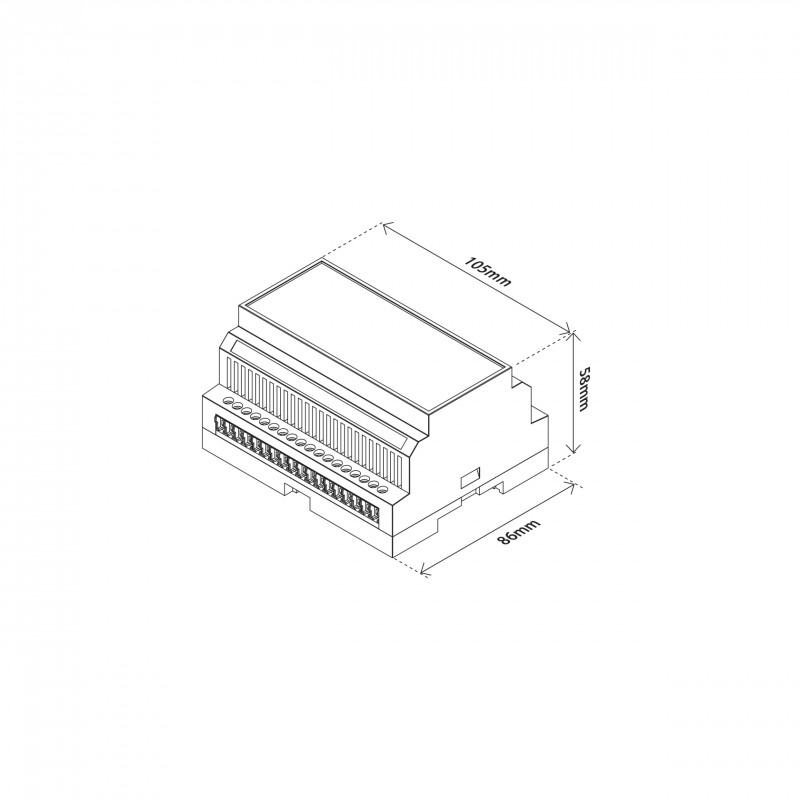

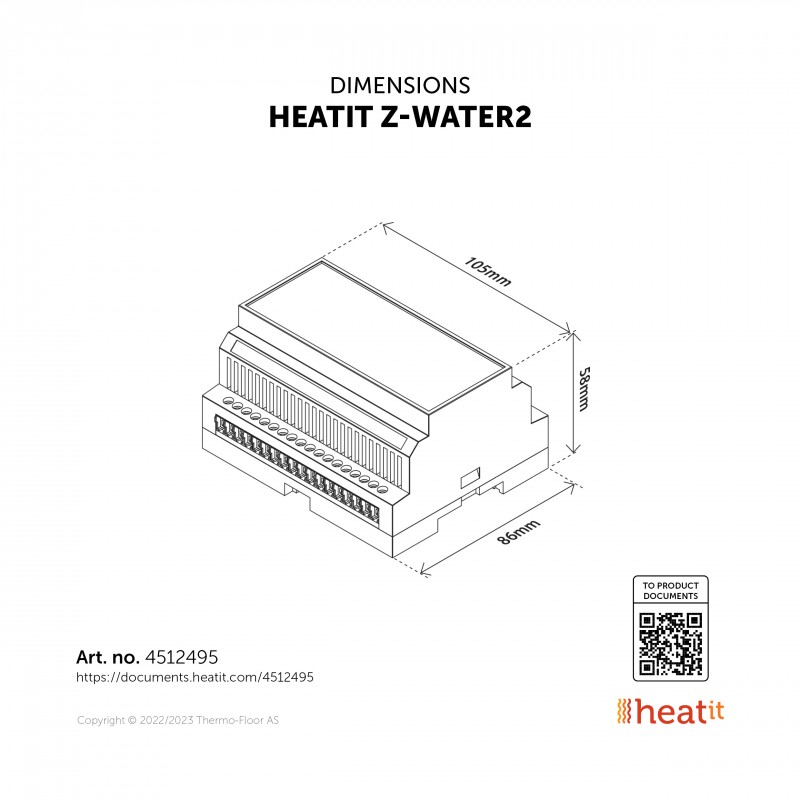

Altura del producto (mm): 58
Longitud del producto (mm): 86
Anchura del producto (mm): 105
IOT Tipo de chip: Chip Z-Wave 800
Modo de cifrado Z-Wave: S2 Clase no autenticada, S2 Clase autenticada, S0
Información Ampliada Z-Wave (Inglés)
The QR-Code is needed when including a device using S2 security or SmartStart. The DSK can be found in the QR-Code
and is located;
• On the product.
• In the Quick Guide.
• On the packaging box/gift box.
Standard (Manual)
Add mode is indicated on the device by a blinking green LED. It indicates this for 90 seconds until a timeout occurs, or until the device has been added to the network. Configuration mode can also be cancelled by performing the same procedure used for starting Configuration mode.
To start the configuration process, press the reset button 3 times in rapid succession. The LED will light up solid green for 3 seconds if add is successful. The device is now ready for use with default settings.
NB! When the device is removed from the gateway, the parameters are not reset. To reset the parameters, see Chapter ”Factory reset”.
If inclusion fails, please perform a ”remove device” process and try again. If inclusion fails again, please see “Factory reset”.
Standard (Manual)
Remove mode is indicated on the device by a blinking green LED. It indicates this for 90 seconds until a timeout occurs, or until the device has been removed from the network. Configuration mode can also be cancelled by performing the same procedure used for starting Configuration mode.
To start the configuration process, press the reset button 3 times in rapid succession. The LED will light up solid green for 3 seconds if remove is successful. The device is now ready for use with default settings.
NB! When the device is removed from the gateway, the parameters are not reset. To reset the parameters, see Chapter ”Factory reset”.
The device allows you to connect a U.FL female connector antenna. This allows the antenna to be wired outside of the installation location in cases of unsatisfactory wireless performance. This connector is placed in the middle of the radio module that is sticking out of the main PCB. See Chapter 22 for a detailed illustration of the placement. Set parameter 8 to 1 to activate this feature.
* Automatic valve exercise
Valve exercising is beneficial during longer periods of inactivity to ensure the proper operability of the valves and prevent the valves from getting stuck. If not exercised, corrosion or other buildup may result in the valve becoming inoperable or prevent complete closure. To activate this feature see parameter 7.
* Can control 230VAC actuators and 24VDC actuators from an external power supply.
