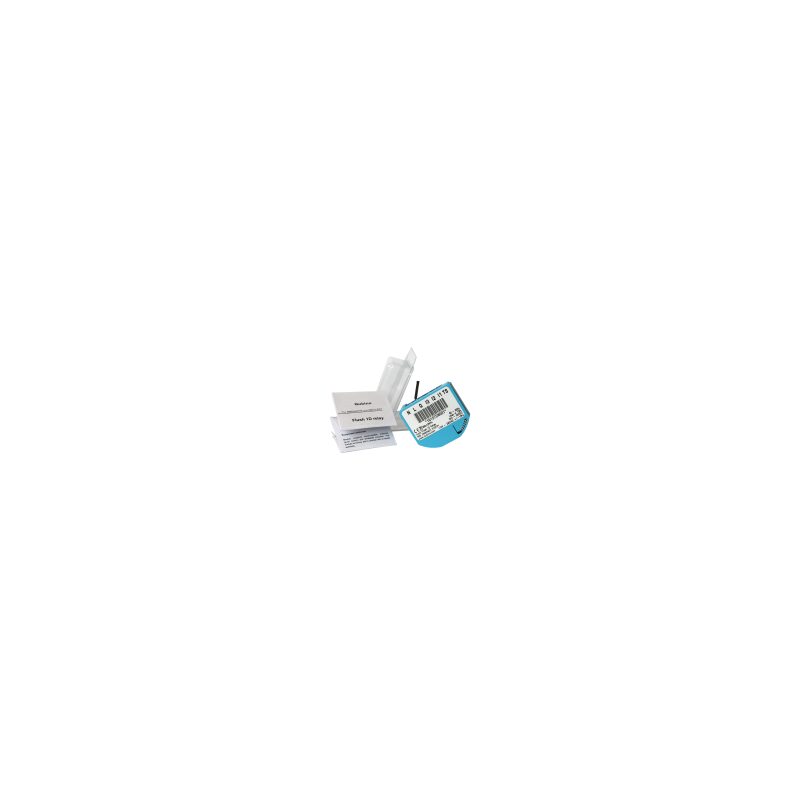

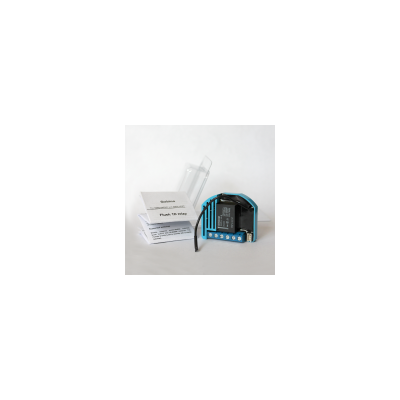

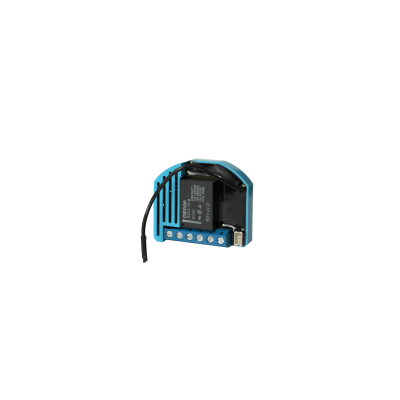

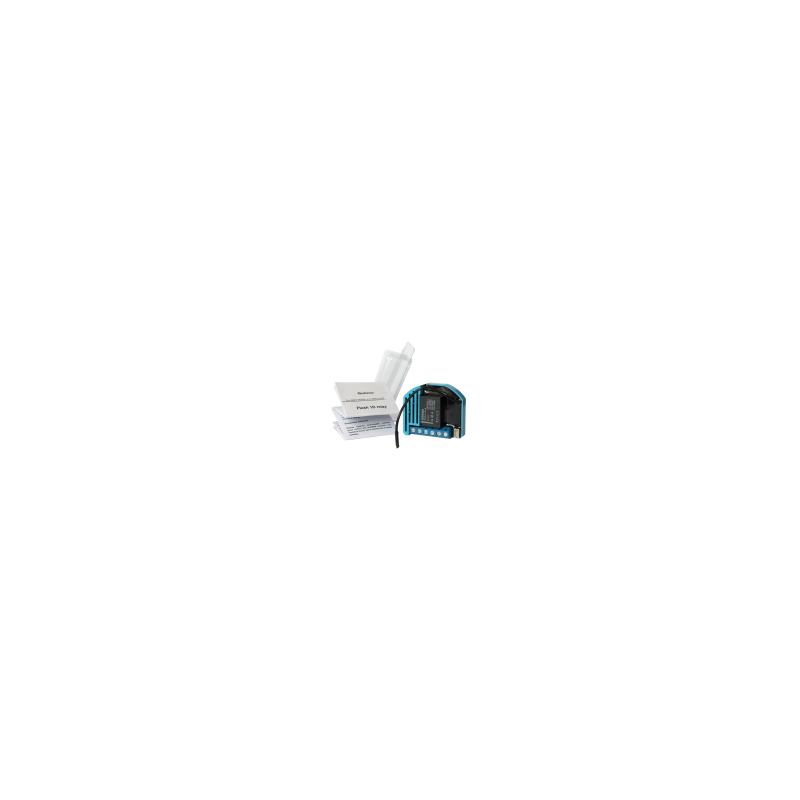

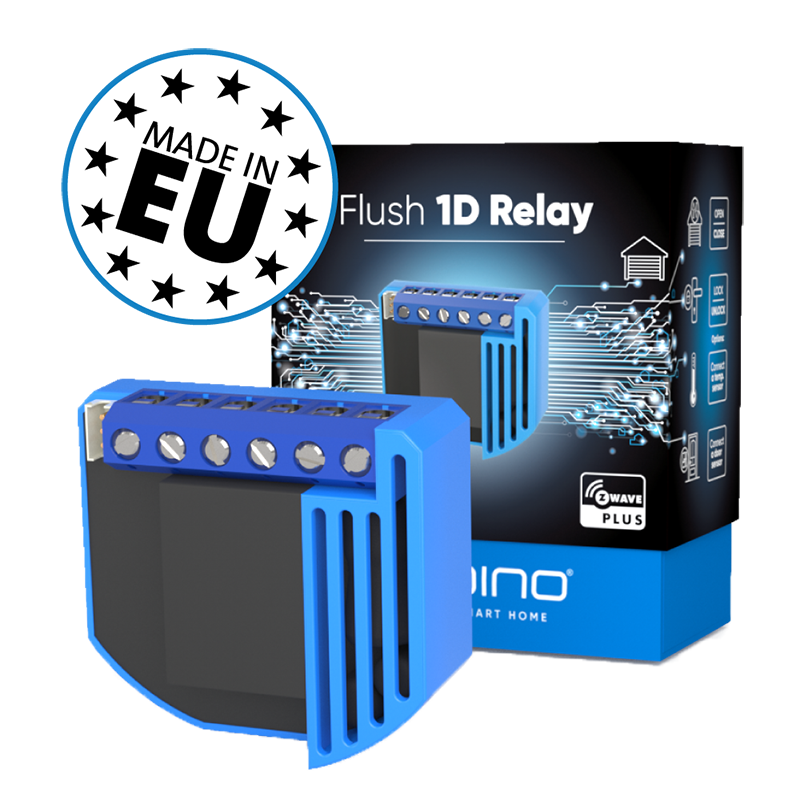

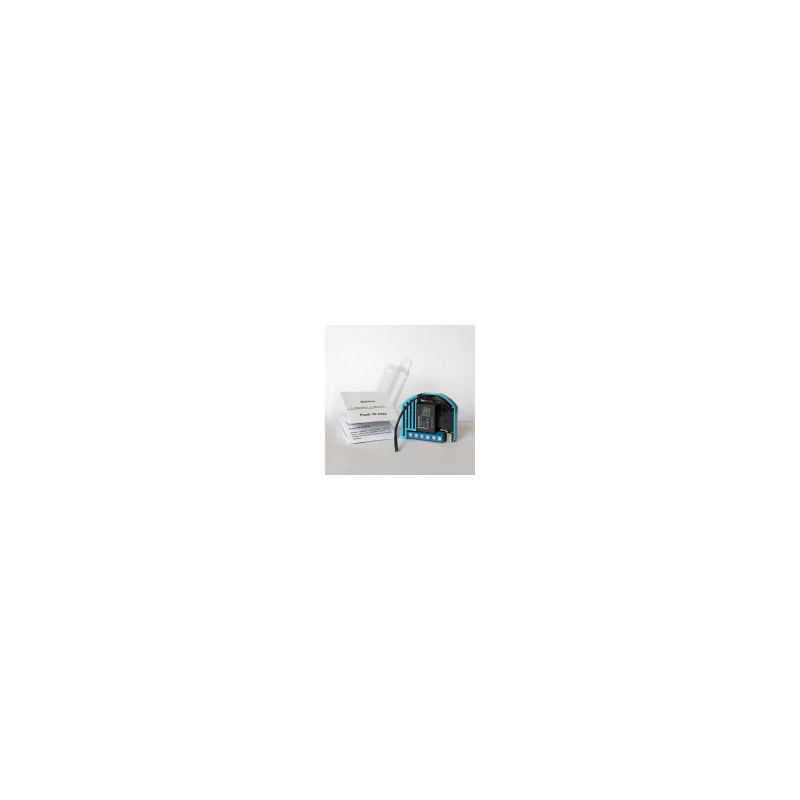

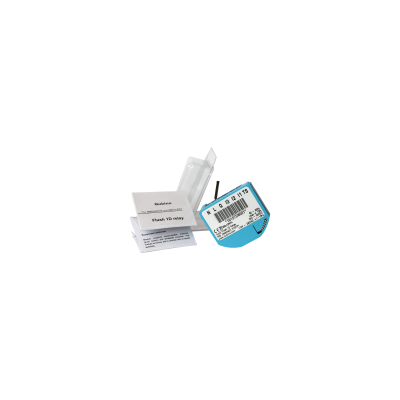

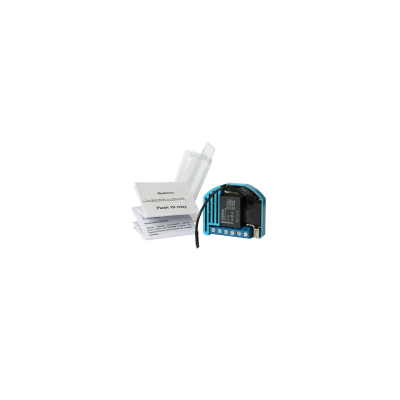

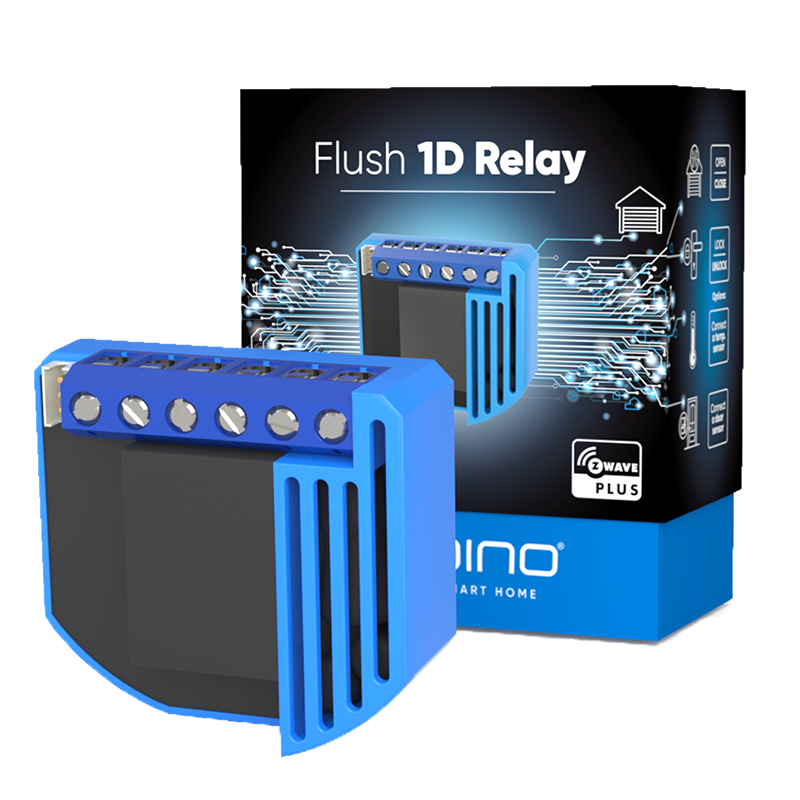

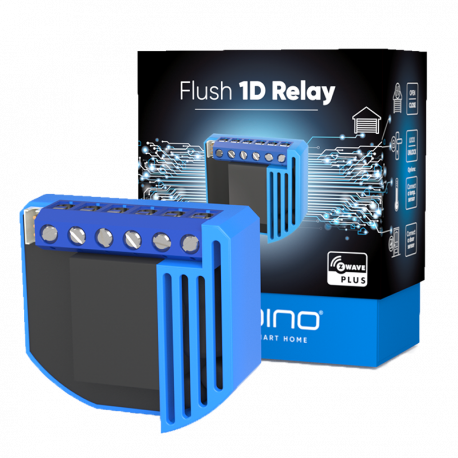

Qubino Flush 1D Relay (Relé Z-Wave Contacto Seco)

ZMNHND1

Nuevo

Micromódulo de 1 relé On/Off, Qubino Flush 1D sirve para encender/apagar, con tecnología Z-Wave Plus. El contacto de salida está libre de tensión (D=Dry; contacto seco), por lo que hablamos de un relé de contacto seco

Más detalles

Sin Stock

68,30 €

Características técnicas

Tecnología Z-Wave Plus

Descripción

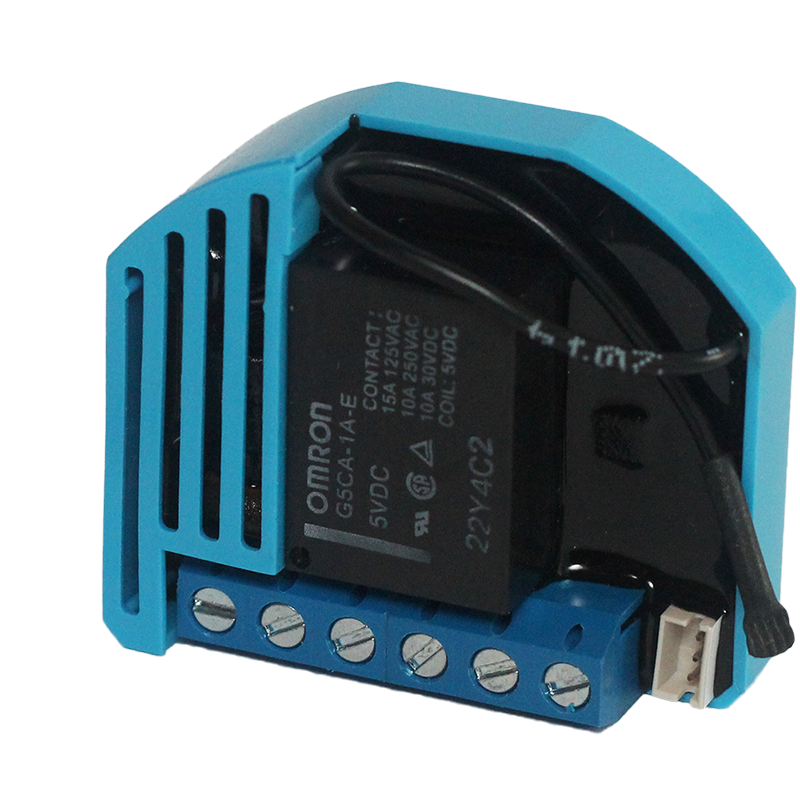

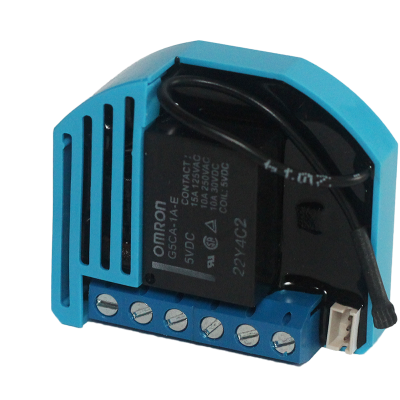

El relé de contacto seco Z-Wave más pequeño del mundo

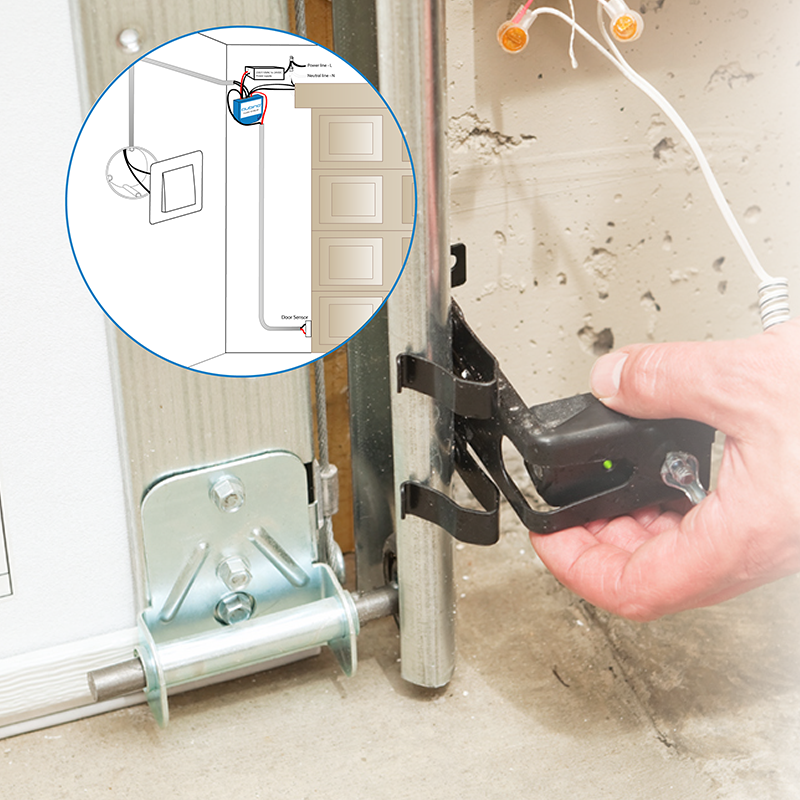

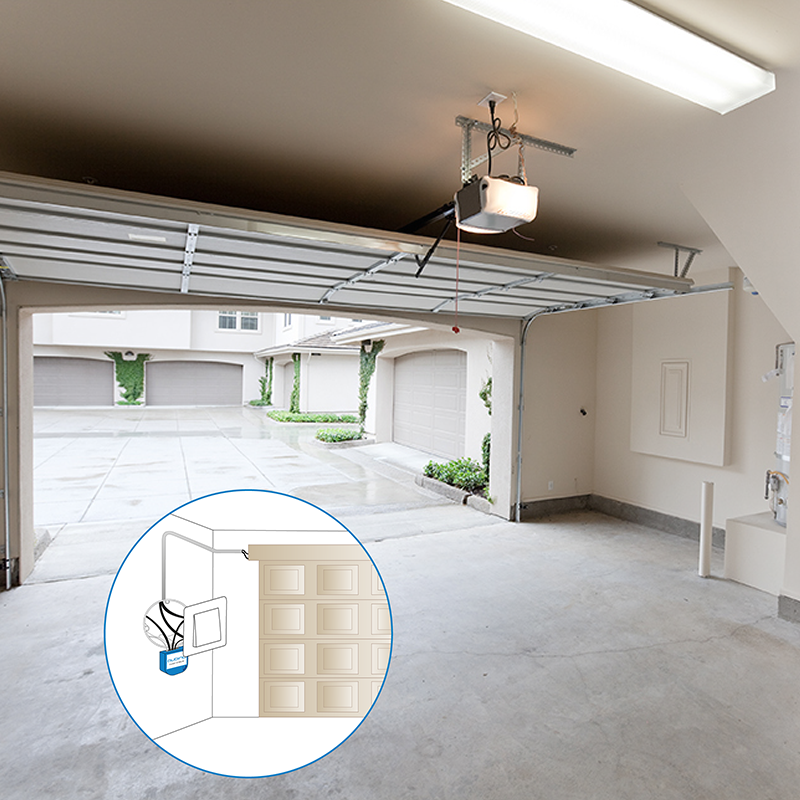

El relé Qubino Flush 1D es ideal como interruptor de contacto seco para luces, ventiladores, hornos, lavadoras, planchas, tomas de corriente, puertas de garaje, radiadores eléctricos, calentadores de agua, etc. El contacto de salida está libre de tensión (contacto seco) Se pueden conectar diferentes cargas de alimentación al módulo. También soporta la conexión de un sensor de temperatura digital.

Como el contacto de salida está libre de voltaje (contacto seco), cargas con diferentes voltajes y/o fuentes de alimentación se pueden conectar al modulo.

Se trata de un micromodulo que nos permite utilizar su rele tanto con corriente de 230V como con 12 o 24V, e incluso como contacto seco debido a que el circuito del relé es independiente (electricamente aislado).  Te recordamos que anteriormente para contacto seco disponiamos  del módulo de Fibaro 1×2,5kW que ha sido sustituido por el "Single Relay" pero que este ultimo ya no permite ser usado como contacto seco, por lo que este modulo de Qubino se torna incluso mas interesante si cabe. (Septiembre 2016).

Rele de contacto seco Z Wave Qubino Flush 1D Relay

¿Para qué se utiliza?

El Qubino Flush 1D es ideal para el control domótico de aparatos eléctricos como luces, ventiladores, hornos, lavadoras, planchas, tomas de corriente, puertas de garaje, radiadores eléctricos, calentadores de agua y similares.

El relé de contacto seco Z-Wave más pequeño

El relé de contacto seco Z-Wave Qubino Flush 1D es un micromódulo que ocupa menos espacio que cualquier otro modulo con el que se le compare de cualquier otro competidor y encajará fácilmente en cualquier caja de mecanismo convencional.

Consumo energético

El relé de contacto seco Z-Wave Qubino Flush 1D, cuando está en "standby" tan sólo consume 0.4 W. ¡Alucinante!

Muy versátil

El Qubino Flush 1D, relé de contacto seco, puede operar a través de un extenso rango de temperaturas desde los fríos -10˚C a los sofocantes 40˚C (14˚–104˚F). Soporta la conexión de un sensor de temperatura digital, que también es útil para crear escenarios complejos. Cada módulo también actúa como un repetidor con el fin de mejorar el alcance y la estabilidad de la red Z-Wave.

La instalación más sencilla

El tamaño extremadamente pequeño y una carcasa especialmente diseñada significan que la conexión del módulo dentro de una caja de montaje empotrada es sencillo. El proceso de instalación, probado y aprobado por electricistas profesionales, consta de sólo tres sencillos pasos:

1 - Retire los interruptores de la caja y desconecte los cables.
2 - Conecte los cables al módulo Qubino e insértelos en la caja.
3 - Fije los interruptores a la caja.

Qubino RGBW Dimmer

Los módulos Z-Wave más probados y más fiables

Los módulos Z-Wave de Qubino son productos de “instalar-y-olvidarte”. Los productos Qubino que te ofrecemos, están fabricados para durar, por lo que sólo utilizan componentes electrónicos que cumplan los más exigentes niveles de calidad. Nuestros módulos además son los micromodulos Z-Wave más testeados del mercado. El Instituto Esloveno de Calidad y Medición (The Slovenian Institute of Quality and Metrology (SIQ)), una entidad europea independiente, comprueba la calidad de los parámetros reales de nuestros productos, incluyendo el aumentos de temperatura, fabricación, resistencia del aislamiento, consumo eléctrico y sobrecargas de acuerdo las normas europeas de la máxima calidad conforme a la especificación del estándar EN 60669-2-1.

Parámetros adicionales para profesionales.

El micromódulo Qubino Flush 1D dispone de 11 parámetros adicionales para su uso por expertos. Algunos de los más útiles son:

  • Ajuste del tipo mono-estable (pulsador) o bi-estable
  • Activar o desactivar las funciones ALL ON / ALL OFF
  • Salida de encendido / apagado automático después del tiempo establecido

Esquemas Electricos del relé de contacto seco Z-Wave Qubino Flush 1D Relay

Diagrama Eléctrico 230VAC:

N Neutro
L Fase
Q↓ Entrada de alimentación para la carga electrica conectada
Q↑ Salida para la carga electrica conectada
I2 Entrada para el interruptor/pulsador o sensor
I1 Entrada para el interruptor/pulsador
TS Terminal para sensor digital de temperatura (sólo sirve el sensor de temperatura para Flush 1D Relay, que debe ser adquirido aparte)
qubino-flush1D-relay-sponke-184x300 (1).

flush 1d relay 24vdc

Diagrama Eléctrico 24VDC:

N + VDC
L – VDC
Q↓ Entrada de alimentación para la carga electrica conectada
Q↑ Salida para la carga electrica conectada
I2 Entrada para el interruptor/pulsador o sensor
I1 Entrada para el interruptor/pulsador
TS Terminal para sensor digital de temperatura (sólo sirve el sensor de temperatura para Flush 1D Relay, que debe ser adquirido aparte)

Funcionalidades adicionales, permiten hacer viviendas y oficinas más inteligentes.


El módulo se puede utilizar como una extensión para el control del sistema de calefacción / refrigeración. El módulo tiene la opción de conectar un sensor de temperatura digital.

El Qubino Flush 1D es un módulo utilizado también para escenas y desencadenar la ejecución y aumentar la comodidad y la seguridad con sensores adicionales. El relé Qubino Flush 1D Relay tiene dos entradas binarias libres.

Opción 1: 1 relé adicionales + 1 botones pulsadores para escenarios
Opción 2: 1 relé adicionales + 2 pulsadores para paisajes y sensor de temperatura
Este dispositivo tan interesante cuando se usa como relé contacto seco, Qubino Flush 1D permite utilizarlo como equipo para "disparar" cierres de circuitos o pulsaciones en otros equipos o dispositivos, que nos van a  permitir usarlos como si fueran Z-Wave, tales como:
- Marcadores telefónicos PSTN
- Marcadores telefónicos GSM
- Paneles de alarma de intrusión con entradas cableadas o de contacto seco
- Relés o actuadores eléctricos de mayores cargas

Especificaciones Técnicas:

Alimentación: 110 – 230 VAC ± 10%
50 / 60 Hz, (24–30 VDC)
Carga máxima de salida AC (carga resistiva)* 1 X 10 A / 230 VAC
Carga máxima de salida DC (carga resistiva)* 1 X 10 A / 30 VDC
Output circuit power of AC output (resistive load): 2300 W (230 VAC)
Output circuit power of DC output (resistive load): 240 W (24 VDC)
Precisión de la medición de potencia: n/a
Rango del sensor digital de temperatura: -50° ~ +125°C, resolucion 0.1°C
Longitud del cable del sensor digital de temperatura: 1000 mm
Temperatura de Operacion: -10° ~ +40°C
Distancia hasta 30 m en interior (dependiendo de materiales)
Dimensiones (WxHxD) 41.8 x 36.8 x 15.4 mm
(packaging) (115 x 96 x 22)
Peso (incluyendo packaging) 48 g (64 g)
Consumo electrico en standby 0.4 W
Para instalación en cajas de mecanismo Ø ≥ 60 mm or 2 M
Conmutación mediante: Relé

Cumple Certificaciones  CE y ROHS

Descargar

Qubino_Flush-1D-relay-manual_V14

Manual del Usuario Qubino Flush-1D Relay V1.4 ingles

Descargar (531.28k)

Información Ampliada Z-Wave (Inglés)

Nombre: Qubino Flush 1D relay
Fabricante:QUBINO
Identificador:ZMNHN
Número de Certificación Z-Wave:ZC10-15070017
Plataforma Hardware:ZM5202
FLiRS:NO
Tipo de Role:Always On Slave
Descripción Corta:Qubino Flush 1D relay is used for switching On or Off the electrical device. Output contact is voltage free (dry contact), so also loads with different power supply can be connected to the module.
Descripción:Qubino Flush 1D relay with voltage free (dry contact) output contact. This Z-Wave module is used for switching on or off the electrical device (e.g. light, fan, etc ...). The module can be controlled either through Z-wave network or through the wall switch. The module is designed to be mounted inside a “flush mounting box”, hidden behind a traditional wall switch. Module supports connection of digital temperature sensor. It is designed to act as repeater in order to improve range and stability of Z-wave network. Output contact is voltage free (dry contact), so also loads with different power supply can be connected to the module. FEATURES: - The module has the option to connect a digital temperature sensor - small dimensions (WxHxD) 41,8x36,8x15,4mm - power supply is 110 - 230 VAC ±10% 50/60Hz, 24-30VDC - Electrical consumption 0,4W

Descargue el manual desde aquí.

Grupo
Max Nodos
Descripción
1
1
Group 1: Lifeline group (reserved for communication with the main controller), 1 node allowed.
2
16
Group 2: basic on/off (triggered at change of the output state and reflecting its state) up to 16 nodes.
3
16
Group 3: basic on/off (triggered at change of the input I2 state and reflecting its state) up to 16 nodes.
4
16
Group 4: Binary Sensor Report (triggered at change of the input I2 state and reflecting its state) up to 16 nodes.
5
16
Group 5: Notification Report (triggered at change of the input I2 state and reflecting its state) up to 16 nodes.
Número
Tamaño (Bytes)
Valor por Defecto
Nombre
Descripción
1
1
1
Input 1 switch type
Defines the type of switch connected to Input 1
10
2
255
Activate / deactivate functions ALL ON/ALL OFF
Support to activate / deactivate functions ALL ON/ALL OFF Flush 1D relay module responds to commands ALL ON / ALL OFF that may be sent by the main controller or by other controller belonging to the system.
100
1
1
Enable / Disable Endpoint I2 or select Notification Type and Event
Support Enable / Disable Endpoint I2 or select Notification Type and Event Enabling I2, means that Endpoint (I2) will be present on UI. Disabling it will result in hiding the endpoint according to the parameter set value. Additionally, a Notification Type and Event can be selected for the endpoint. NOTE: After parameter change module has to be reincluded into the network for the setting to take effect!
11
2
0
Automatic turning off output after set time
Support automatic turning off output after set time. When relay is ON it goes automatically OFF after time defined by this parameter. Timer is reset to zero each time the module receive ON command regardless from where it comes (push button, associated module, controller,..).
110
2
32536
Temperature sensor offset settings
Defines temperature sensor offset settings Set value is added or subtracted to actual measured value by sensor.
12
2
0
Automatic turning on output after set time
Support automatic turning on output after set time When relay is OFF it goes automatically ON after time defined by this parameter. Timer is reset to zero each time the module receive OFF command regardless from where it comes (push button, associated module, controller,..).
120
1
5
Digital temperature sensor reporting
Defines the digital temperature sensor reporting If digital temperature sensor is connected, module reports measured temperature on temperature change defined by this parameter.
15
1
0
Automatic turning off / on seconds or milliseconds selection
Support automatic turning off / on seconds or milliseconds selection NOTE: This parameter is valid for both, turning on and turning off parameters.
2
1
0
Input 2 contact type
Defines the type of switch connected to Input 2
30
1
0
Saving the state of the relay after a power failure
Support saving the state of the relay after a power failure
63
1
0
Output Switch selection
Support output Switch selection Set value means the type of the device that is connected to the output. The device type can be normally open (NO) or normally close (NC).
Inclusion
Module Inclusion (Adding to Z-wave network)

• Connect module to power supply (with

temperature sensor connected - if purchased),

• auto-inclusion (works for about 5 seconds after connected to power supply) or

• press service button S for more than 2 second or

• press push button I1 three times within 3s (3 times change switch state within 3 seconds).

NOTE: When connecting temperature sensor to module that has already been included, you have to exclude module first. Connect the sensor and re-include the module.

Exclusion
Module Exclusion/Reset (Removing from Z-Wave network)

• Connect module to power supply

• bring module within maximum 1 meter (3 feet) of the main controller,

• enable add/remove mode on main controller

• press service button S for more than 6 second or

• press push button I1 five times within 3s (5 times change switch state within 3 seconds) in the first 60 seconds after the module is connected to the power supply.



By this function all parameters of the module are set to default values and own ID is deleted

If service button S is pressed more than 2 and less than 6 second module is excluded, but configuration parameters are not set to default values.

Factory Reset
Please use this procedure only in the event that your network primary controller is missing or otherwise inoperable.



If the service button S is pressed for more than 6 seconds the module will be reset to the factory defoult state.
