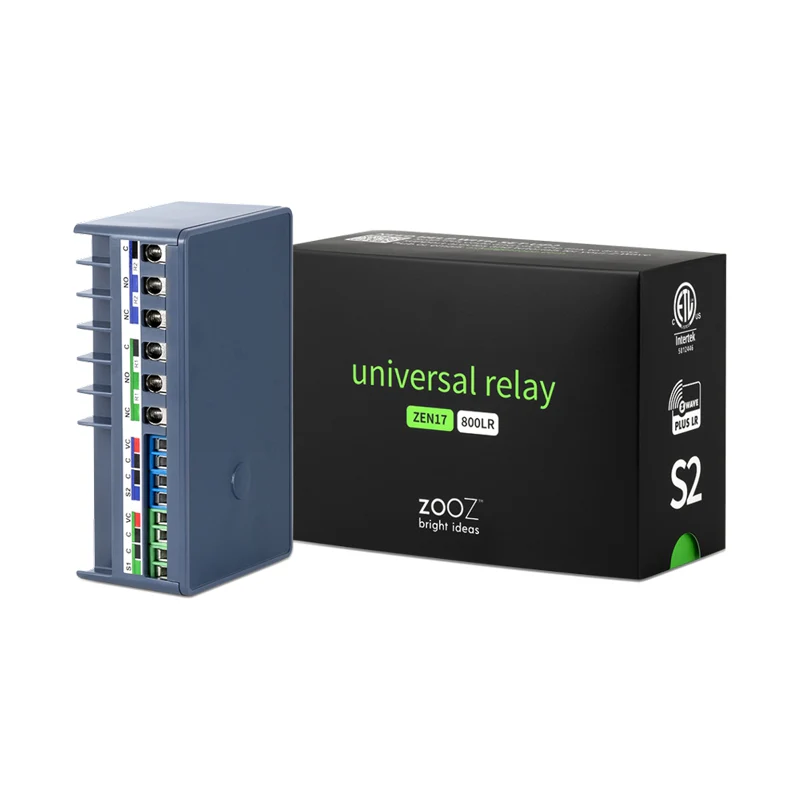

ZOOZ Universal Relay - Relé múltiple universal Z-Wave Plus2 Serie 800

2 salidas dobles

Convierte casi cualquier carga entre 0 y 240 V en un dispositivo Z-Wave. Automatice puertas de garaje, motores, bombas y más.

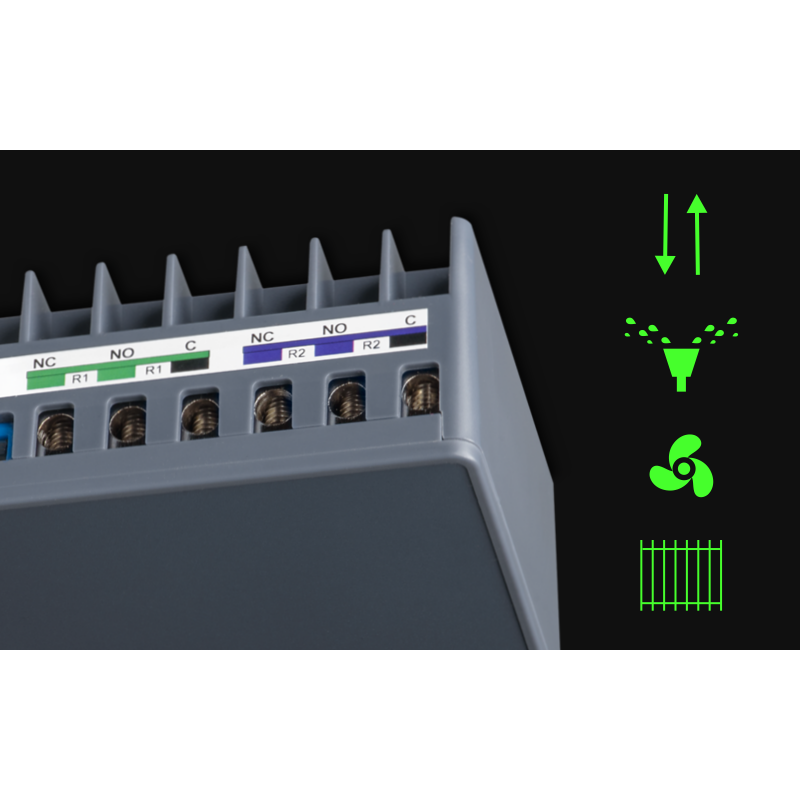

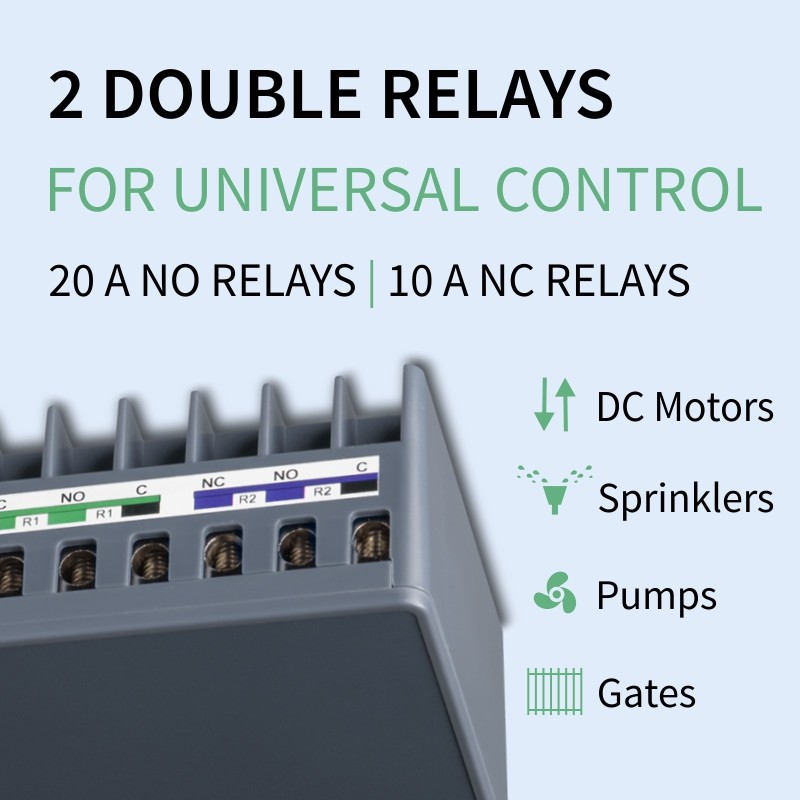

Usted tiene un relé normalmente abierto o normalmente cerrado para elegir en cada salida. En algunos casos, como para los motores de polaridad invertida, es posible que necesite utilizar los terminales de los relés NC y NO. Conecte cargas de hasta 20 A (1/2 hp) para aplicaciones NO y hasta 10 A (1/4 hp) para aplicaciones NC. Consulte el manual para ver las instrucciones de cableado o pídanos orientación sobre el cableado personalizado para su instalación, ¡estaremos encantados de ayudarle!

Se trata de relés de contacto seco, lo que significa que cada carga puede funcionar con su propia fuente de alimentación, independientemente del otro relé y del propio dispositivo ZEN17, que puede alimentarse con 12-24 V o con un enchufe USB C (la fuente de alimentación no está incluida).

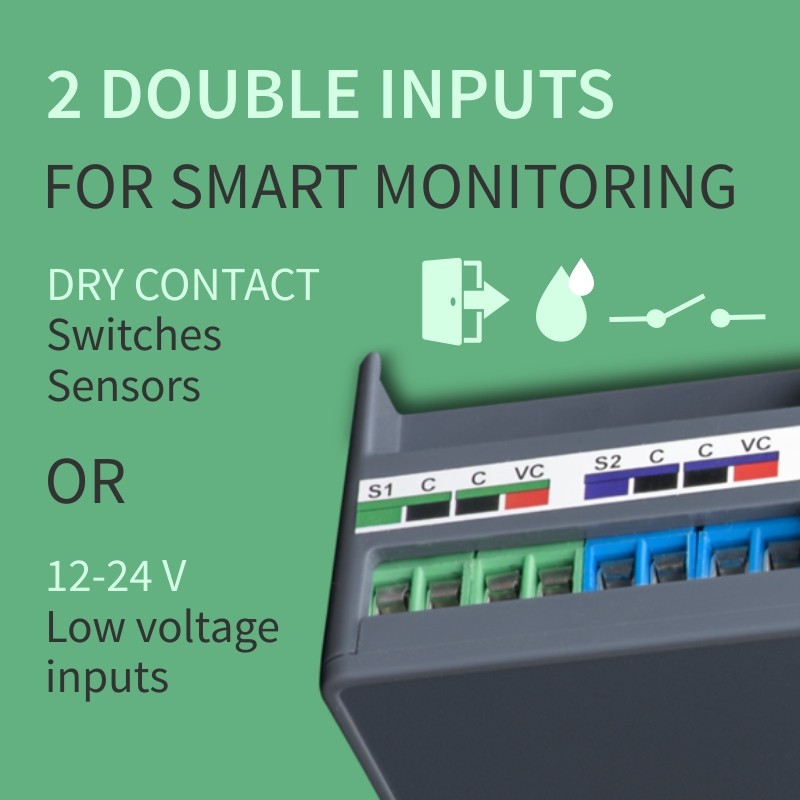

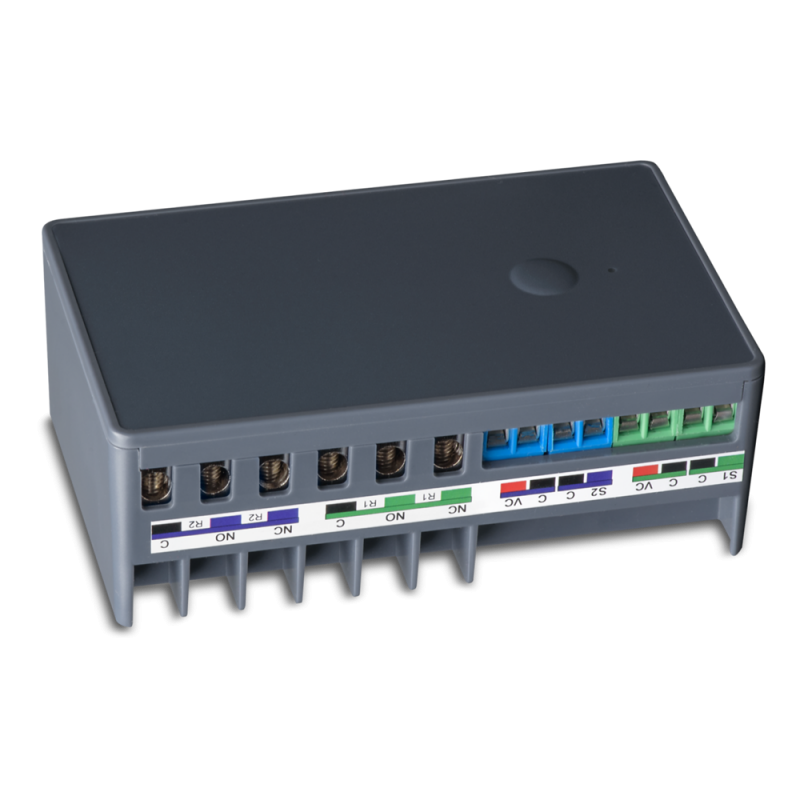

2 entradas dobles

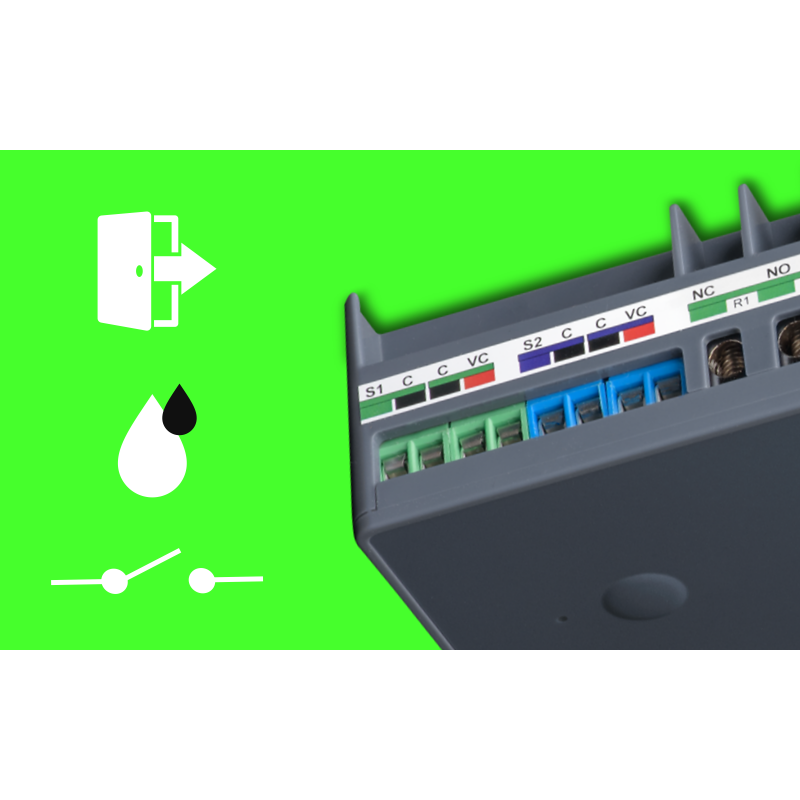

Supervise los sensores analógicos y otros dispositivos de contacto seco o de baja tensión mediante las entradas inteligentes de su relé universal.

Dispare las salidas conectadas con interruptores de pared o botones para facilitar el control físico. También puede utilizar una señal de alarma o de HVAC de bajo voltaje para cerrar el circuito en los relés ZEN17. Recuerde conectar sólo un tipo de entrada (12-24 V o seca) a la vez para cada salida.

También puede desconectar las entradas de las salidas y utilizarlas estrictamente con fines de monitorización. Programe cada una de ellas para que se muestre como un dispositivo de notificación de apertura/cierre, movimiento, agua o encendido/apagado en su concentrador para convertir su relé universal en un monitor inteligente con 2 salidas controlables de forma independiente.

¿Para qué puedo utilizarlo?

El Relé Universal hace honor a su nombre. Hay muchas formas creativas de implementarlo en su entorno doméstico inteligente.

El caso de uso más común es la automatización completa de la puerta del garaje. Conecte un sensor de puerta con cable al lado de entrada y prográmelo para que informe de la apertura/cierre a su centro. A continuación, conecte el mando a la salida y sepárelo del gatillo de entrada para poder utilizar el relé para activar el mando de la puerta del garaje de forma remota. Automatice hasta 2 puertas de garaje con un solo dispositivo ZEN17.

Este modelo también es ideal para controlar motores de polaridad inversa como mosquiteras, persianas o toldos motorizados. Es perfecto para optimizar el uso de la energía en su sistema de climatización mediante el control automático de las compuertas o de los ventiladores de toda la casa.

¿Ya tiene el relé universal en su sistema de automatización del hogar? ¡Cuéntenoslo! Utiliza el hashtag #ZoozHome en las redes sociales o ponte en contacto con nosotros directamente.

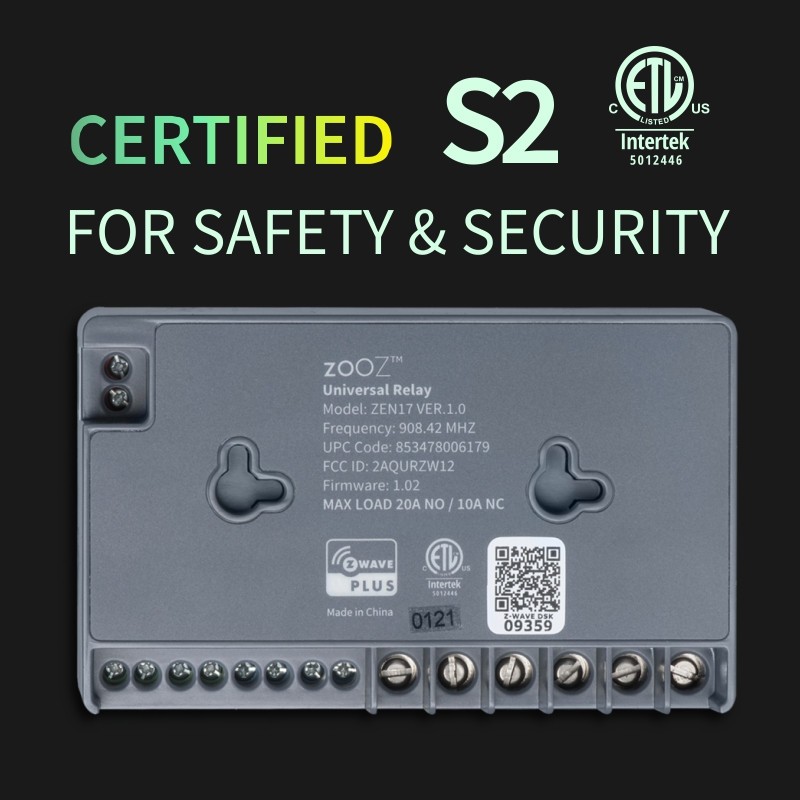

Especificaciones del relé universal ZEN17

Estos son los detalles técnicos del Relé Universal:

Frecuencia de la señal Z-Wave: 868,42 MHz
Alimentación: 12 - 24 V / USB C
Carga máxima: Relés NO: 20 A, Relés NC: 10 A
Alcance: Hasta 350 pies de línea de visión
Instalación y uso: Sólo en interiores
Temperatura de funcionamiento: 32-104° F (0-40° C)
Dimensiones: 4" x 2,5" x 1,5"

Configuración avanzada del relé universal ZEN17

Aquí hay una lista completa de ajustes avanzados (parámetros) para el relé universal ZEN17 VER. 1.10:

Estado de encendido/apagado tras un fallo de alimentación

Parámetro 1: Establezca el estado de encendido/apagado de los relés tras un fallo de alimentación.

Valores:

0 - TODOS los relés son forzados a estar en OFF (independientemente del estado anterior al corte de energía);

1 - TODOS los relés recuerdan y restauran el estado de encendido/apagado después de un corte de energía (por defecto);

2 - TODOS los relés forzados a ON (independientemente del estado anterior al corte de energía);

3 - El relé 1 recuerda y restablece el estado de encendido/apagado después de un corte de energía, el relé 2 es forzado a ON;

4 - El relé 2 recuerda y restablece el estado de encendido/apagado después de un corte de energía, el relé 1 forzado a ON.

Tamaño: 1 byte dec

Tipo de entrada para el relé 1 (S1)

Parámetro 2: Elija el interruptor de pared o el tipo de entrada que desea conectar a los terminales S1 C.

Valores:
0 - momentáneo para luces solamente;

1 - interruptor de palanca (la luz se enciende cuando el interruptor se mueve hacia arriba, la luz se apaga cuando el interruptor se mueve hacia abajo);

2 - interruptor de palanca (el estado cambia cada vez que se acciona el interruptor);
3 - modo momentáneo de la puerta del garaje (para el control Z-Wave);

4 - alarma de fuga (sensor de agua);
5 - alarma de calor;

6 - alerta de movimiento;

7 - alerta de apertura/cierre (sensor de puerta);

8 - alarma de CO;

9 - alarma de CO2;
10 - informe de encendido/apagado (interruptor/sensor de contacto seco);

11 - modo de puerta de garaje para el relé (contacto momentáneo) y tipo de sensor de puerta para la entrada (uso con sensores analógicos de puerta/ventana cableados y abridores de puerta de garaje).
Por defecto: 2.

NOTA: Mantenga pulsado el botón Z-Wave durante 5 segundos para cambiar al modo garaje manualmente.
IMPORTANTE: Si establece este parámetro en el valor 4-11, tendrá que excluir y volver a incluir el dispositivo (sin cambiar ninguna configuración) para que se cree un dispositivo hijo para la entrada de su elección.

Tamaño: 1 byte dec

Parámetro 19: Invierta los valores reportados para su tipo de entrada seleccionada en los terminales S1 C (seleccione el mismo valor que eligió para el parámetro 2 para invertir los valores de circuito abierto y cerrado).

Valores:
0 - valores reportados como normalmente abiertos, no invertidos (por defecto);

4 - alarma de fuga (sensor de agua);
5 - alarma de calor;

6 - alerta de movimiento;

7 - alerta de apertura/cierre (sensor de puerta);

8 - alarma de CO;

9 - alarma de CO2;
10 - informe de encendido/apagado (interruptor/sensor de contacto seco);

NOTA: Esto no afectará al comportamiento del relé si deja la entrada vinculada a la salida, seguirá activando el relé cuando el circuito esté cerrado (si está conectado entre NO-C), independientemente del valor informado. Este ajuste sólo afecta a los informes que se muestran en el concentrador para la entrada y no afecta al comportamiento del relé (salida).
Tamaño: 1 byte dec

Tipo de entrada para el relé 2 (S2)
Parámetro 3: Elija el interruptor de pared o el tipo de entrada que desea conectar a los terminales S2 C.

Valores:

0 - momentáneo para luces solamente;

1 - interruptor de palanca (la luz se enciende cuando el interruptor se mueve hacia arriba, la luz se apaga cuando el interruptor se mueve hacia abajo);

2 - interruptor de palanca (el estado cambia cada vez que se acciona el interruptor);
3 - modo momentáneo de la puerta del garaje (para el control Z-Wave);

4 - alarma de fuga (sensor de agua);
5 - alarma de calor;

6 - alerta de movimiento;

7 - alerta de apertura/cierre (sensor de puerta);

8 - alarma de CO;

9 - alarma de CO2;
10 - informe de encendido/apagado (interruptor/sensor de contacto seco);

11 - modo de puerta de garaje para el relé (contacto momentáneo) y tipo de sensor de puerta para la entrada (uso con sensores analógicos de puerta/ventana cableados y abridores de puerta de garaje).
Por defecto: 2.

NOTA: Mantenga pulsado el botón Z-Wave durante 5 segundos para cambiar al modo garaje manualmente.
IMPORTANTE: Si establece este parámetro en el valor 4-11, tendrá que excluir y volver a incluir el dispositivo (sin cambiar ninguna configuración) para que se cree un dispositivo hijo para la entrada de su elección.

NOTA: haga clic en el botón Z-Wave y manténgalo pulsado (así que haga clic y mantenga pulsado por segunda vez) durante 5 segundos para cambiar este modo (cada vez que repita la secuencia de botones hacia abajo le llevará al siguiente modo en la configuración).

Tamaño: 1 byte dec

Parámetro 20: Invierta los valores informados para el tipo de entrada seleccionado en los terminales S2 C (seleccione el mismo valor que eligió para el parámetro 3 para invertir los valores de circuito abierto y cerrado).

Valores:
0 - valores reportados como normalmente abiertos, no invertidos (por defecto);

4 - alarma de fuga (sensor de agua);
5 - alarma de calor;

6 - alerta de movimiento;

7 - alerta de apertura/cierre (sensor de puerta);

8 - alarma de CO;

9 - alarma de CO2;
10 - informe de encendido/apagado (interruptor/sensor de contacto seco);

NOTA: Esto no afectará al comportamiento del relé si deja la entrada vinculada a la salida, seguirá activando el relé cuando el circuito esté cerrado (si está conectado entre NO-C), independientemente del valor informado. Este ajuste sólo afecta a los informes que se muestran en el concentrador para la entrada y no afecta al comportamiento del relé (salida).
Tamaño: 1 byte dec

Control del indicador LED

Parámetro 5: Elija si desea que el indicador LED se encienda cuando los relés estén cerrados (on) o abiertos (off), o si desea que permanezca encendido o apagado en todo momento.

Valores:

0 - El indicador LED se enciende cuando TODOS los relés están apagados, el indicador LED se apaga cuando cualquiera de los relés está encendido (por defecto);

1 - El indicador LED está encendido cuando cualquiera de los relés está encendido, el indicador LED está apagado cuando TODOS los relés están apagados;

2 - El indicador LED está siempre apagado;

3 - El indicador LED está siempre encendido.
Pulse el botón Z-Wave 5 veces rápidamente para cambiar el modo manualmente.

Tamaño: 1 byte dec

Temporizador de apagado automático para el relé 1

Parámetro 6: Utilice este parámetro para establecer el tiempo después del cual desea que el dispositivo conectado al Relé 1 se apague automáticamente una vez que se haya encendido. El número introducido como valor corresponde al número de minutos, segundos u horas (ajuste la unidad en el Par. 15).
Valores: 0 - temporizador desactivado (por defecto); 1 - 65535.
Tamaño: 4 bytes dec.

Unidad del temporizador de apagado automático para el relé 1
Parámetro 15: Elija entre segundos, minutos y horas como unidad para el temporizador de apagado automático del relé 1.
Valores: 0 - minutos (por defecto); 1 - segundos; 2 - horas.
Tamaño: 1 byte dec.

Temporizador de apagado automático para el relé 1

Parámetro 7: Utilice este parámetro para establecer el tiempo a er que desea que el dispositivo conectado al Relé 1 se encienda automáticamente una vez que se haya apagado. El número introducido como valor corresponde al número de minutos, segundos u horas (ajuste la unidad en el Par. 16).

Valores: 0 - temporizador desactivado (por defecto); 1 - 65535.
Tamaño: 4 bytes dec.

Unidad del temporizador de encendido automático del relé 1
Parámetro 16: Elija entre segundos, minutos y horas como unidad para el temporizador de encendido automático del relé 1.
Valores: 0 - minutos (por defecto); 1 - segundos; 2 - horas.
Tamaño: 1 byte dec.

Temporizador de apagado automático para el relé 2

Parámetro 8: Utilice este parámetro para establecer el tiempo después del cual desea que el dispositivo conectado al Relé 2 se apague automáticamente off una vez que se haya encendido. El número introducido como valor se corresponde con el número de minutos, segundos u horas (configure la unidad en el Par. 17).
Valores: 0 - temporizador desactivado (por defecto); 1 - 65535.
Tamaño: 4 bytes dec.

Unidad del temporizador de apagado automático para el relé 2
Parámetro 17: Elija entre segundos, minutos y horas como unidad para el temporizador de apagado automático del relé 2.
Valores: 0 - minutos (por defecto); 1 - segundos; 2 - horas.
Tamaño: 1 byte dec.

Temporizador de apagado automático para el relé 2

Parámetro 9: Utilice este parámetro para establecer el tiempo después del cual desea que el dispositivo conectado al Relé 2 se encienda automáticamente una vez que se haya apagado. El número introducido como valor corresponde al número de minutos, segundos u horas (ajuste la unidad en el Par. 18).
Valores: 0 - temporizador desactivado (por defecto); 1 - 65535.
Tamaño: 4 bytes dec.

Unidad del temporizador de encendido automático del relé 2
Parámetro 18: Elija entre segundos, minutos y horas como unidad para el temporizador de encendido automático del relé 2.
Valores: 0 - minutos (por defecto); 1 - segundos; 2 - horas.
Tamaño: 1 byte dec.

Disparo de entrada para el relé 1

Parámetro 10: Elija si desea que la entrada conectada (interruptor) en S1 C / VC C dispare la carga conectada a R1 o si desea utilizar los informes de entrada sólo para la supervisión y separar la salida de la entrada.
Valores: 0 - disparador de entrada deshabilitado; 1 - disparador de entrada habilitado (por defecto).
Tamaño: 1 byte dec.

Disparo de entrada para el relé 2

Parámetro 11: Elija si desea que la entrada conectada (interruptor) en S2 C / VC C dispare la carga conectada a R2 o si desea utilizar los informes de entrada sólo para la supervisión y separar la salida de la entrada.
Valores: 0 - disparador de entrada deshabilitado; 1 - disparador de entrada habilitado (por defecto).
Tamaño: 1 byte dec.

Modo motor DC

Parámetro 24: Sincronizar R1 y R2 juntos para evitar que se activen al mismo tiempo.
Valores:

0 - Modo motor DC deshabilitado (los relés se activarán siempre que se disparen);

1 - Modo motor DC habilitado (el relé comprobará el estado del otro relé después de ser disparado y apagará el otro relé off antes de activarse para que sólo uno de los relés esté encendido al mismo tiempo).
Por defecto: 0.
Tamaño: 1 byte dec.

CONTROL MANUAL DESDE EL BOTÓN Z-WAVE

3 x toque: entrar en el modo de inclusión (emparejamiento)

5 x toque: cambiar el modo del indicador LED (ver parámetro 5)
