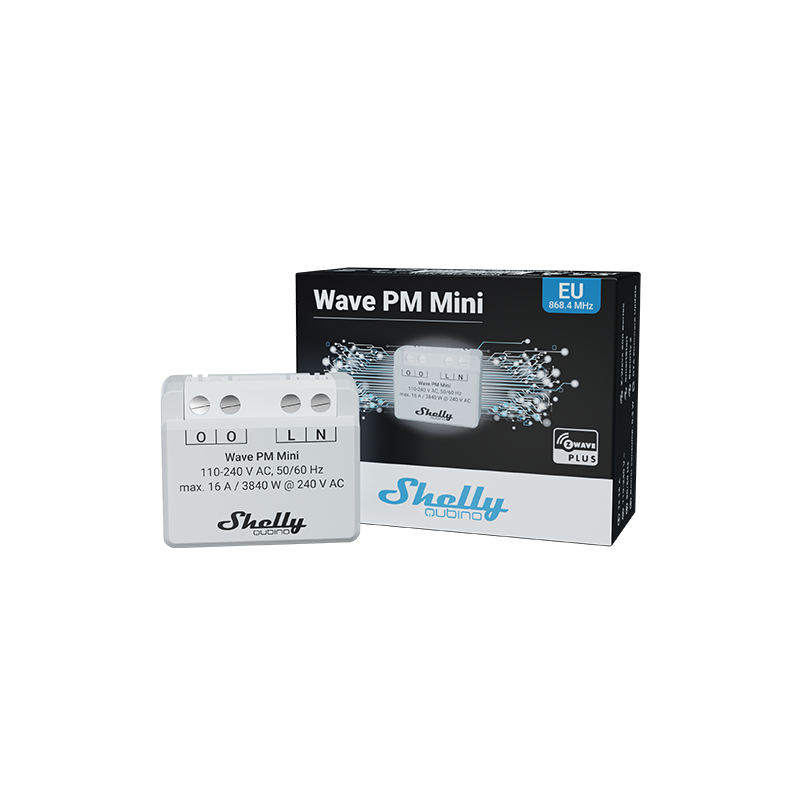

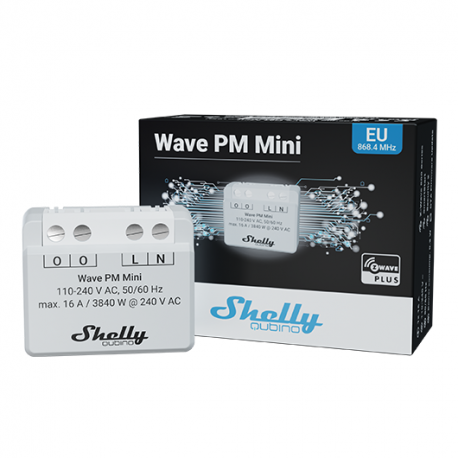

Shelly Qubino Wave PM Mini - Medidor de consumo Z-Wave hasta 16A

Características técnicas

Tecnología Domótica	Z-Wave Serie 800

Descripción

PRONTO DISPONIBLE

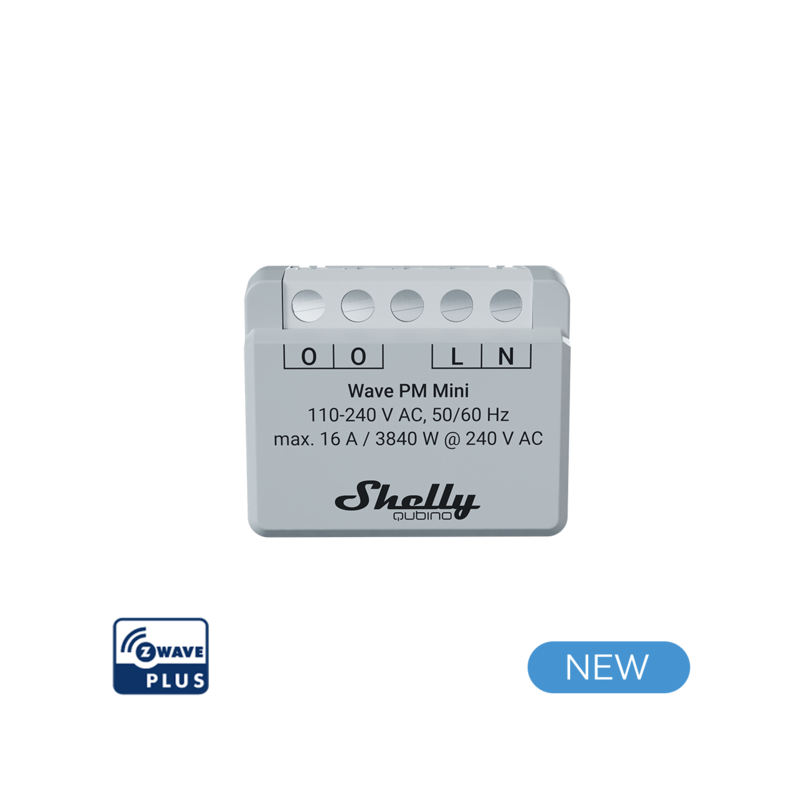

Medidor de potencia inteligente Z-Wave®, 1 canal 16 A

El medidor de potencia Z-Wave más pequeño del mundo para un control preciso de la potencia. Controle el consumo eléctrico de los aparatos eléctricos desde cualquier lugar y optimice su consumo de energía. Gracias a su diseño compacto retroadaptable, es lo suficientemente pequeño como para caber incluso en los espacios más reducidos y en las cajas eléctricas de pared.

*Sólo es un medidor de potencia. No hay relé en su interior.

Soporta hasta 16 A a 240 V CA
Medición de potencia
Consumo de energía extremadamente bajo: < 0.3 W
Banda de frecuencia Z-Wave: 868,4 MHz (países CEPT)
Última tecnología: Z-Wave Serie 800
Configuración automática con SmartStart
Seguridad 2 autenticada para el máximo nivel de seguridad
Admite actualizaciones de firmware por aire
Instalación rápida y sencilla en la mayoría de cajas eléctricas e interruptores estándar
Funciona con pasarelas certificadas Z-Wave y más de 4.000 dispositivos Z-Wave

*No se incluye una pasarela (smart hub). Se requiere una pasarela (smart hub) para la configuración del dispositivo.

Tamaño mini, precio mini

Diseñado pensando en la comodidad, este medidor de potencia Mini tiene la poderosa capacidad de monitoreo de consumo de energía encaja en un factor de forma compacto y ahorra espacio. Wave PM Mini es perfecto para esos espacios reducidos en los que los dispositivos tradicionales simplemente no caben. A pesar de su pequeño tamaño, los dispositivos Wave Mini no comprometen el rendimiento ni la funcionalidad.

Shelly Qubino funciona con Z-Wave

Mediante el uso de Z-Wave, los productos domésticos inteligentes pueden comunicarse perfectamente entre sí, independientemente de su marca o plataforma, gracias a un concentrador inteligente centralizado. Los dispositivos Shelly Qubino funcionan con la última generación de chips Z-Wave (S800), una de las tecnologías estandarizadas para hogares inteligentes más populares del mundo.

Funciona con cualquier pasarela Z-Wave

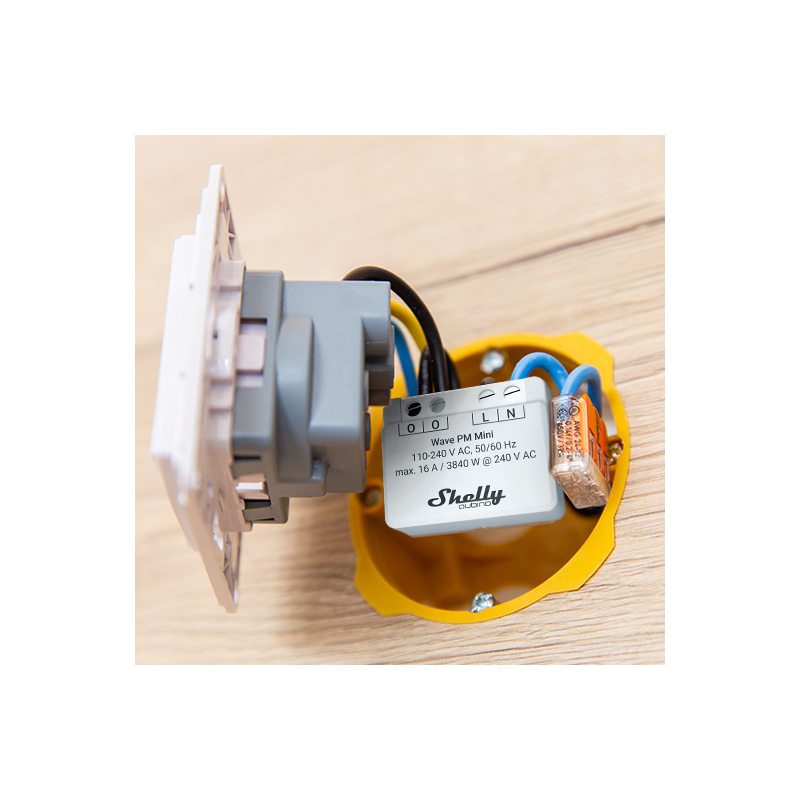

Los dispositivos Wave Mini están diseñados para encajar detrás de cualquier interruptor o enchufe, o directamente dentro del electrodoméstico, transformándolo instantáneamente en uno inteligente. Una vez instalado, inclúyalo en su red Z-Wave (se requiere pasarela Z-Wave) y controle los electrodomésticos conectados desde cualquier lugar utilizando su smartphone o tableta. Los dispositivos Shelly Qubino funcionan con más de 4000 dispositivos y pasarelas certificados Z-Wave.

Funcionalidades

Funciona con Z-Wave

Incluye Wave PM Mini a tu red Z-Wave y contrólalo a distancia. Es compatible con todas las pasarelas Z-Wave certificadas.

Soporta hasta 16 A

El dispositivo puede medir el consumo eléctrico de una carga de hasta 16 A.

Monitorización de potencia

Wave PM Mini proporciona una monitorización precisa del consumo de energía.

Amplio rango de soporte de voltaje

Utilícelo para supervisar una amplia gama de dispositivos y aparatos de CA.

Asociaciones

Establezca una comunicación directa entre los dispositivos de su red local Z-Wave y configure acciones sin necesidad de pasarela.

Escenas inteligentes

Configure escenas personalizadas combinando Wave PM Mini con cualquier otro dispositivo Z-Wave (se requiere pasarela).

El tamaño sí importa

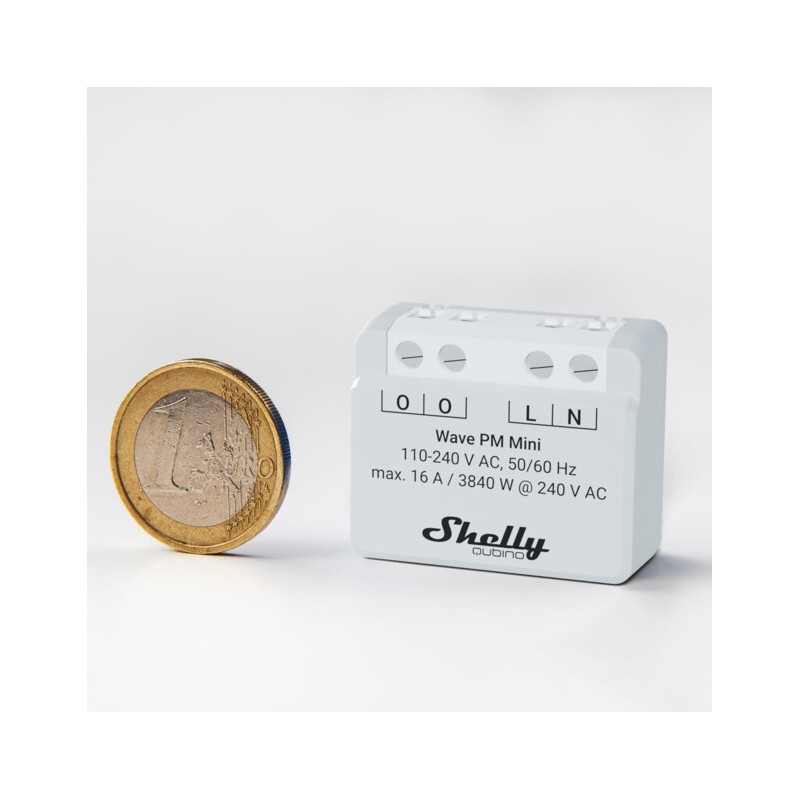

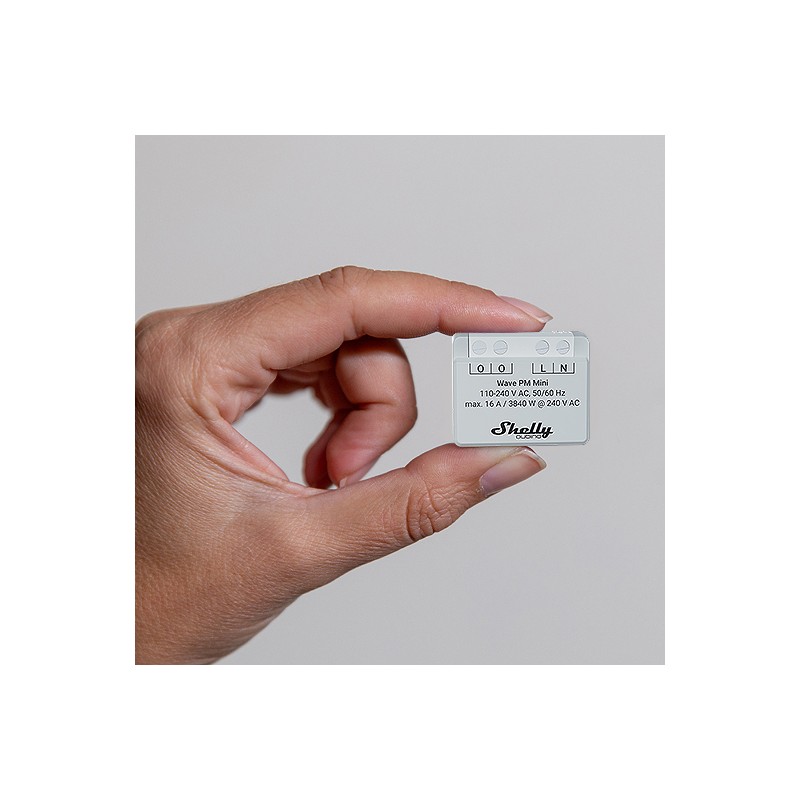

Los dispositivos Wave Mini abren un mundo de posibilidades, permitiéndole integrarlos sin problemas incluso en los espacios y cajas de interruptores más reducidos. Gracias a su reducido tamaño, los dispositivos Wave Mini encajan sin esfuerzo en todo tipo de cajas eléctricas, incluidas las cajas murales danesas. Además, pueden instalarse discretamente directamente dentro del aparato que desea controlar o supervisar.

Aplicaciones de uso infinito

Gestión preventiva

Cuando un aparato eléctrico se estropea, no deja simplemente de funcionar. Normalmente, aumenta la cantidad de energía utilizada para compensar su capacidad operativa. Dado que no hay una diferencia visible en su rendimiento, pueden pasar meses antes de que pueda identificar un problema, lo que conduce a la ineficacia y al derroche de energía. Wave PM Mini, sin embargo, le informará inmediatamente del aumento del consumo de energía y le ahorrará gastos adicionales en reparaciones o sustitución de equipos.

Controle su consumo y mejore la rentabilidad

A veces puede ocurrir que nos olvidemos de apagar todas las luces o que dejemos encendido un aparato que no necesitamos durante la noche, lo que genera energía innecesaria. La monitorización de energía de Wave PM Mini permite detectar y erradicar el consumo excesivo de energía en toda la casa. Junto con las escenas inteligentes, puede utilizar los datos de Wave PM Mini para activar escenarios, como apagar los electrodomésticos durante un pico para protegerlos o durante la noche para ahorrar energía.

Especificaciones Técnicas

Alimentación	110-240 V AC / 24–30 V DC
Consumo eléctrico	< 0.3 W
Medición de Potencia (W)	Si
Protección Externa	16 A, característica de disparo B o C, 6 kA clasificación de interrupción, Clase 3 de limitación de energía
Potencia Max de medida	3840 W
Corriente Max de medida	16 A
Protección de Sobrecalentamiento	Si
Distancia	Hasta 40 m indoors (131 ft.) (depende de la condición del local)
Repetidor Z-Wave	Si
CPU	Z-Wave S800
Bandas de frecuencia Z-Wave	868,4 MHz
Potencia máxima de radiofrecuencia transmitida en la banda de frecuencias (s)	< 25 mW
Tamaño (H x W x D)	29x35x16 ±0.5 mm / 1.11x1.35x0.63 ±0.02 in
Peso	13 ±1 g / 0.46 ±0.04oz
Montaje	Caja de mecanismo
Par de apriete máx. terminales de tornillo	0.4Nm/ 3.54lbin
Sección del conductor	0.5 a 1.5 mm² / 20 a 16 AWG
Longitud de pelado del conductor	5 a 6 mm / 0.20 a 0.24 in
Material de la carcasa	Plastico
Color	Gris Claro
Temperatura mbiente	-20°C a 40°C / -5°F a 105°F
Humedad	30% a 70% RH
Max. altitud	2000 m / 6562ft.

Incluso las mentes más inteligentes necesitan a veces un poco de orientación

ESQUEMAS DE CONEXION MANUAL DE USUARIO

Información Ampliada Z-Wave (Inglés)

Nombre: Wave PM Mini

Fabricante:Shelly Qubino

Identificador:QMEM-0A1PC16EU

Número de Certificación Z-Wave:ZC14-24070437

Plataforma Hardware:EFR32ZG23A

FLiRS:NO

Tipo de Role:Always On End Node

Descripción Corta:The Device is a small form factor smart power meter, which allows remote monitoring of electric appliances power consumption with a load of up to 16 A.

Descripción:The Device is a small form factor smart power meter, which allows remote monitoring of electric appliances power consumption with a load of up to 16 A.

Grupo

Max Nodos

Descripción

1

9

Número

Tamaño (Bytes)

Valor por Defecto

Nombre

Descripción

120

4

0

Factory reset

201

4

2147483647

Serial Number 1

202

4

2147483647

Serial Number 2

203

4

2147483647

Serial Number 3

36

1

50

Power report on change - percenatge

1-100 percentage, 0 disabled

39

1

30

Min reporting time

1-120 seconds, 0 disabled

Association Group Information (AGI) V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

Association V2

COMMAND_CLASS_ASSOCIATION_V2

Configuration V4

COMMAND_CLASS_CONFIGURATION_V4

Device Reset Locally

COMMAND_CLASS_DEVICE_RESET_LOCALLY

Firmware Update Meta Data V5

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

Indicator V3

COMMAND_CLASS_INDICATOR_V3

Manufacturer Specific V2

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

Meter V6

COMMAND_CLASS_METER_V6

Multi Channel Association V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3

Notification V8

COMMAND_CLASS_NOTIFICATION_V8

Powerlevel

COMMAND_CLASS_POWERLEVEL

Security 0

COMMAND_CLASS_SECURITY

Security 2

COMMAND_CLASS_SECURITY_2

Supervision

COMMAND_CLASS_SUPERVISION

Transport Service V2

COMMAND_CLASS_TRANSPORT_SERVICE_V2

Version V3

COMMAND_CLASS_VERSION_V3

Z-Wave Plus Info V2

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

Where to find S2 DSK on product

When adding the Device to a Z-Wave network with a gateway supporting Security 2 (S2), the PIN Code of the Z-Wave Device Specific Key (DSK) is required. You can find it on the label on the side of the Device and a copy is inserted in the packaging, which must not be lost. Do not remove the Z-Wave DSK label from the Device. As a backup measure, use the label in the packaging.

The first five digits of the key are highlighted or underlined to help the user identify the PIN Code part of the DSK text. The DSK is additionally represented with a QR Code as shown on the image.

Classic Inclusion

7.1 Adding the Device to a Z-Wave® network (inclusion)

Note! In case of Security 2 (S2) adding (inclusion), a dialog will appear asking you to enter the corresponding PIN Code (5 underlined digits) that are written on the Z-Wave® DSK label on the side of the Device and on the Z-Wave® DSK label inserted in the packaging.

IMPORTANT: The PIN Code must not be lost.

7.1.1. SmartStart adding (inclusion)

SmartStart enabled products can be added into a Z-Wave® network by scanning the Z-Wave® QR Code present on the Device with a gateway providing SmartStart inclusion. No further action is required, and the SmartStart device will be added automatically within 10 minutes of being switched on in the network vicinity.

1. With the gateway application scan the QR code on the Device label and add the Security 2 (S2) Device Specific Key (DSK) to the provisioning list in the gateway.

2. Connect the Device to a power supply.

3. Check if the blue LED is blinking in Mode 1. If so, the Device is not added to a Z-Wave® network.

4. Adding will be initiated automatically within a few seconds after connecting the Device to a power supply, and the Device will be added to a Z-Wave® network automatically.

5. The blue LED will be blinking in Mode 2 during the adding process.

6. The green LED will be blinking in Mode 1 if the Device is successfully added to a Z-Wave® network.

7.1.2. Adding (inclusion) with the S button

1. Connect the Device to a power supply.

2. Check if the blue LED is blinking in Mode 1. If so, the Device is not added to a Z-Wave® network.

3. Enable add/remove mode on the gateway.

4. To enter the Setting mode, quickly press and hold the S button on the Device until the LED turns solid blue.

5. Quickly release and then press and hold (> 2s) the S button on the Device until the blue LED starts blinking in Mode 3. Releasing the S button will start the Learn mode.

6. The blue LED will be blinking in Mode 2 during the adding process.

7. The green LED will be blinking in Mode 1 if the Device is successfully added to a Z-Wave® network.

Note! In Setting mode, the Device has a timeout of 10s before entering again into Normal mode.

Classic Exclusion

7.2 Removing the Device from a Z-Wave® network (exclusion)

Note! The Device will be removed from your Z-Wave® network, but any custom configuration parameters will not be erased.

7.2.1. Removing (exclusion) with the S button

1. Connect the Device to a power supply.

2. Check if the green LED is blinking in Mode 1. If so, the Device is added to a Z-Wave® network.

3. Enable add/remove mode on the gateway.

4. To enter the Setting mode, quickly press and hold the S button on the Device until the LED turns solid blue.

5. Quickly release and then press and hold (> 2s) the S button on the Device until the blue LED starts blinking in Mode 3. Releasing the S button will start the Learn mode.

6. The blue LED will be blinking in Mode 2 during the removing process.

7. The blue LED will be blinking in Mode 1 if the Device is successfully removed from a Z-Wave® network.

Note! In Setting mode, the Device has a timeout of 10s before entering again into Normal mode.

Factory Reset Procedure

7.3 Factory reset

7.3.1. Factory reset general

After Factory reset, all custom parameters and stored values (kWh, associations, routings, etc.) will return to their default state. HOME ID and NODE ID assigned to the Device will be deleted. Use this reset procedure only when the gateway is missing or otherwise inoperable.

7.3.2. Factory reset with the S button

Note! Factory reset with the S button is possible anytime.

1. To enter the Setting mode, quickly press and hold the S button on the Device until the LED turns solid blue.

2. Press the S button multiple times until the LED turns solid red.

3. Press and hold (> 2s) S button on the Device until the red LED starts blinking in Mode 3. Releasing the S button will start the factory reset.

4. During factory reset, the LED will turn solid green for about 1s, then the blue and red LED will start blinking in Mode 3 for approx. 2s.

5. The blue LED will be blinking in Mode 1 if the Factory reset is successful.

7.3.3. Remote factory reset with parameter with a gateway

Factory reset can be done remotely with the settings in Parameter No. 120.

S2 Authenticated

S2_AUTHENTICATED

S2 Unauthenticated

S2_UNAUTHENTICATED

Color

If the product is only available in one color, pick the color from the list.

Firmware Updatable

Indicates whether the firmware can be updated and whether it is done by the consumer or a technician.

Neutral Wire Required

For electric in-wall/wired switches, indicate whether a neutral wire is required for installation.

Switch Load Capacity Current

The amount of switch load energy the product is rated for in Amps
