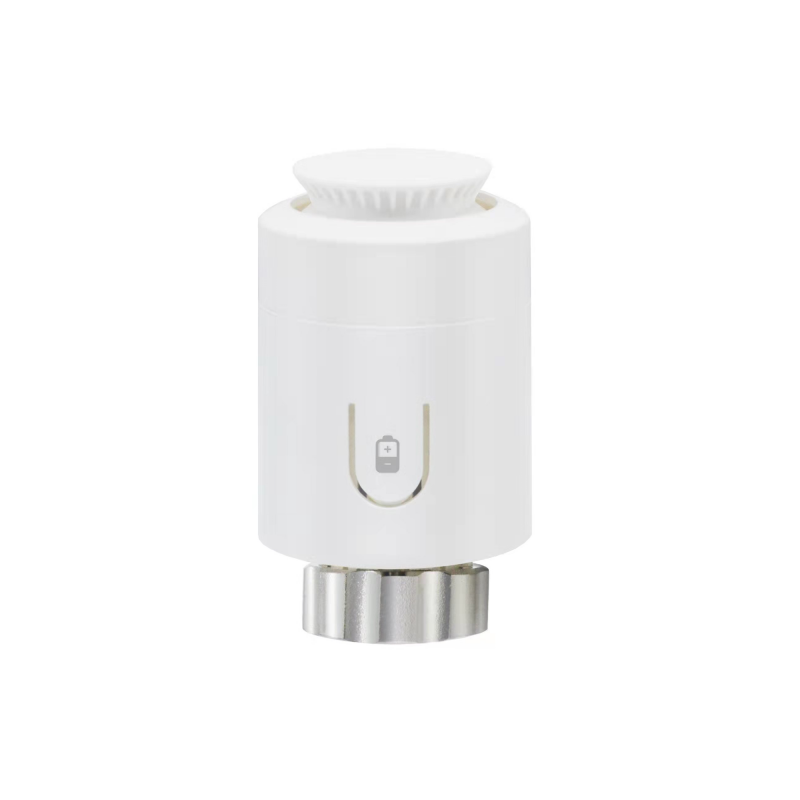

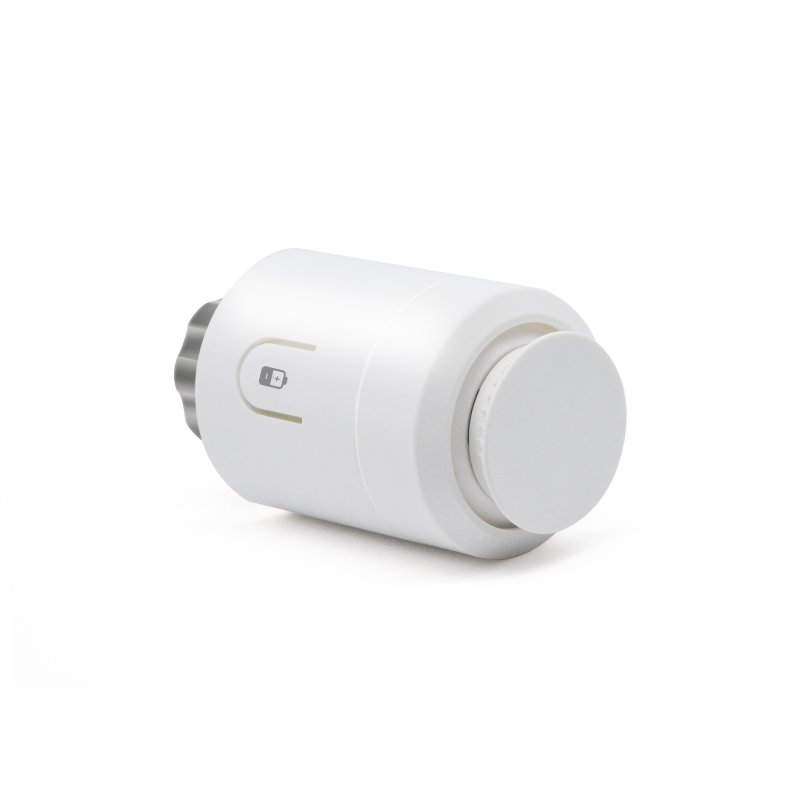

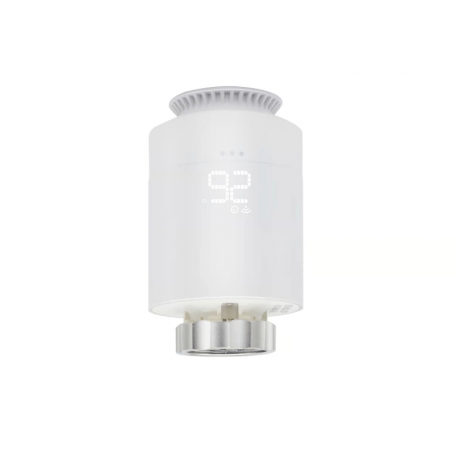

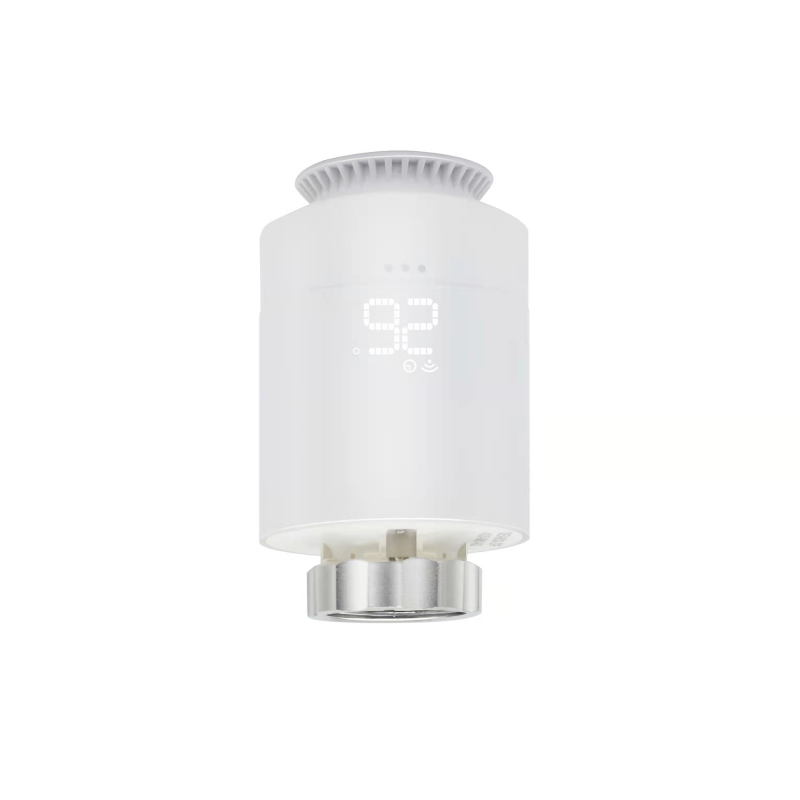

ZVIDAR Thermosatic Radiator Valve - Cabezal Termostático Z-Wave+ Serie 700

Características técnicas

Tecnología Domótica	Z-Wave Serie 700

Descripción

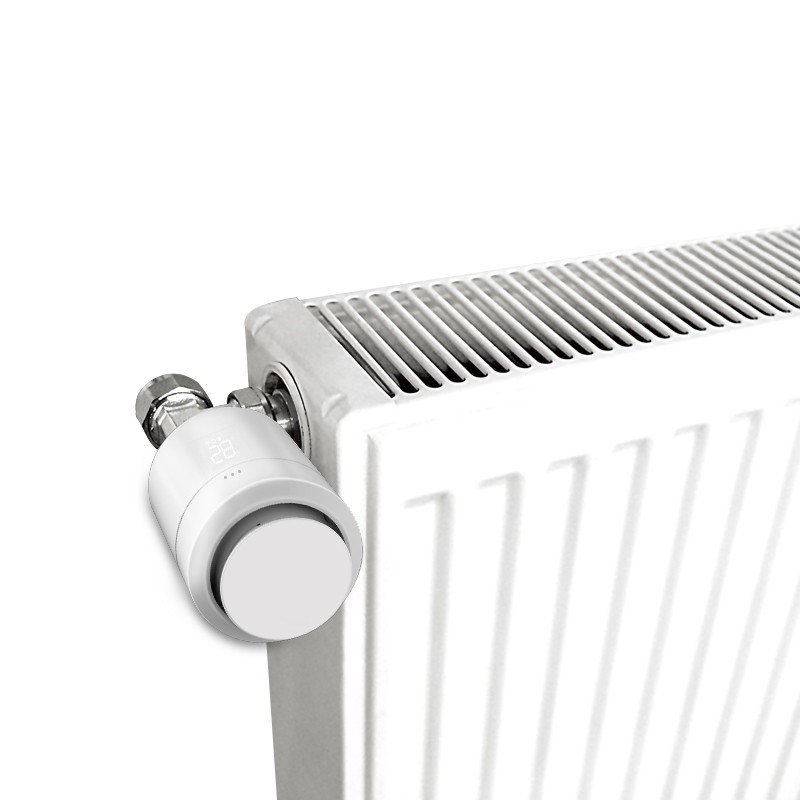

El cabezal termostático inteligente para radiadores está diseñado para proporcionar un control individual de la calefacción, habitación por habitación. Funcionando con o sin termostato central, puede crear un sistema de calefacción por zonas. A continuación, puede gestionar fácilmente su calefacción de forma remota a través de una aplicación para smartphones, tabletas u ordenadores.

La válvula termostática inteligente para radiadores puede incluirse y utilizarse en cualquier red Z-Wave con otros dispositivos certificados Z-Wave de otros fabricantes y/u otras aplicaciones. Todos los dispositivos no alimentados por batería dentro de la red actuarán como repetidores independientemente del proveedor para aumentar la fiabilidad de la red.

La válvula termostática del radiador inteligente es un dispositivo de seguridad Z-Wave (S0/S2), por lo que se requiere un controlador que soporte estos niveles de seguridad para aprovechar al máximo toda la funcionalidad de la válvula termostática.

FUNCIONES :

Termostato de radiador
Control manual o Z-Wave de la calefacción con actualización instantánea del estado
Chip Z-Wave serie 700 para un mayor alcance y un control más rápido
SmartStart y S2 Security para una red más segura
Función de apertura de ventanas
Función antical
Función de bloqueo para niños
Función antihielo
Adaptadores Danfoss RA, Caleffi y Giacomini suministrados
Fácil de instalar

ESPECIFICACIONES TÉCNICAS :

Alimentación: 3V ⎓ (2 × 1,5V AA)
Duración de las pilas: 2 años
Corriente de funcionamiento: ~20mA
Corriente en espera: ~30uA
Protocolo de comunicación: Z-Wave
Frecuencia de radio: 868,42 MHz (UE)
Alcance inalámbrico: hasta 100 metros en espacio abierto
Precisión de ajuste de la temperatura: 0,5° C
Rango de visualización de la temperatura ambiente: 0-50°C
Rango de temperatura de funcionamiento: 5-30°C
Humedad de funcionamiento: hasta el 85% sin condensación
Conexión roscada: M30 × 1,5 mm (adaptadores Danfoss RA, Caleffi y Giacomini incluidos)

Información Ampliada Z-Wave (Inglés)

Nombre: Thermostatic Radiator Valve

Fabricante:ZVIDAR

Identificador:Z-TRV-V01

Número de Certificación Z-Wave:ZC14-22100141

Plataforma Hardware:ZGM130S037HGN2 / ZGM130S037HGN1

FLiRS:SI

Tipo de Role:Listening Sleeping Slave

Descripción Corta:Thermostatic Radiator Valves (TRVs) sense the air temperature around them and regulate the flow of water through the radiator which they are fitted to.

Descripción:Thermostatic Radiator Valves (TRVs) sense the air temperature around them and regulate the flow of water through the radiator which they are fitted to.

Grupo

Max Nodos

Descripción

1

5

Número

Tamaño (Bytes)

Valor por Defecto

Nombre

Descripción

1

0

Open window detect function

10

1

0

Enable open child lock

2

1

0

Anti-freezing function

3

1

0

Measured temperature offset

4

1

0

Set away home

5

1

0

Anti-scale function

6

4

0

Temperature auto report interval time

7

1

5

Temperature change report threshold

8

4

0

Battery auto report interval time

9

1

5

Battery change report threshold

Application Status

COMMAND_CLASS_APPLICATION_STATUS

Association Group Information (AGI) V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

Association V2

COMMAND_CLASS_ASSOCIATION_V2

Basic V2

COMMAND_CLASS_BASIC_V2

Battery

COMMAND_CLASS_BATTERY

Configuration V4

COMMAND_CLASS_CONFIGURATION_V4

Device Reset Locally

COMMAND_CLASS_DEVICE_RESET_LOCALLY

Firmware Update Meta Data V5

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

Indicator V3

COMMAND_CLASS_INDICATOR_V3

Manufacturer Specific V2

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

Multi Channel Association V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3

Multilevel Sensor V11

COMMAND_CLASS_SENSOR_MULTILEVEL_V11

Powerlevel

COMMAND_CLASS_POWERLEVEL

Security 0

COMMAND_CLASS_SECURITY

Security 2

COMMAND_CLASS_SECURITY_2

Supervision

COMMAND_CLASS_SUPERVISION

Thermostat Mode V3

COMMAND_CLASS_THERMOSTAT_MODE_V3

Thermostat Setpoint V3

COMMAND_CLASS_THERMOSTAT_SETPOINT_V3

Transport Service V2

COMMAND_CLASS_TRANSPORT_SERVICE_V2

Version V3

COMMAND_CLASS_VERSION_V3

Z-Wave Plus Info V2

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

Where to find S2 DSK on product

Refer to page 7 in English End User Manuals

Classic Inclusion

Include the TRV into the Z-Wave network manually:

a. Power on your TRV,

b. Set your Z-Wave controller into add/inclusion mode.

c. In “OF” state, short press rotary plate three times until the screen shows “- -”.

d. The screen will show “PA” after few seconds, which meant the inclusion is successful. And

the signal icon will light on. Otherwise, the inclusion is failed, which you will need to repeat the process

form step b.

Classic Exclusion

Exclude TRV from a Z-Wave network:

a. Power on your TRV

b. Set the Z-Wave primary controller into remove/exclusion mode.

c. In “OF” state, short press rotary plate three times until the screen shows “- -”.

d. The screen will turn back to “OF” after few seconds, which meant the inclusion is successful.

The signal icon light will be off. Otherwise, the exclusion is failed which you will need to repeat the

process form step b.

Factory Reset Procedure

4.3 Reset TRV to factory default

In “ OF” state, press and hold rotary plate for at least 5 seconds and release when the

8

screen will blink “OF”. When the reset is successful, the screen will show “OF” in solid for 2 seconds then turn off. And TRV will reset itself to factory default by sending a “Device Reset Locally Notification” to gateway.

Note: Please use this procedure only when the network primary controller is missing or otherwise inoperable.

S2 Authenticated

S2_AUTHENTICATED

S2 Unauthenticated

S2_UNAUTHENTICATED
