Contator 9 A, 3 NO, 230 V ac bobina, B Range

Referência: B6-30-01-80

Estado: Novo

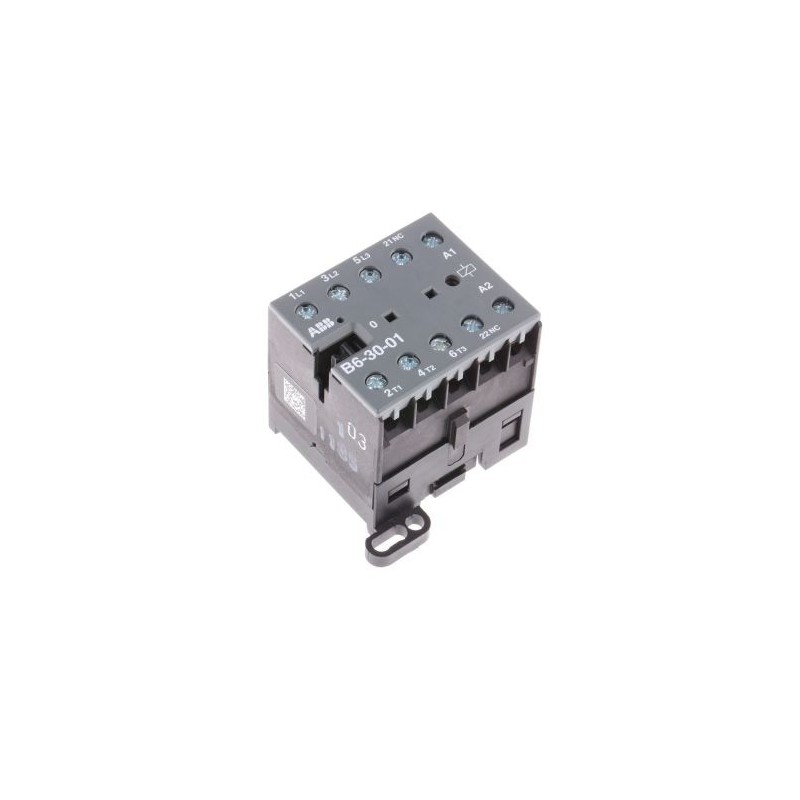

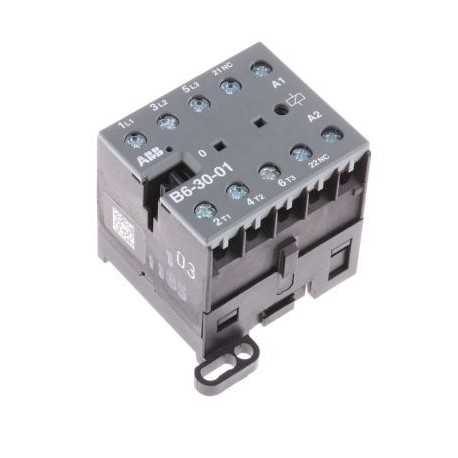

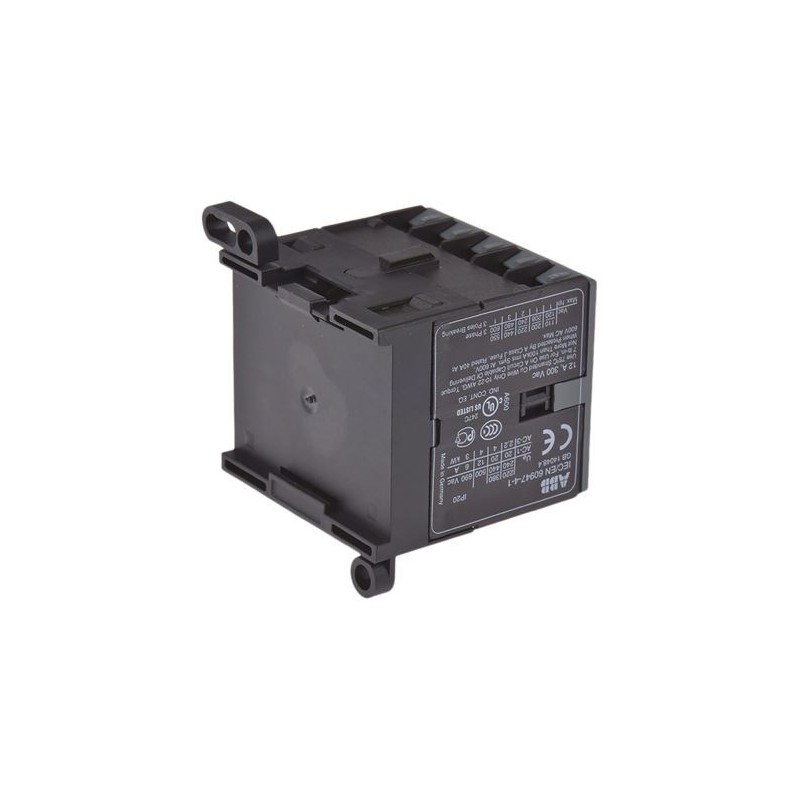

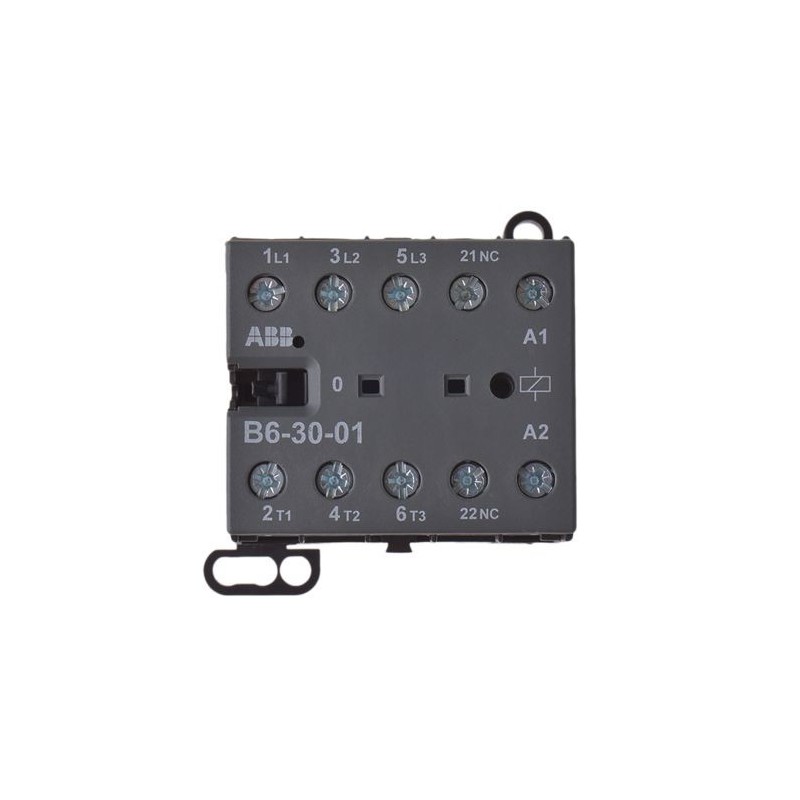

O mini contator B6-30-01 é um contator compacto de 3 pólos com 1 contato auxiliar e terminais de parafuso.

Mais detalhes

Em estoque

Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Mais Informação

O mini contator B6-30-01 é um contator compacto de 3 pólos com 1 contato auxiliar e terminais de parafuso. Eles são ideais para aplicações em que a confiabilidade é uma necessidade e o espaço é um bem escasso. Os mini contatores são usados em edifícios residenciais, edifícios comerciais e aplicações industriais para o controle de cargas monofásicas ou trifásicas de até 4 kW (AC-3) e 20 A / 690 V (AC-1) ou para a comutação de sinais de controle . Outras características são a bobina silenciosa, uma indicação da posição do interruptor e a possibilidade integrada de montagem no trilho ou na parede.

Técnico

Número de poloneses:
4
Tipo Mini Contator:
Contator Mini
Tensão Operacional Nominal:
Circuito Auxiliar 12 ... 240 V DC
Circuito Auxiliar 12 ... 500 V AC / DC
Circuito Principal 12 ... 690 V AC / DC
Circuito Principal 690 V AC
Freqüência Nominal (f):
Circuito de Controle 400 Hz
Controle de Circuito 50 Hz
Circuito de Controle 60 Hz
Circuito Principal 60 Hz
Circuito principal 50 hertz
Circuito Principal DC
Tensão nominal suportável de impulso (U imp ):
Circuito Auxiliar 6 kV
Circuito Principal 6 kV
Tensão nominal de isolamento (U i ):
690 V
acc. para UL / CSA 600 V
Número de contatos principais NC:
0
Número de contatos principais NÃO:
3
Corrente Operacional Nominal AC-1 (I e ):
(220/240 V) 40 ° C 20 A
(220/240 V) 55 16 A
(380/440 V) 40 20 A
(380/440 V) 55 ° C 16 A
(690 V) 40 ° C 6 A
(690 V) 55 ° C 6 A
Potência Operacional Nominal AC-3 (P e ):
(220/230/240 V) 2,2 kW
(400 V) 4 kW
(400 V) Trifásico 4 kW
(440 V) 4 kW
(500 V) 4 kW
(690 V) 3 kW
Corrente de Resistência Nominal de Curta Duração (I cw ):
a 40 ° C Temperatura Ambiente, em Ar Livre, de um Estado Frio 10 s 64 A
Número de contatos auxiliares NC:
1
Número de Contatos Auxiliares NO:
0
Corrente operacional nominal AC-15 (I e ):
(120 V) 4 A
(220/240 V) 4 A
(24 V) 4 A
(380/400 V) 3 A
(500 V) 2 A
Corrente operacional nominal DC-13 (I e ):
(110 V) 0,7 A
(220/240 V) 0,4 A
(24 V) 2,5 A
Corrente Térmica Convencional de Ar Livre (I th ):
Circuito Principal 20 A
Tensão nominal do circuito de controle (U c ):
220 ... 240 V CA
Limites Operacionais da Bobina:
(de acordo com IEC 60947-4-1) para alimentação CA 0,85 ... 1,1 x Uc (a ¸ d 55 ° C)
Grau de Proteção:
Terminais Auxiliares de Circuito IP20
Terminais de controle de circuito IP20
Terminais do Circuito Principal IP20
Durabilidade mecânica:
Ciclo 10000000
Capacidade Mínima de Comutação:
Circuito Auxiliar 17 V
Circuito Auxiliar 5 mA
Circuito Principal 17 V
Circuito Principal 200 mA
Freqüência Máxima de Comutação Elétrica:
AC-1 300 ciclos por hora
AC-15 600 ciclos por hora
AC-3 600 ciclos por hora
DC-1 600 ciclos por hora
DC-13 600 ciclos por hora
DC-3 600 ciclos por hora
Circuito principal da capacidade de conexão:
Flexível com virola 1 / 2x 1 ... 2,5 mm²
Flexível com ponteira isolada 1 / 2x 1 ... 2,5 mm²
Flexível 1 / 2x 1 ... 2,5 mm²
Rígido 1 / 2x 1 ... 4 mm²
Circuito auxiliar de capacidade de conexão:
Flexível com virola 1 / 2x 1 ... 2,5 mm²
Flexível com ponteira isolada 1 / 2x 1 ... 2,5 mm²
Flexível 1 / 2x 1 ... 2,5 mm²
Rígido 1 / 2x 1 ... 4 mm²
Circuito de controle da capacidade de conexão:
Flexível com virola 1 / 2x 1 ... 2,5 mm²
Flexível com ponteira isolada 1 / 2x 1 ... 2,5 mm²
Flexível 1 / 2x 1 ... 2,5 mm²
Rígido 1 / 2x 1 ... 4 mm²
Comprimento de descascamento do fio:
Circuito Auxiliar 9 mm
Circuito Principal 9 mm
Torque de aperto:
Circuito Auxiliar 0,8 ... 1,1 N · m
Circuito de Controle 0,8 ... 1,1 N · m
Circuito Principal 0,8 ... 1,1 N · m
Montagem no trilho DIN:
TH35-7,5 (trilho de montagem de 35 x 7,5 mm) seg. para IEC 60715
TH35-15 (Calha de montagem de 35 x 15 mm) seg. para IEC 60715
Perda de Potência:
nas condições operacionais nominais por pólo 2 W
Padrões:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1

Ambiental

Temperatura do ar ambiente:
Operação -25 ... +55 ° C
Armazenamento -40 ... +80 ° C
Altitude máxima de operação permitida:
2000 m
Resistência ao Choque para IEC 60068-2-27:
11 ms Pressione 15g
Resistência às vibrações seg. para o IEC 60068-2-6:
5g / 5 ... 150 Hz
Status de RoHS:
Seguindo a Diretiva da UE 2011/65 / EU

Técnico UL / CSA

Tensão Máxima de Operação UL / CSA:
Circuito Principal 600 V AC
Circuito Auxiliar 600 V AC / DC
Amplitude de Carga Completa Uso do Motor:
(240 V CA) Monofásico 4.9 A
(440 a 480 Vca) Trifásico 4.8 A
Potência nominal UL / CSA:
(208 V AC) Trifásico 1 Hp
(220 ... 240 V CA) Fase Monofásica de 0,5 Hp
(220 ... 240 V AC) Trifásico 2 Hp
(440 a 480 Vca) Trifásico 3 Hp
(550 ... 600 V AC) Trifásico 1 Hp
Classificação de Uso Geral UL / CSA:
(300 V CA) 12 A
Circuito principal da capacidade de conexão UL / CSA:
Encalhado 1 / 2x 22-10 AWG
Circuito auxiliar de capacidade de conexão UL / CSA:
Encalhado 1 / 2x 22-10 AWG
Torque de aperto UL / CSA:
Circuito Auxiliar 7 in · lb
Controle de Circuito 7 in · lb
Circuito Principal 7 in · lb
