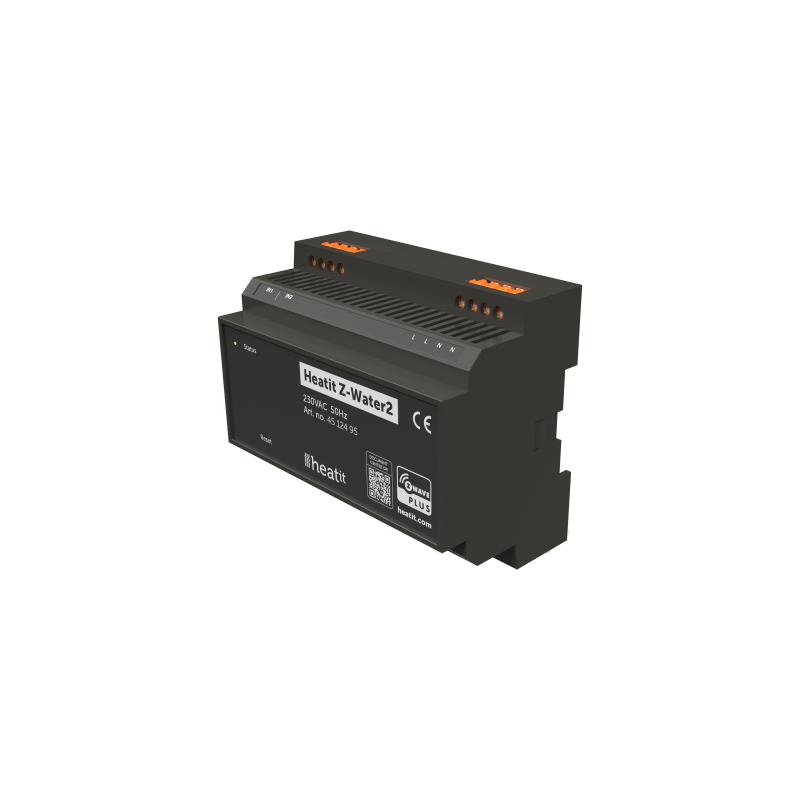

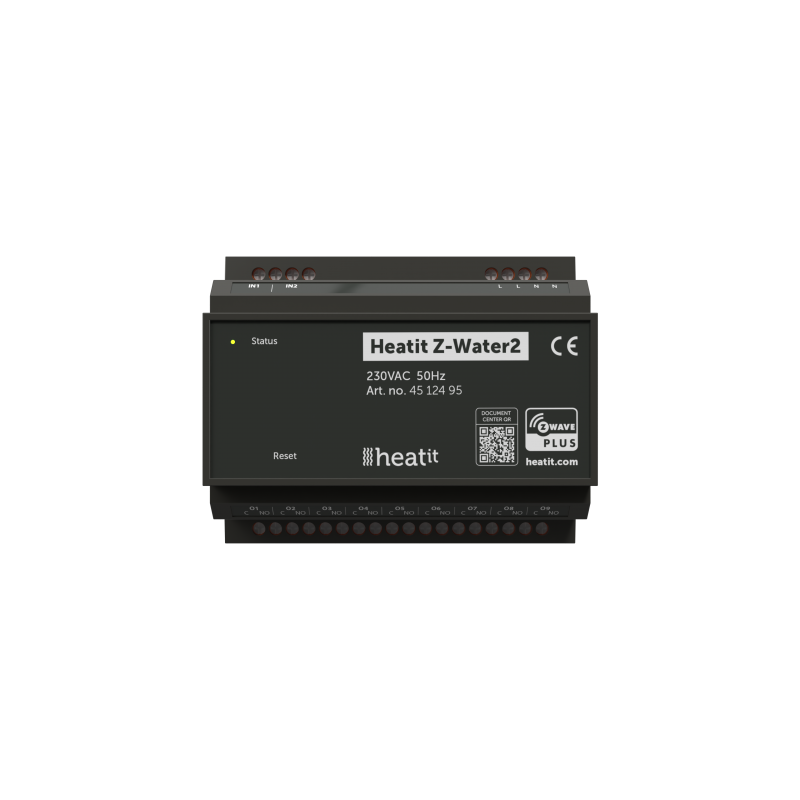

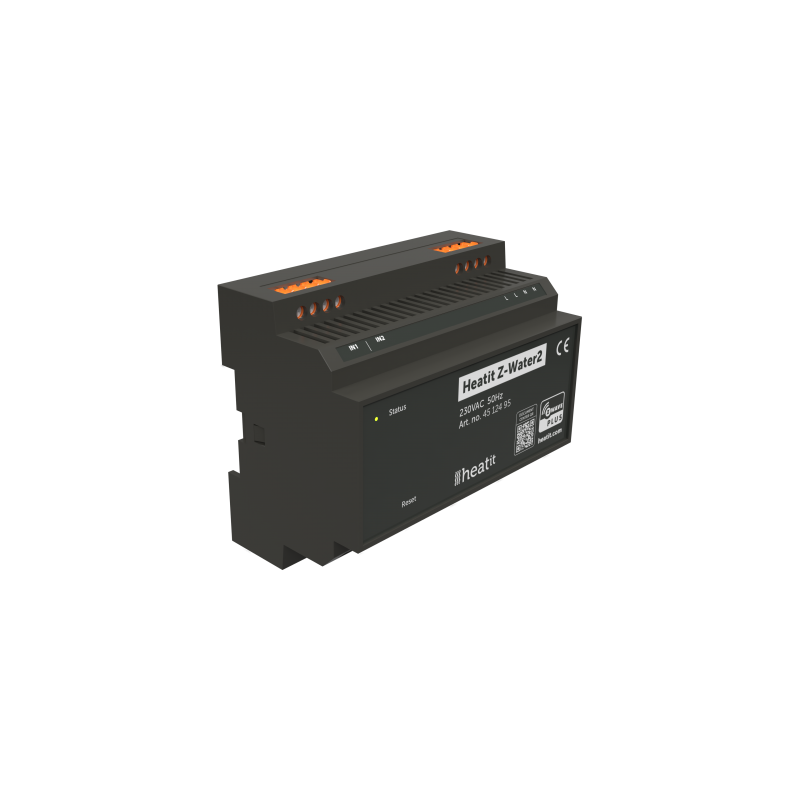

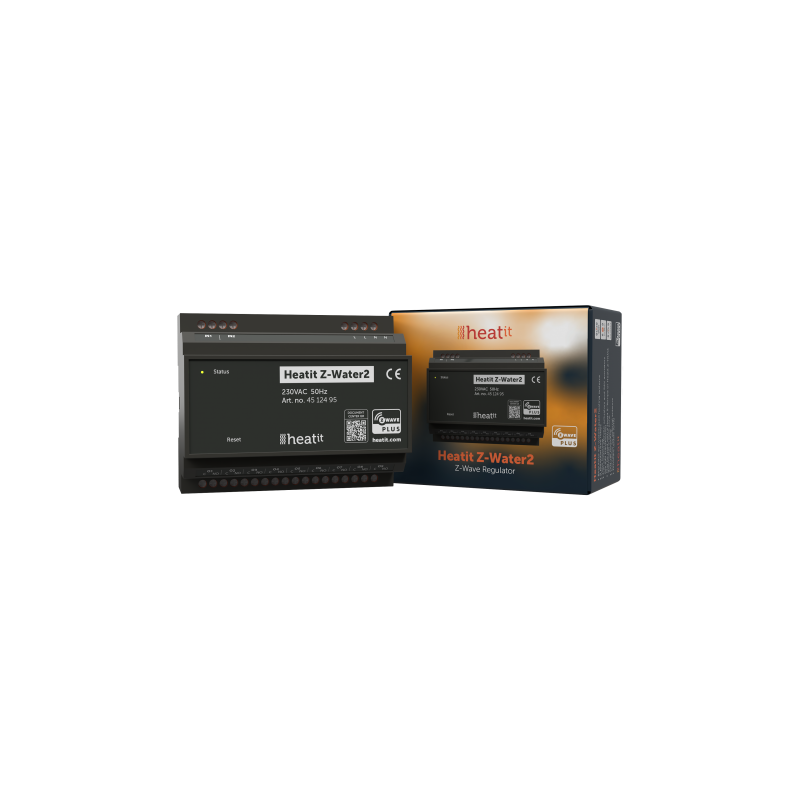

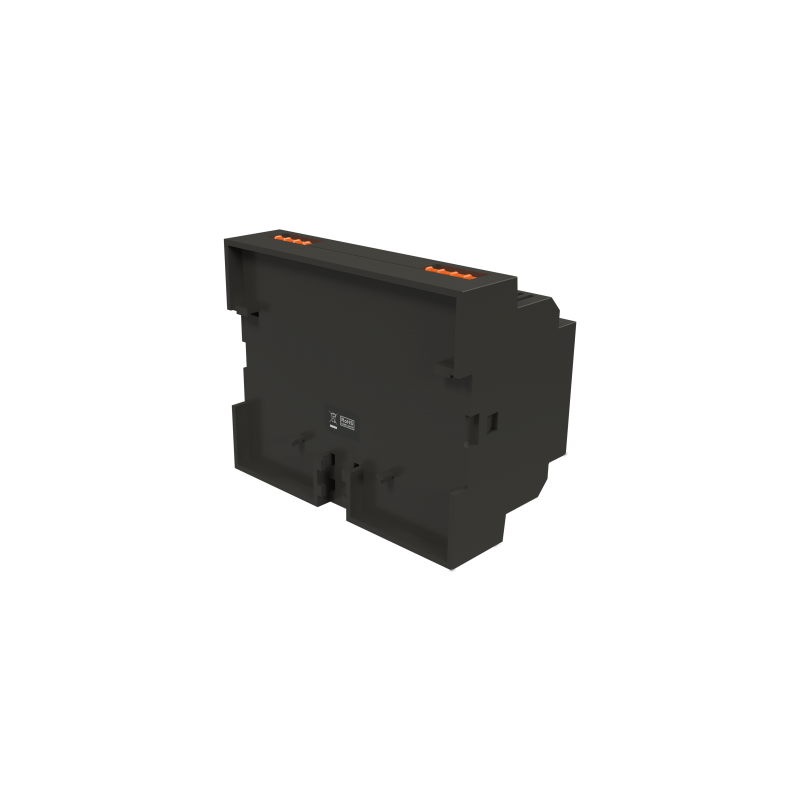

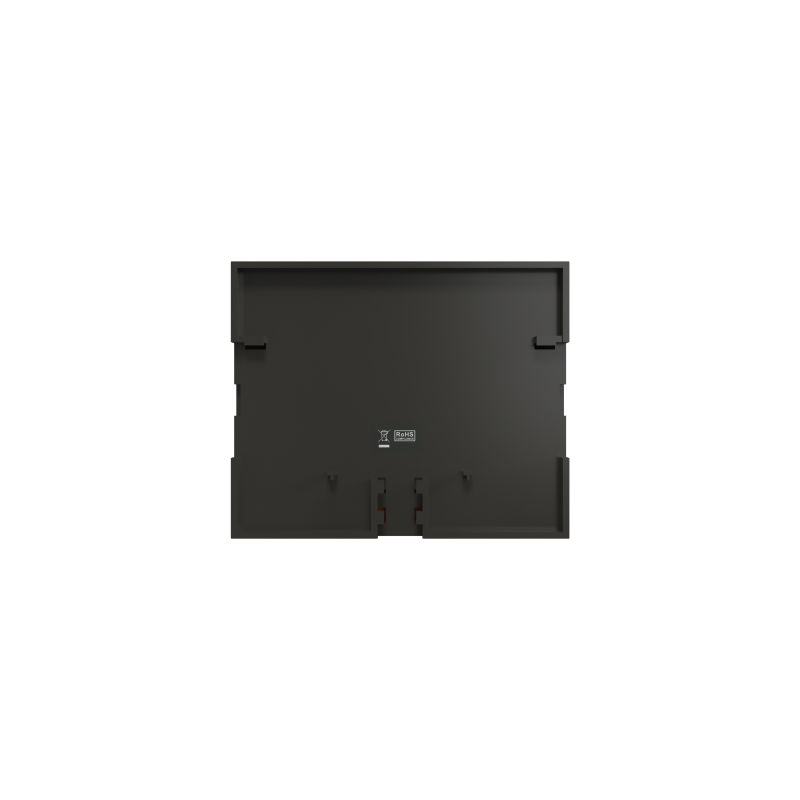

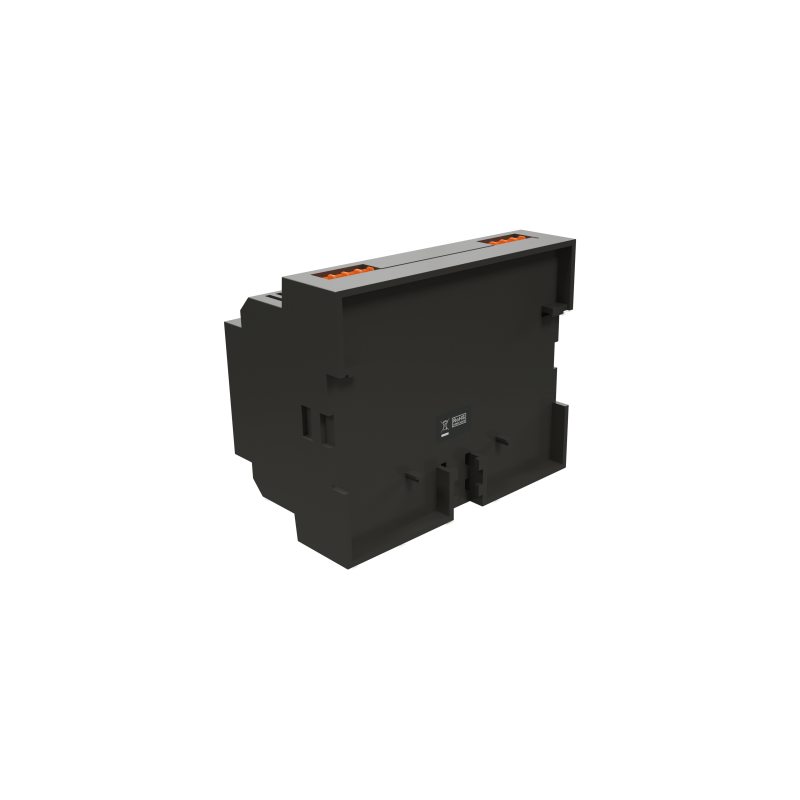

Heatit Z-Water2 - Controlador de piso radiante Z-Wave Plus
4512495
Novo
Equipado com 9 relés livres de potencial para atuadores. Possui também 2 entradas analógicas para sensores de temperatura.
Em estoque
- Retirar este produto da minha lista de favoritos.
- Adicionar este produto à minha lista de favoritos.
Características tecnicas
| Tecnologia Domótica | Z-Wave Serie 800 |
Mais Informação
Heatit Z-Water2 é um regulador de trilho DIN para controle de sistemas de aquecimento de água. O módulo é fixado diretamente em um trilho DIN e permite controlar o aquecimento de água por meio da rede Z-Wave. Heatit Z-Water2 está equipado com 9 relés livres de potencial para atuadores. Possui também 2 entradas analógicas para sensores de temperatura.
Os relés Heatit Z-Water2 podem ser controlados por associações com outros termostatos Z-Wave, por exemplo Heatit. Cada relé pode controlar um ou vários atuadores no seu sistema de piso radiante.
Características principais
Design Compacto - A unidade ocupa pouco espaço, mas possui um total de 9 saídas de relé.
Exercício de válvula Evite que os atuadores emperrem com o exercício de válvula configurável integrado.
Antena externa - Possibilidade de conectar uma antena externa para melhorar o alcance.
Controle de Temperatura Através de entradas para sensores externos de temperatura você pode ter controle total sobre a temperatura da água do seu sistema.
Relés livres de potencial - A unidade possui relés livres de potencial para que possa controlar atuadores com diferentes tensões.
Controle do termostato - Pode ser usado em combinação com diferentes termostatos Heatit.
Ficha técnica
Onda Z
Regulador para sistemas de aquecimento de água
9 relés livres de potencial
Exercício de válvula
Pode controlar atuadores de 230 VCA e atuadores de 24 V a partir de fonte de alimentação externa
Pode ser usado com termostatos Heatit em cada zona de aquecimento
Montagem em trilho DIN
Conector para antena externa
SmartStart
Atualização de firmware (OTA)
Suporta modo de criptografia S0, classe S2 autenticada, classe S2 não autenticada
Dados técnicos
Protocolo IOT: Z-Wave - 868,4 MHz (UE)
Tensão: 240V, 230V 50Hz
Corrente máxima (amperes): 5
Uso próprio de energia (watts): 0,4
Temperatura máxima de instalação (°C): 40
Temperatura mínima de instalação (°C): 5
Temperatura mínima de operação (°C): 5
Temperatura mínima de operação (°C): 5
Temperatura máxima de operação (watts): 0,4 Temperatura de trabalho (°C): 5
Grau de proteção (IP): IP20
Certificações: Z-Wave Plus
Umidade ambiente (UR sem condensação%): 10-85
Faixa de temperatura ambiente de armazenamento (°C): -30-70
Efeito bruto total (W): 1500
Declarações: CE, declaração CE
Padrão internacional: CE
Alcance do sinal de radiofrequência (número máximo de metros): 40
Dimensão máxima de conexão (mm²): 2,5mm²
Umidade ambiente máxima (% UR): 85% RF
Temperatura máxima sem carga (°C): 40
Temperatura máxima com carga (°C): 40
Situação de montagem/fixação: trilho DIN
Tamanho da embalagem: 1

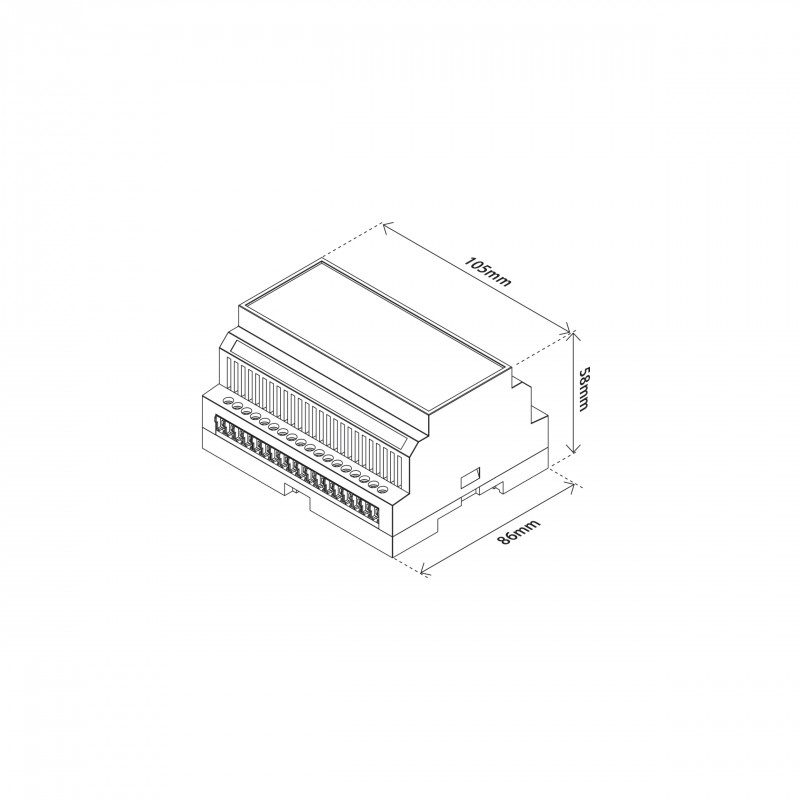

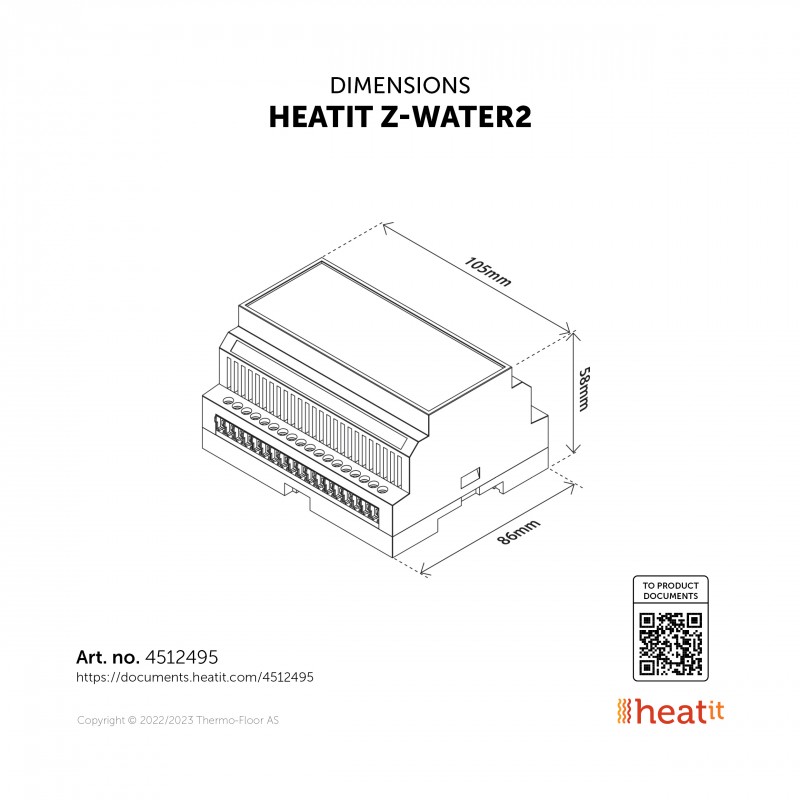

Altura do produto (mm): 58
Comprimento do produto (mm): 86
Largura do produto (mm): 105
Tipo de chip IOT: Chip Z-Wave 800
Modo de criptografia Z-Wave: Classe S2 não autenticada, Classe S2 autenticada, S0
Informação alargada da Z-Wave (Inglês)
The QR-Code is needed when including a device using S2 security or SmartStart. The DSK can be found in the QR-Code
and is located;
• On the product.
• In the Quick Guide.
• On the packaging box/gift box.
Standard (Manual)
Add mode is indicated on the device by a blinking green LED. It indicates this for 90 seconds until a timeout occurs, or until the device has been added to the network. Configuration mode can also be cancelled by performing the same procedure used for starting Configuration mode.
To start the configuration process, press the reset button 3 times in rapid succession. The LED will light up solid green for 3 seconds if add is successful. The device is now ready for use with default settings.
NB! When the device is removed from the gateway, the parameters are not reset. To reset the parameters, see Chapter ”Factory reset”.
If inclusion fails, please perform a ”remove device” process and try again. If inclusion fails again, please see “Factory reset”.
Standard (Manual)
Remove mode is indicated on the device by a blinking green LED. It indicates this for 90 seconds until a timeout occurs, or until the device has been removed from the network. Configuration mode can also be cancelled by performing the same procedure used for starting Configuration mode.
To start the configuration process, press the reset button 3 times in rapid succession. The LED will light up solid green for 3 seconds if remove is successful. The device is now ready for use with default settings.
NB! When the device is removed from the gateway, the parameters are not reset. To reset the parameters, see Chapter ”Factory reset”.
The device allows you to connect a U.FL female connector antenna. This allows the antenna to be wired outside of the installation location in cases of unsatisfactory wireless performance. This connector is placed in the middle of the radio module that is sticking out of the main PCB. See Chapter 22 for a detailed illustration of the placement. Set parameter 8 to 1 to activate this feature.
* Automatic valve exercise
Valve exercising is beneficial during longer periods of inactivity to ensure the proper operability of the valves and prevent the valves from getting stuck. If not exercised, corrosion or other buildup may result in the valve becoming inoperable or prevent complete closure. To activate this feature see parameter 7.
* Can control 230VAC actuators and 24VDC actuators from an external power supply.
