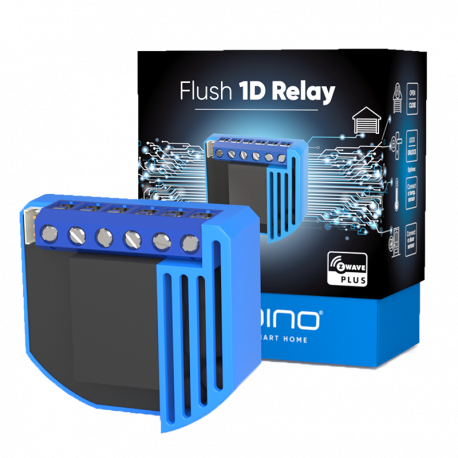

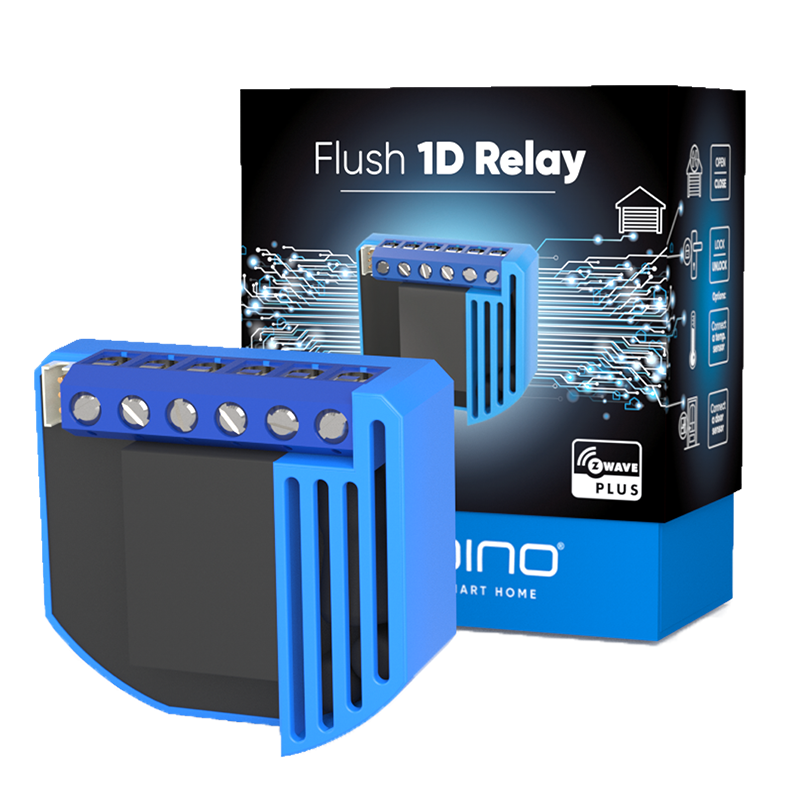

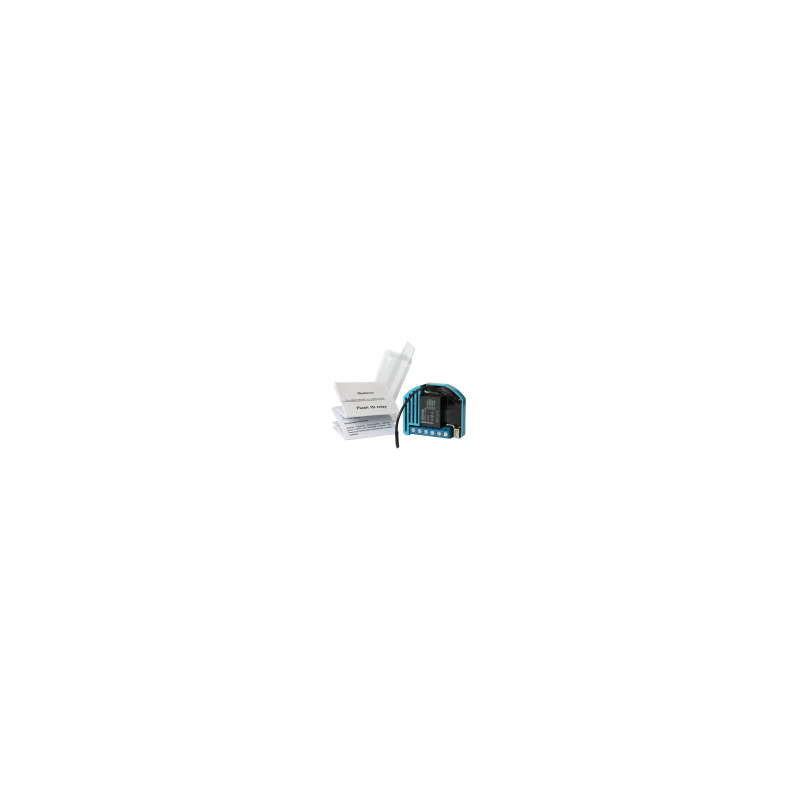

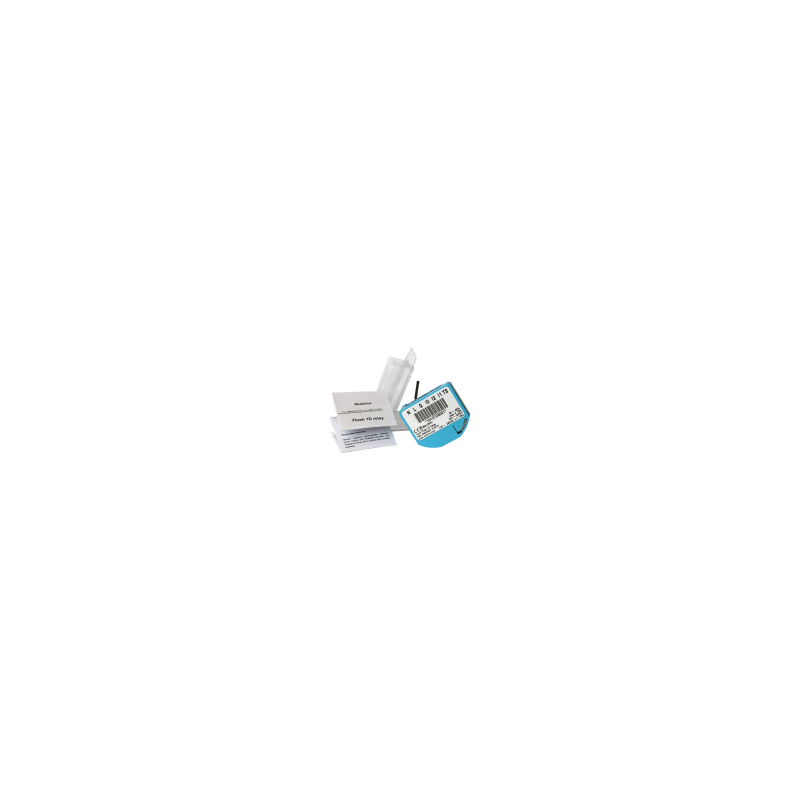

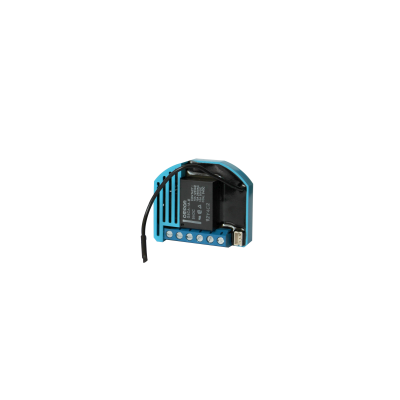

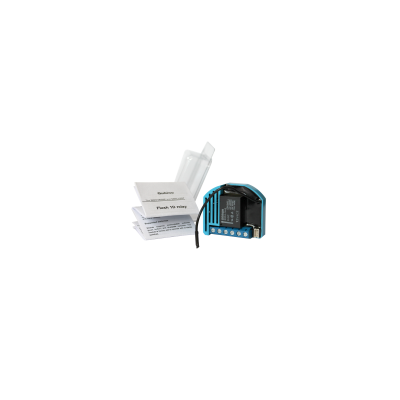

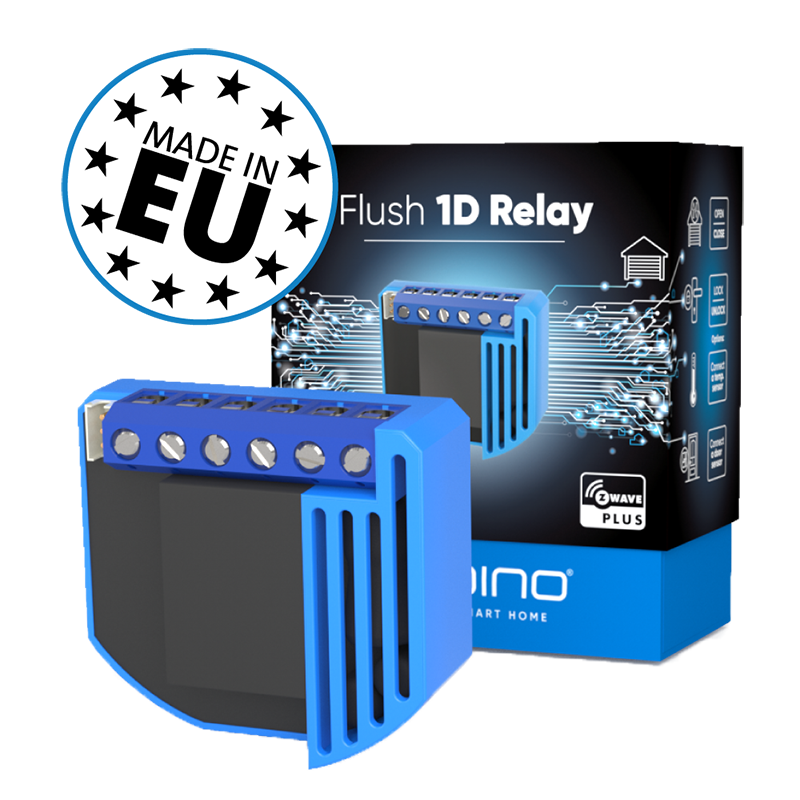

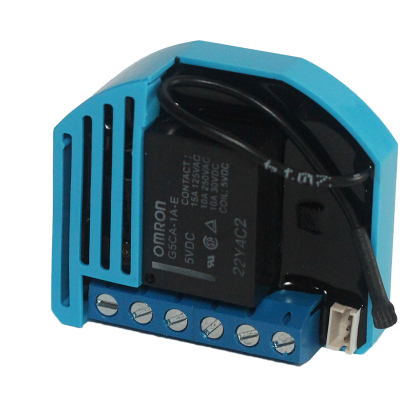

Relé 1D Qubino Flush (Relé Seco Z-Wave Relay)

ZMNHND1

Novo

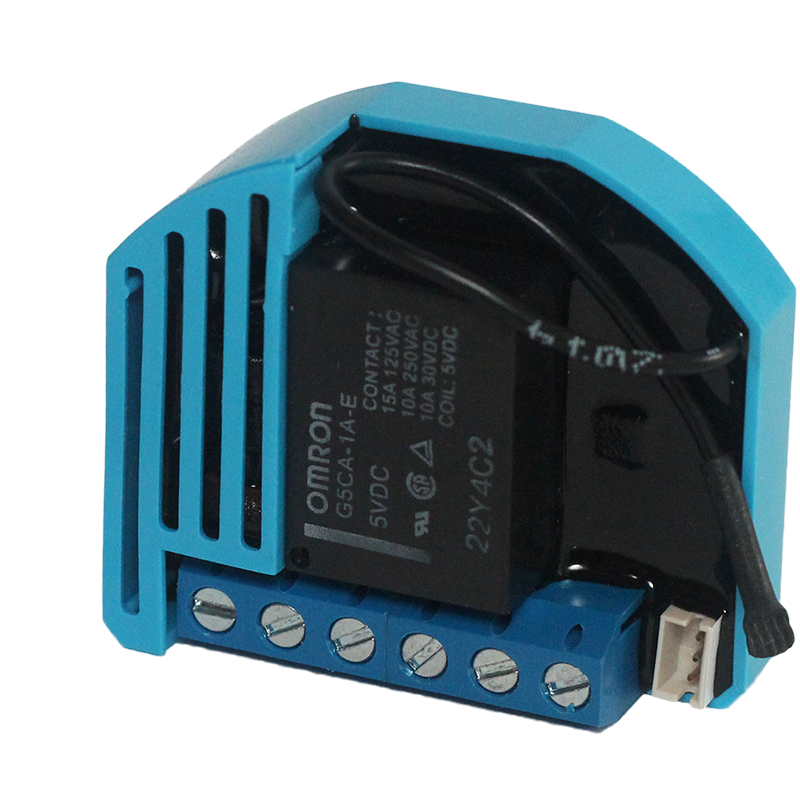

Com o relé Micromodule 1 On / Off, o Qubino Flush 1D é usado para ligar / desligar, com a tecnologia Z-Wave Plus. O contato de saída é livre de tensão (D = seco; contato seco), por isso estamos falando de um relé de contato seco

Mais detalhes

Não disponível

68,30 €

Características tecnicas

Tecnologia Z-Wave Plus

Mais Informação

O menor relé de contato seco Z-Wave do mundo

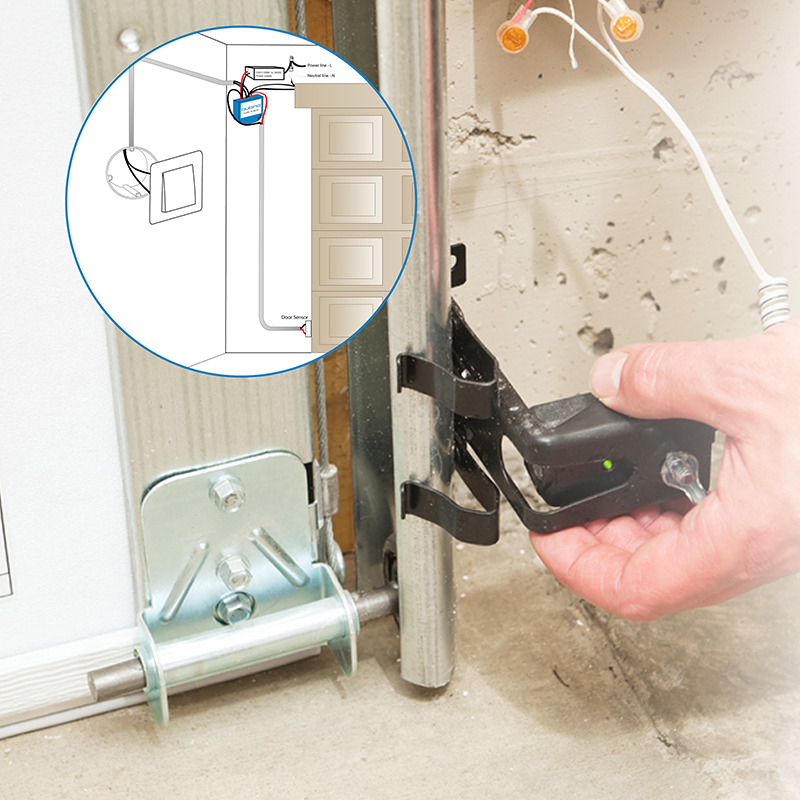

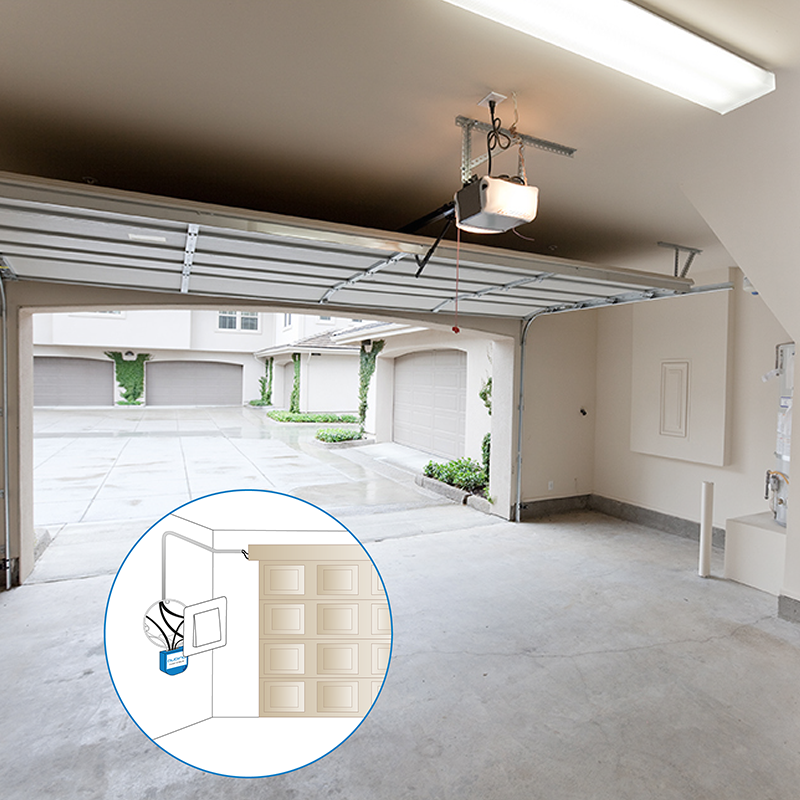

O relé Qubino Flush 1D é ideal como interruptor de contato seco para luzes, ventiladores, fornos, máquinas de lavar, ferros, tomadas, portas de garagem, radiadores elétricos, aquecedores de água, etc. O contato de saída é livre de tensão (contato seco). Diferentes cargas podem ser conectadas ao módulo. Também suporta a conexão de um sensor de temperatura digital.

Como o contato de saída está livre de tensão (contato seco), cargas com diferentes tensões e / ou fontes de alimentação podem ser conectadas ao módulo.

É um micromódulo que nos permite usar seu relé com corrente de 230V e 12 ou 24V, e até mesmo como contato seco porque o circuito do relé é independente (isolado eletricamente). Lembramos que anteriormente para contato seco tínhamos o módulo Fibaro 1 × 2,5kW que foi substituído pelo "Single Relay", mas que este último não permite mais ser usado como um contato seco, então este módulo da Qubino se torna ainda mais mais interessante se couber. (Setembro de 2016).

Relé de contato seco Z Wave Qubino Flush 1D Relay

Usado para?

O Qubino Flush 1D é ideal para o controle de automação residencial de aparelhos elétricos, como luzes, ventiladores, fornos, máquinas de lavar, ferros, tomadas, portas de garagem, radiadores elétricos, aquecedores de água e similares.

O menor relé de contato seco Z-Wave

O relé de contato seco Z-Wave Qubino Flush 1D é um micromódulo que ocupa menos espaço do que qualquer outro módulo com o qual é comparado a qualquer outro concorrente e se encaixa facilmente em qualquer caixa de mecanismo convencional.

Consumo energético

O relé de contato seco Qubino Flush 1D da Z-Wave , quando em espera, consome apenas 0,4 W. Incrível!

Muito versátil

O Qubino Flush 1D , relé de contato seco, pode operar em uma ampla faixa de temperaturas, de frio -10º C a sufocante 40º C (14º a 104ºF). Ele suporta a conexão de um sensor de temperatura digital, que também é útil para criar cenários complexos. Cada módulo também atua como um repetidor para melhorar o alcance e a estabilidade da rede Z-Wave.

A instalação mais simples

O tamanho extremamente pequeno e uma caixa especialmente projetada significam que a conexão do módulo dentro de uma caixa de montagem embutida é simples. O processo de instalação, testado e aprovado por eletricistas profissionais , consiste em apenas três etapas simples:

1 - Remova os interruptores da caixa e desconecte os cabos.
2 - Conecte os cabos ao módulo Qubino e insira-os na caixa.
3 - Fixe os interruptores na caixa.

Qubino RGBW Dimmer

Os módulos Z-Wave mais comprovados e confiáveis

Os módulos Z-Wave da Qubino são produtos de instalação e esquecimento. Os produtos Qubino que oferecemos, são fabricados para durar, então eles só usam componentes eletrônicos que atendem aos mais exigentes níveis de qualidade. Nossos módulos são também os micromódulos Z-Wave mais testados no mercado. O Instituto Esloveno de Qualidade e Medição (SIQ), uma entidade europeia independente, verifica a qualidade dos parâmetros reais de nossos produtos, incluindo aumentos de temperatura, fabricação, resistência de isolamento, consumo elétrico e sobrecargas de acordo com os padrões europeus da mais alta qualidade de acordo com a especificação da norma EN 60669-2-1.

Parâmetros adicionais para profissionais.

O micromodulo Qubino Flush 1D   Possui 11 parâmetros adicionais para seu uso por especialistas. Alguns dos mais úteis são:

  • Ajuste do tipo monoestável (pulsador) ou biestável
  • Ativar ou desativar as funções ALL ON / ALL OFF
  • Saída on / off automática após o tempo definido

Diagramas elétricos do relé de contato seco Z-Wave Qubino Flush 1D Relay

Diagrama elétrico de 230VAC:

N Neutro
L Fase
Q " Entrada de energia para a carga elétrica conectada
Q ' Saída para carga elétrica conectada
I2 Entrada para o interruptor / botão ou sensor
I1 Entrada para o interruptor / botão de pressão
TS Terminal para sensor de temperatura digital (apenas o sensor de temperatura para o Relé 1D Flush, que deve ser adquirido separadamente)
qubino-flush1D-relay-sponke-184x300 (1).

flush 1d relay 24vdc

Diagrama elétrico de 24VDC:

N + VDC
L VDC
Q " Entrada de energia para a carga elétrica conectada
Q ' Saída para carga elétrica conectada
I2 Entrada para o interruptor / botão ou sensor
I1 Entrada para o interruptor / botão de pressão
TS Terminal para sensor de temperatura digital (apenas o sensor de temperatura para o Relé 1D Flush, que deve ser adquirido separadamente)

Funcionalidades adicionais permitem habitação e escritórios mais inteligentes.


O módulo pode ser usado como uma extensão para o controle do sistema de aquecimento / resfriamento. O módulo tem a opção de conectar um sensor de temperatura digital.

O Qubino Flush 1D é um módulo também usado para cenas e aciona a execução e aumenta o conforto e a segurança com sensores adicionais. O relé de relé Qubino Flush 1D possui duas entradas binárias livres.

Opção 1: 1 relé adicional + 1 botões de pressão para cenários
Opção 2: 1 relé adicional + 2 botões de pressão para paisagens e sensor de temperatura
Este dispositivo interessante quando usado como um relé de contato seco, Qubino Flush 1D permite usá-lo como um dispositivo para "disparar" fechamentos de circuitos ou batidas em outros equipamentos ou dispositivos, o que nos permitirá usá-los como se fossem Z-Wave, tais como:
- discadores telefônicos PSTN
- discadores telefônicos GSM
- Painéis de alarme de intrusão com entradas de contato com fio ou seco
- Relés ou atuadores elétricos com cargas maiores

As especificações técnicas:

Comida: 110 230 VAC ± 10%
50/60 Hz, (24 30 VDC)
Carga máxima de saída CA (carga resistiva) * 1 X 10 A / 230 VAC
Carga máxima de saída DC (carga resistiva) * 1 X 10 A / 30 VCC
Potência do circuito de saída da saída AC (carga resistiva): 2300 W (230 VAC)
Potência do circuito de saída da saída DC (carga resistiva): 240 W (24 VDC)
Precisão da medição de potência: n / a
Faixa do sensor de temperatura digital: -50 ° ~ + 125 ° C, resolução de 0,1 ° C
Comprimento do cabo do sensor de temperatura digital: 1000 mm
Temperatura de funcionamento: -10 ° ~ + 40 ° C
Distância até 30 m dentro de casa (dependendo dos materiais)
Dimensões (LxAxP) 41,8 x 36,8 x 15,4 mm
(embalagem) (115 x 96 x 22)
Peso (incluindo embalagem) 48 g (64 g)
Consumo elétrico em standby 0,4 W
Para instalação em caixas de mecanismo Ø e 60 mm ou 2 M
Comutação por: Relé

Atende às certificações CE e ROHS

Download

Informação alargada da Z-Wave (Inglês)

Nome: Qubino Flush 1D relay
Fabricante:QUBINO
Identificador:ZMNHN
Número de Certificação Z-Wave :ZC10-15070017
Plataforma de Hardware :ZM5202
FLiRS:Não
Tipo de Role :Always On Slave
Descrição breve :Qubino Flush 1D relay is used for switching On or Off the electrical device. Output contact is voltage free (dry contact), so also loads with different power supply can be connected to the module.
Descrição :Qubino Flush 1D relay with voltage free (dry contact) output contact. This Z-Wave module is used for switching on or off the electrical device (e.g. light, fan, etc ...). The module can be controlled either through Z-wave network or through the wall switch. The module is designed to be mounted inside a “flush mounting box”, hidden behind a traditional wall switch. Module supports connection of digital temperature sensor. It is designed to act as repeater in order to improve range and stability of Z-wave network. Output contact is voltage free (dry contact), so also loads with different power supply can be connected to the module. FEATURES: - The module has the option to connect a digital temperature sensor - small dimensions (WxHxD) 41,8x36,8x15,4mm - power supply is 110 - 230 VAC ±10% 50/60Hz, 24-30VDC - Electrical consumption 0,4W

Descarregue o manual a partir de aqui.

Grupo
Nodos máximos
Descrição
1
1
Group 1: Lifeline group (reserved for communication with the main controller), 1 node allowed.
2
16
Group 2: basic on/off (triggered at change of the output state and reflecting its state) up to 16 nodes.
3
16
Group 3: basic on/off (triggered at change of the input I2 state and reflecting its state) up to 16 nodes.
4
16
Group 4: Binary Sensor Report (triggered at change of the input I2 state and reflecting its state) up to 16 nodes.
5
16
Group 5: Notification Report (triggered at change of the input I2 state and reflecting its state) up to 16 nodes.
Número
Tamanho (Bytes)
Valor por defeito
Nome
Descrição
1
1
1
Input 1 switch type
Defines the type of switch connected to Input 1
10
2
255
Activate / deactivate functions ALL ON/ALL OFF
Support to activate / deactivate functions ALL ON/ALL OFF Flush 1D relay module responds to commands ALL ON / ALL OFF that may be sent by the main controller or by other controller belonging to the system.
100
1
1
Enable / Disable Endpoint I2 or select Notification Type and Event
Support Enable / Disable Endpoint I2 or select Notification Type and Event Enabling I2, means that Endpoint (I2) will be present on UI. Disabling it will result in hiding the endpoint according to the parameter set value. Additionally, a Notification Type and Event can be selected for the endpoint. NOTE: After parameter change module has to be reincluded into the network for the setting to take effect!
11
2
0
Automatic turning off output after set time
Support automatic turning off output after set time. When relay is ON it goes automatically OFF after time defined by this parameter. Timer is reset to zero each time the module receive ON command regardless from where it comes (push button, associated module, controller,..).
110
2
32536
Temperature sensor offset settings
Defines temperature sensor offset settings Set value is added or subtracted to actual measured value by sensor.
12
2
0
Automatic turning on output after set time
Support automatic turning on output after set time When relay is OFF it goes automatically ON after time defined by this parameter. Timer is reset to zero each time the module receive OFF command regardless from where it comes (push button, associated module, controller,..).
120
1
5
Digital temperature sensor reporting
Defines the digital temperature sensor reporting If digital temperature sensor is connected, module reports measured temperature on temperature change defined by this parameter.
15
1
0
Automatic turning off / on seconds or milliseconds selection
Support automatic turning off / on seconds or milliseconds selection NOTE: This parameter is valid for both, turning on and turning off parameters.
2
1
0
Input 2 contact type
Defines the type of switch connected to Input 2
30
1
0
Saving the state of the relay after a power failure
Support saving the state of the relay after a power failure
63
1
0
Output Switch selection
Support output Switch selection Set value means the type of the device that is connected to the output. The device type can be normally open (NO) or normally close (NC).
Inclusion
Module Inclusion (Adding to Z-wave network)

• Connect module to power supply (with

temperature sensor connected - if purchased),

• auto-inclusion (works for about 5 seconds after connected to power supply) or

• press service button S for more than 2 second or

• press push button I1 three times within 3s (3 times change switch state within 3 seconds).

NOTE: When connecting temperature sensor to module that has already been included, you have to exclude module first. Connect the sensor and re-include the module.

Exclusion
Module Exclusion/Reset (Removing from Z-Wave network)

• Connect module to power supply

• bring module within maximum 1 meter (3 feet) of the main controller,

• enable add/remove mode on main controller

• press service button S for more than 6 second or

• press push button I1 five times within 3s (5 times change switch state within 3 seconds) in the first 60 seconds after the module is connected to the power supply.



By this function all parameters of the module are set to default values and own ID is deleted

If service button S is pressed more than 2 and less than 6 second module is excluded, but configuration parameters are not set to default values.

Factory Reset
Please use this procedure only in the event that your network primary controller is missing or otherwise inoperable.



If the service button S is pressed for more than 6 seconds the module will be reset to the factory defoult state.
