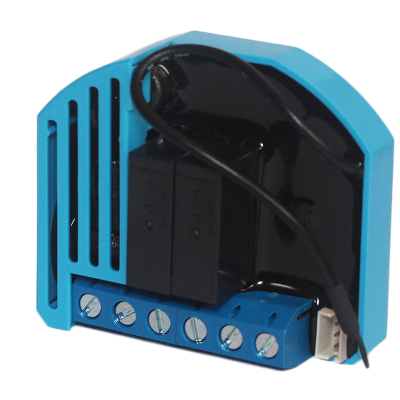

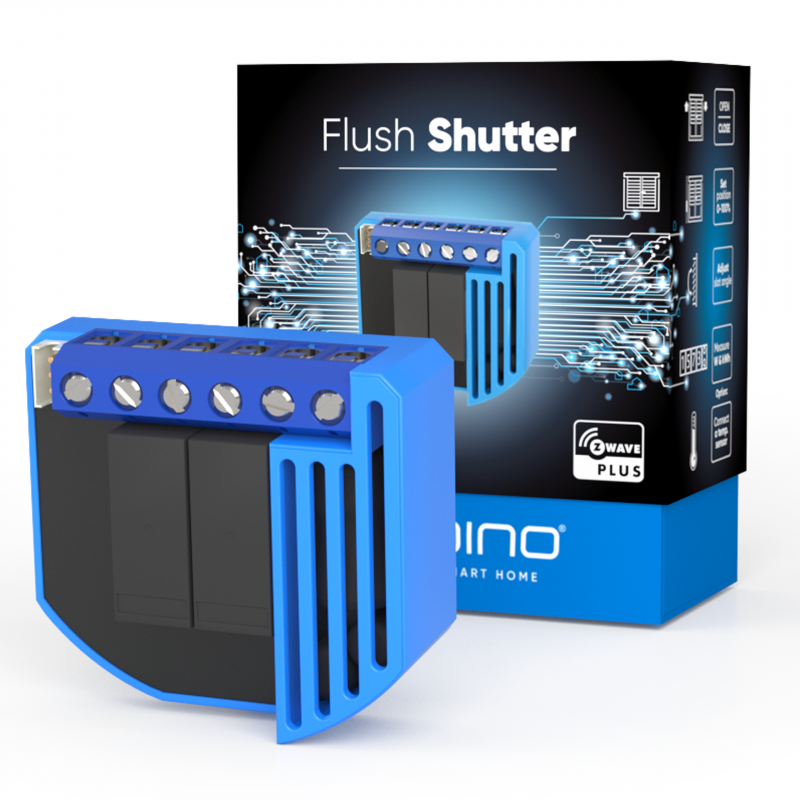

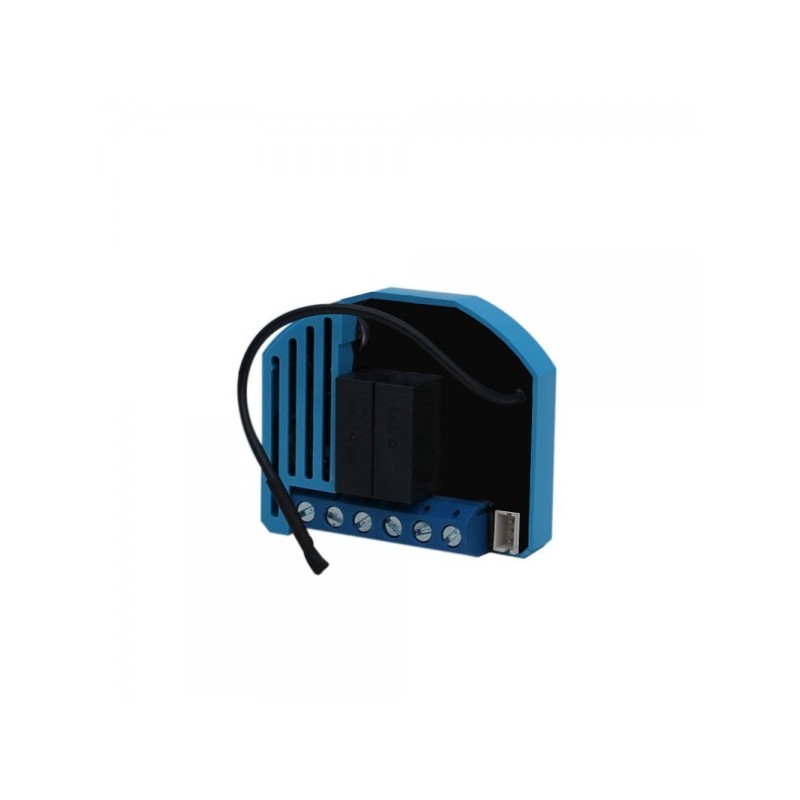

Qubino Flush Shutter

ZMNHCD1

Novo

Micromodule Qubino Flush Shutter para controle de automação residencial de persianas, cortinas, venezianas, toldos, etc. com a capacidade de reverter a polaridade para lidar com motores de 220v AC para este tipo de aplicações para abertura e fechamento de persianas e outros "obturadores" e proteções solares para janelas, fachadas e espaços abertos.

Mais detalhes

Não disponível

60,11 €

-12%

68,30 €

Características tecnicas

Tecnologia Domótica Z-Wave Plus
Recurso Medição de Consumo

Mais Informação

O menor driver cego Z-Wave no mercado

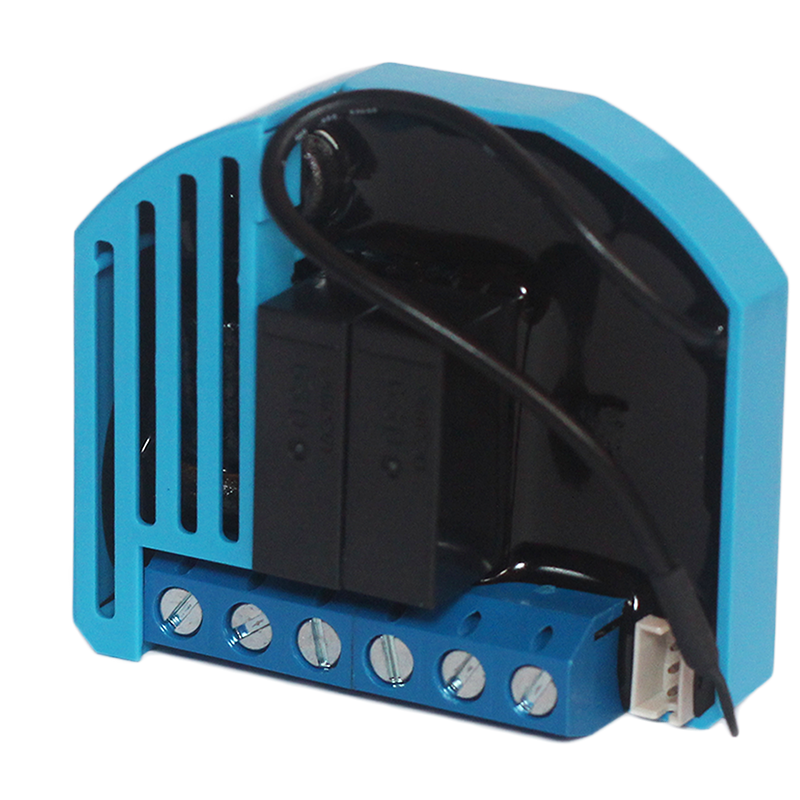

O micromodulo Qubino Flush Shutter ou "pickup" é o menor módulo Z-Wave do mundo capaz de controlar motores de obturador, sistemas de rolete ou polia, persianas, etc. Você pode controlá-lo remotamente através da rede Z-Wave ou através de interruptores / botões de parede. Também mede o consumo de energia e suporta a conexão de um sensor de temperatura digital.

Qubino Flush Shutter

Usado para?

O micromodulo retráctil Qubino Flush Shutter é ideal para controlar remotamente os motores de persianas, rolos, cortinas, venezianas e ecrãs solares, ocultação de janelas ... ou similar.

Este micro-módulo Qubino Z-Wave para o controle de venezianas, persianas e persianas, permite medir o consumo elétrico do motor do obturador conectado em watts e o consumo total em kWh. Os dados de consumo elétrico podem ser facilmente captados pelo seu controlador de automação residencial.

Além disso, agora tem uma nova funcionalidade para slats inclináveis muito úteis na aplicação deste micromodule Qubino Flush Shutter para controle de aplicação de persianas para o controle de venezianas.

Controle de energia

O controle para persianas Z-Wave Qubino Flush Shutter , faz a medição do consumo elétrico do dispositivo elétrico conectado e, por si só, quando está em "standby" consome apenas 0,4 W.

Muito versátil

O controle para blinds, que alguns erroneamente chamam de controle de blinds wifi, Qubino Flush Shutter , pode operar através de uma ampla faixa de temperaturas, de frio -10º C a sufocante 40º C (14º - 104ºF). Ele suporta a conexão de um sensor de temperatura digital, que também é útil para criar cenários complexos. Cada módulo também atua como um repetidor para melhorar o alcance e a estabilidade da rede Z-Wave.

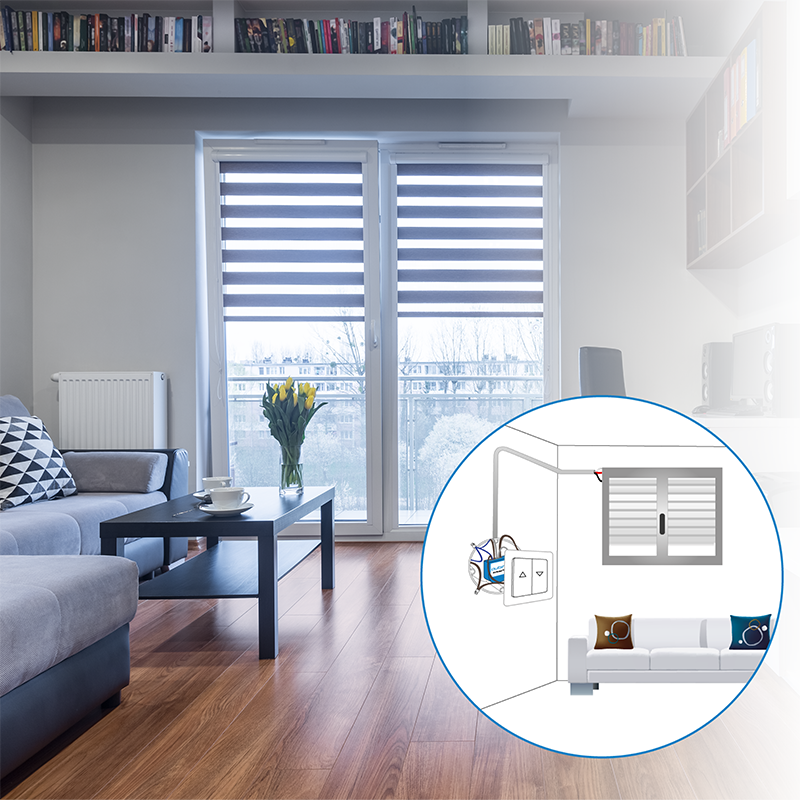

A instalação mais simples

O tamanho extremamente pequeno e uma caixa especialmente projetada significam que a conexão do módulo dentro de uma caixa de montagem embutida é simples. O processo de instalação, testado e aprovado por eletricistas profissionais , consiste em apenas três etapas simples:

1 - Remova os interruptores da caixa e desconecte os cabos.
2 - Conecte os cabos ao módulo Qubino e insira-os na caixa.
3 - Fixe os interruptores na caixa.

Instalação Qubino Flush Shutter

Os módulos Z-Wave mais comprovados e confiáveis

Os módulos Z-Wave da Qubino são produtos de instalação e esquecimento. Os produtos Qubino que oferecemos, são fabricados para durar, então eles só usam componentes eletrônicos que atendem aos mais exigentes níveis de qualidade. Nossos módulos são também os micromódulos Z-Wave mais testados no mercado. O Instituto Esloveno de Qualidade e Medição (SIQ), uma entidade europeia independente, verifica a qualidade dos parâmetros reais de nossos produtos, incluindo aumentos de temperatura, fabricação, resistência de isolamento, consumo elétrico e sobrecargas de acordo com os padrões europeus da mais alta qualidade de acordo com a especificação da norma EN 60669-2-1.

Vídeo no controle "Venetian" com o módulo Qubino Flush Shutter :

Parâmetros adicionais para profissionais.

O micromodulo do Qubino Flush Shutter possui 13 parâmetros adicionais para uso especializado. Alguns dos mais úteis são:

  • Relatórios de potência em Watts no consumo de energia para o primeiro ou segundo trimestres
  • Defina a seleção entre dois modos de operação disponíveis
  • Defina o tempo necessário para os blinds completarem o ciclo completo

O micromodulo pode ser controlado através de uma rede Z-Wave ou através de um interruptor de parede. Este módulo foi projetado para ser montado dentro de uma caixa de mecanismo e escondido atrás de um interruptor de parede convencional.

Especificações técnicas e diagramas elétricos:

Conexão de Qubino de obturador de rolo

Comida: 110 230 VAC ± 10%
50/60 Hz, (24 30 VDC)

Corrente de carga nominal da saída AC (carga resistiva) *

2 X 4 A / 230 VAC
Carga máxima de saída DC (carga resistiva) * n / a
Potência máxima de saída AC (carga resistiva): 2 x 920 W (230 VAC)
Potência de saída máxima DC carga resistiva): n / a
Precisão da medição de potência: P = 0 a 200 W, +/- 2 W
P> 200 W, +/- 3%
Faixa do sensor de temperatura digital: -50 ° ~ + 125 ° C, resolução de 0,1 ° C
Comprimento do cabo do sensor de temperatura digital: 1000 mm
Temperatura de funcionamento: -10 ° ~ + 40 ° C
Distância até 30 m dentro de casa (dependendo dos materiais)
Dimensões (LxAxP) 41,8 x 36,8 x 15,4 mm
(embalagem) (115 x 96 x 22)
Peso (incluindo embalagem) 48 g (64 g)
Consumo elétrico em standby 0,4 W
Para instalação em caixas de mecanismo Ø e 60 mm ou 2 M
Comutação por: Relés (x2)

Atende às certificações CE e ROHS

Download

Informação alargada da Z-Wave (Inglês)

Nome: Flush Shutter
Fabricante:QUBINO
Identificador:ZMNHCD1
Número de Certificação Z-Wave :ZC10-17045565
Plataforma de Hardware :ZM5202
FLiRS:Não
Tipo de Role :Always On Slave
Descrição breve :The Qubino Flush Shutter is the world's smallest Z-Wave module able to control the motors of blinds, rollers, shades, venetian blinds, etc.
Descrição :This Z-Wave module is used to control the motor of blinds, rollers, shades, venetian blinds, etc … The module can be controlled either through a Z-Wave network or through the wall switch. Precise positioning is supported for motors equipped with mechanical or electronic end switches. The module is designed to be mounted inside a “flush mounting box”, hidden behind a traditional wall switch. Module measures power consumption of motor and support connection of digital temperature sensor. It is designed to act as repeater in order to improve range and stability of Z-wave network.

Descarregue o manual a partir de aqui.

Grupo
Nodos máximos
Descrição
1
0
Z-Wave Plus Lifeline
2
16
Basic on/off - triggered at change of the input I1 state and reflecting its state.
3
16
Basic on/off - triggered at change of the input I2 state and reflecting its state.
4
16
Basic on/off - triggered at sensing moving direction of roller: up=FF, down=0.
5
16
Basic on/off - triggered at reaching roller position: bottom=FF, top=0.
6
16
Basic on/off - triggered at reaching roller position: bottom=FF, not bottom=0.
7
16
Multilevel set - triggered at changes of value of the Flush Shutter DC position.
8
16
Multilevel set - triggered at changes of value of slats tilting position.
9
16
Multilevel sensor report - triggered at change of temperature sensor.
Número
Tamanho (Bytes)
Valor por defeito
Nome
Descrição
10
2
255
Activate/deactivate functions ALL ON / ALL OFF
Flush Shutter responds to commands ALL ON / ALL OFF that may be sent by the main controller or by other controllers belonging to the system.
110
2
32536
Temperature sensor offset settings
Set value is added or subtracted to actual measured value by sensor.
120
1
5
Temperature sensor reporting
If digital temperature sensor is connected, module reports measured temperature on temperature change defined by this parameter. Available configuration parameters (data type is 1 Byte DEC): • default value 5 = 0,5°C • 0 - Reporting disabled • 1-127 = 0,1°C - 12,7°C, step is 0,1°C
250
1
0
Unsecure / Secure Inclusion
Flush Shutter supports secure and unsecure inclusion. Even if the controller does not support security command classes, a dimmer could be included as unsecure and keep all the functionality.
40
1
10
Power reporting in Watts on power change for Q1 or Q2
Set value means percentage, set value from 0 – 100 = 0% - 100%.
42
2
0
Power reporting in Watts by time interval for Q1 or Q2
Set value means time interval (0 – 32767) in seconds, when power report is send.
71
1
0
Operating modes
This parameter defines selection between two available operating modes. NOTE1: After parameter change, first exclude module (without setting parameters to default value) then wait at least 30s and then re include the module!
72
2
150
Slats tilting full turn time
This parameter defines the time necessary for slats to make full turn (180 degrees).
73
1
1
Slats position
This parameter defines slats position after up/down movement through Z-wave or push-buttons. • default value 1 • 0 - Slats return to previously set position only in case of Z-wave control (not valid for limit switch positions). • 1 - Slats return to previously set position in case of Z-wave control, push-button operation or when the lower limit switch is reached.
74
2
0
Motor moving up/down time
This parameter defines Shutter motor moving time of complete opening or complete closing. NOTE: Important is that the reference position to manually set moving time is always Shutter lower position! Set parameter 74 to 0 and move the Shutter (using up/down push buttons or main controller UI) to the lowest desired position. On this Shutter position, set parameter 74 to time for complete opening or complete closing. At this point Shutter can be moved up (open) for set time, but can't be moved down because this position is already set as lower Shutter position. To change Shutter lower position below already set (manual recalibration), parameter 74 must be set to 0 and repeat the procedure described above. In case Shutter has limit switches, but anyhow you would like to limit opening/closing position by time, you can still do it. In case you put time that is longer that opening/closing real time limited by limit switches, Shutter will stop at limit switch, but the module relay will switch off after define time, not by Shutter limit switch. Take in consideration that in this condition, the positioning with slider through UI will not show correct Shutter position.
76
1
30
Motor operation detection
Power threshold to be interpreted when motor reach the limit switch.
78
1
0
Forced Shutter calibration
By modifying the parameters setting from 0 to 1 a Shutter enters the calibration mode.
85
1
30
– Power consumption max delay time
This parameter defines the max time before motor power consumption is read after one of the relays is switched ON. If there is no power consumption during this max time (motor not connected, damaged or requires higher time to start, motor in end position) the relay will switch OFF. Time is defined by entering it manually.
90
1
5
Time delay for next motor movement
This parameter defines the minimum time delay between next motor movement (minimum time between switching motor off and on again).
Basic
COMMAND_CLASS_BASIC
Switch Multilevel V3
COMMAND_CLASS_SWITCH_MULTILEVEL_V3
Association Group Information V2
COMMAND_CLASS_ASSOCIATION_GRP_INFO_V2
Association V2
COMMAND_CLASS_ASSOCIATION_V2
Basic
COMMAND_CLASS_BASIC
Configuration
COMMAND_CLASS_CONFIGURATION
Device Reset Locally
COMMAND_CLASS_DEVICE_RESET_LOCALLY
Manufacturer Specific V2
COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2
Meter V4
COMMAND_CLASS_METER_V4
Multi-Channel Association V3
COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3
Multi-Channel V4
COMMAND_CLASS_MULTI_CHANNEL_V4
Notification V5
COMMAND_CLASS_NOTIFICATION_V5
Powerlevel
COMMAND_CLASS_POWERLEVEL
Security S0
COMMAND_CLASS_SECURITY
Sensor Multilevel V7
COMMAND_CLASS_SENSOR_MULTILEVEL_V7
Switch All
COMMAND_CLASS_SWITCH_ALL
Switch Binary
COMMAND_CLASS_SWITCH_BINARY
Switch Multilevel V3
COMMAND_CLASS_SWITCH_MULTILEVEL_V3
Version V2
COMMAND_CLASS_VERSION_V2
Z-Wave Plus Info V2
COMMAND_CLASS_ZWAVEPLUS_INFO_V2
Inclusion
• Connect module to power supply (with

temperature sensor connected - if purchased),

• auto-inclusion (works for about 5 seconds after connected to power supply) or

• press push button I1 three times within 3s (3 times change switch state within 3 seconds) or

• press service button S (only applicable for 24 V SELV supply voltage) for more than 2 second.



NOTE1: For auto-inclusion procedure, first set main controller into inclusion mode and then connect module to power supply.



NOTE2: When connecting temperature sensor to module that has already been included, you have to exclude module first. Switch off power supply, connect the sensor and re-include the module.

Exclusion
• Connect module to power supply

• bring module within maximum 1 meter (3 feet) of the main controller,

• enable add/remove mode on main controller,

• press push button I1 five times within 3s (5 times change switch state within 3 seconds) in the first 60 seconds after the module is connected to the power supply or

• press service button S (only applicable for 24 V SELV supply voltage) for more than 6 second.

By this function all parameters of the module are set to default values and own ID is deleted.



If push button I1 is pressed three times within 3s (or service button S is pressed more than 2 and less than 6 seconds) module is excluded, but configuration parameters are not set to default values.



NOTE: Please use this procedure only when the network primary controller is missing or otherwise inoperable.



NOTE: If the module is included with parameters 71 with value different to default and module reset is done, wait at least 30s before next inclusion

Factory Reset
• press push button I1 five times within 3s (5 times change switch state within 3 seconds) in the first 60 seconds after the module is connected to the power supply or

• press service button S (only applicable for 24 V SELV supply voltage) for more than 6 second.



NOTE: Please use this procedure only when the network primary controller is missing or otherwise inoperable.

Supported Notification Types
Select the Notification Types that the product handles (controllers), or sends (slaves).
Switch Type
Describes the type of operator for a switch.
Sensors
Sensor types supported by the product.
Supported Meter Type
Indicate which type of metering is supported by the device.
Color
If the product is only available in one color, pick the color from the list.
