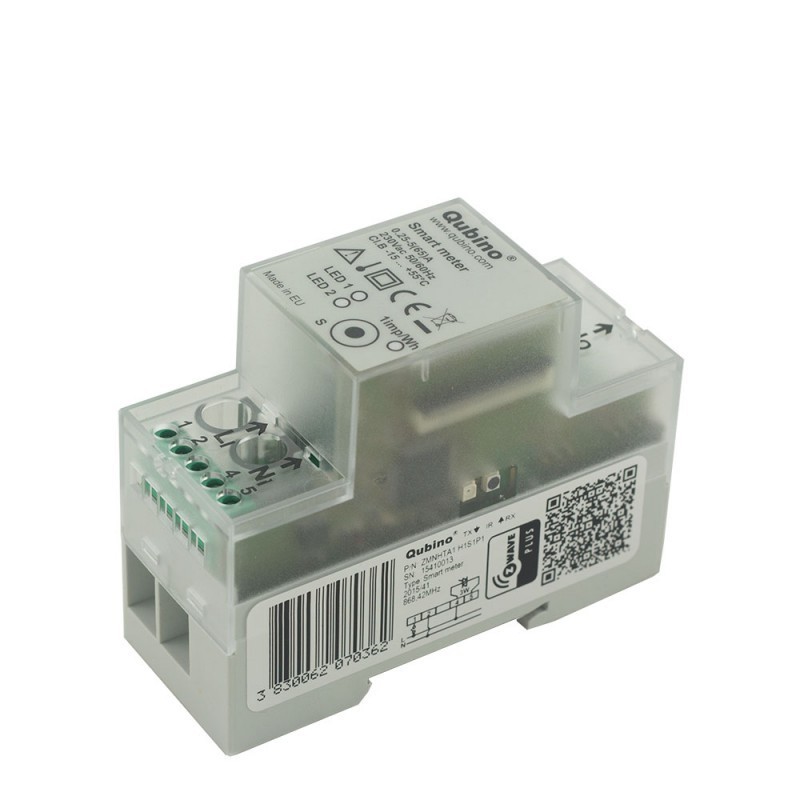

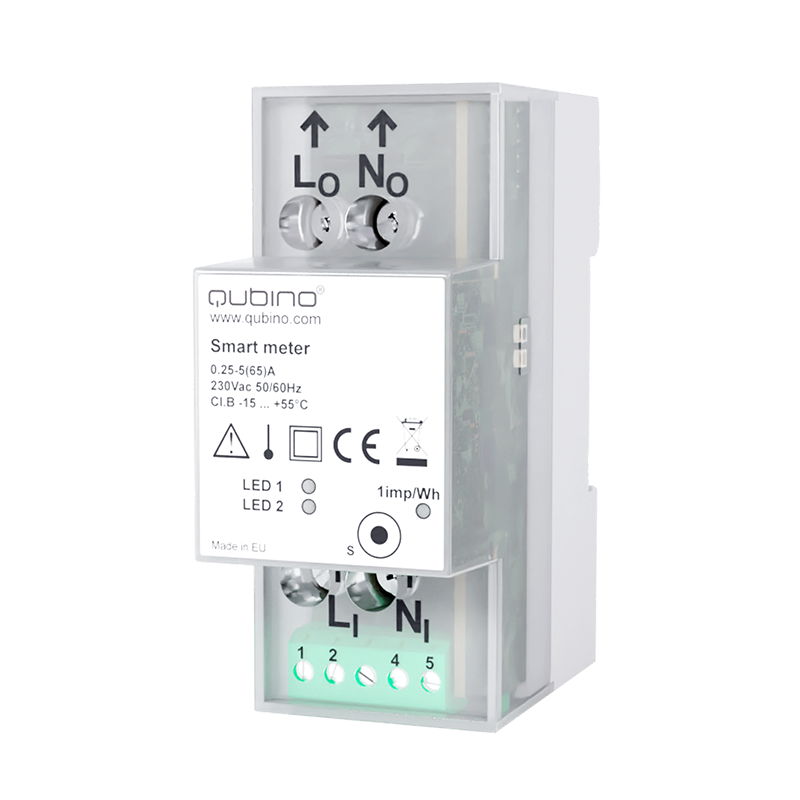

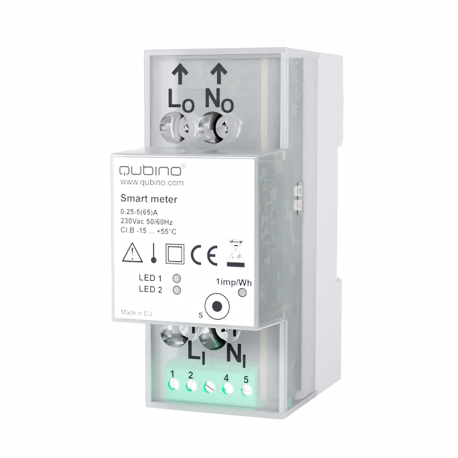

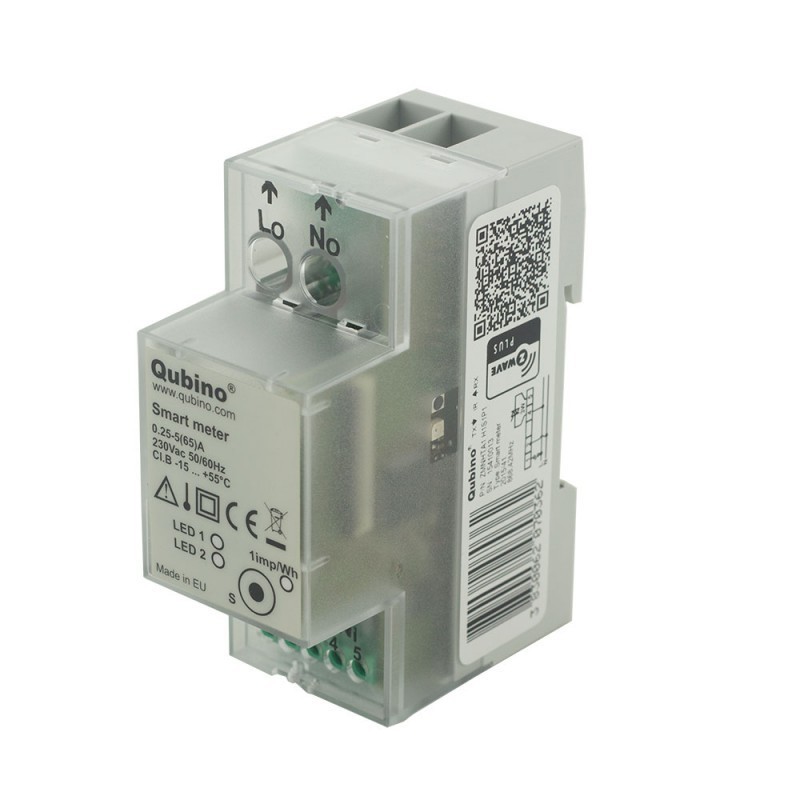

QUBINO Smart Meter - Módulo de medição de consumo elétrico Z-Wave para trilho DIN
ZMNHTD1
Novo
Módulo de medição de consumo de energia Z-Wave Plus Qubino Smart Meter para montagem em trilho DIN do painel elétrico. Calcule a energia, potência e fator de potência dos sinais medidos, entre outros valores.
Em estoque
- Retirar este produto da minha lista de favoritos.
- Adicionar este produto à minha lista de favoritos.
Características tecnicas
| Tecnologia Domótica | Z-Wave Plus |
| Recurso | Medição de Consumo |
Mais Informação
O mais poderoso medidor de consumo elétrico inteligente Z-Wave do mundo

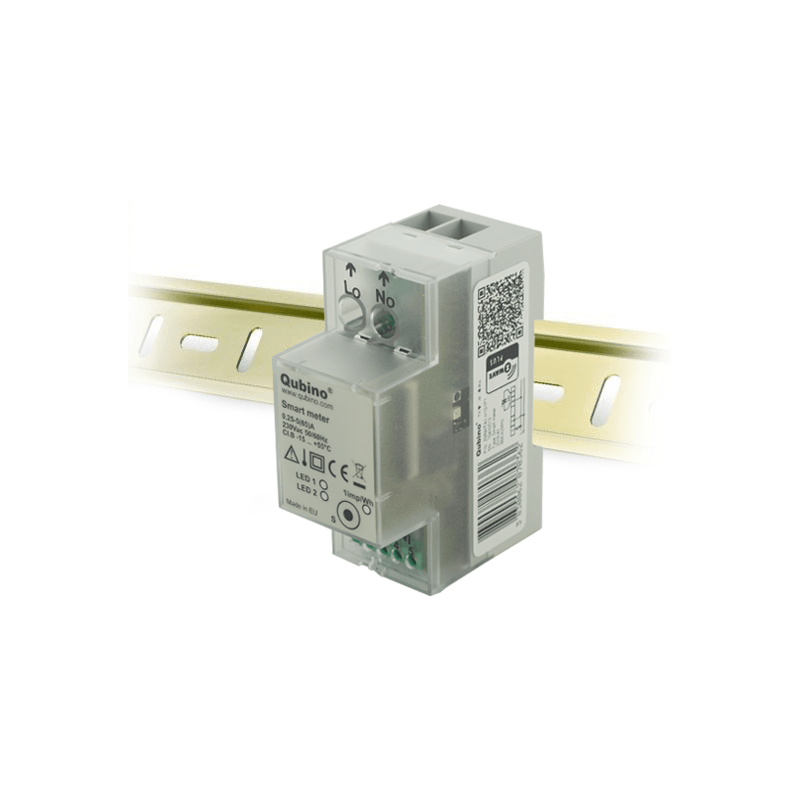

O Qubino Smart Meter é um módulo Z-Wave extremamente versátil e poderoso para medir o consumo de energia em uma rede elétrica monofásica de até 65A. Um microprocessador embutido calcula a energia, potência e fator de potência dos sinais medidos. Ele é projetado para ser montado em um trilho DIN.
Usado para?
O módulo Qubino Smart Meter pode ser usado em aplicações residenciais, industriais e por operadores elétricos. Mede energia diretamente em redes de dois fios, por amostragem rápida de sinais de tensão e corrente. Calcule a energia, potência e fator de potência dos sinais medidos. Você pode controlar o módulo através da rede Z-Wave. Ele também atua como um repetidor, a fim de melhorar o alcance e a estabilidade da rede Z-Wave. O medidor inteligente é projetado para ser montado em um trilho DIN.

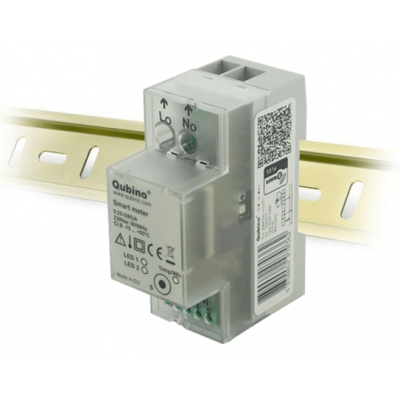

A instalação mais simples
Não há instalação mais simples do que a instalação do trilho DIN - e o Qubino Smart Meter é um módulo montado em um trilho DIN. Assista ao vídeo para saber mais.
Nota: Tenha em mente que este módulo requer que o NEUTRAL opere.
Se você quiser saber mais, você também pode acessar este ARTIGO INTERESSANTE
Os módulos Z-Wave mais comprovados e confiáveis
Os módulos Z-Wave da Qubino são produtos de instalação e esquecimento. Os produtos Qubino que oferecemos, são fabricados para durar, então eles só usam componentes eletrônicos que atendem aos mais exigentes níveis de qualidade. Nossos módulos são também os micromódulos Z-Wave mais testados no mercado. O Instituto Esloveno de Qualidade e Medição (SIQ), uma entidade europeia independente, verifica a qualidade dos parâmetros reais de nossos produtos, incluindo aumentos de temperatura, fabricação, resistência de isolamento, consumo elétrico e sobrecargas de acordo com os padrões europeus da mais alta qualidade de acordo com a especificação da norma EN 60669-2-1.
Parâmetros adicionais para profissionais
O módulo para trilho DIN Qubino Smart Meter Possui 23 parâmetros adicionais para seu uso por especialistas. Alguns dos mais úteis são:
- Seleção da função do interruptor de entrada
- Partida / parada automática do relé externo após a saída ajustada
- Relatórios em watts sobre a mudança de potência ou intervalos de tempo
Especificações técnicas e diagramas elétricos:
Acessórios para QUBINO Smart Meter
Relés Externos

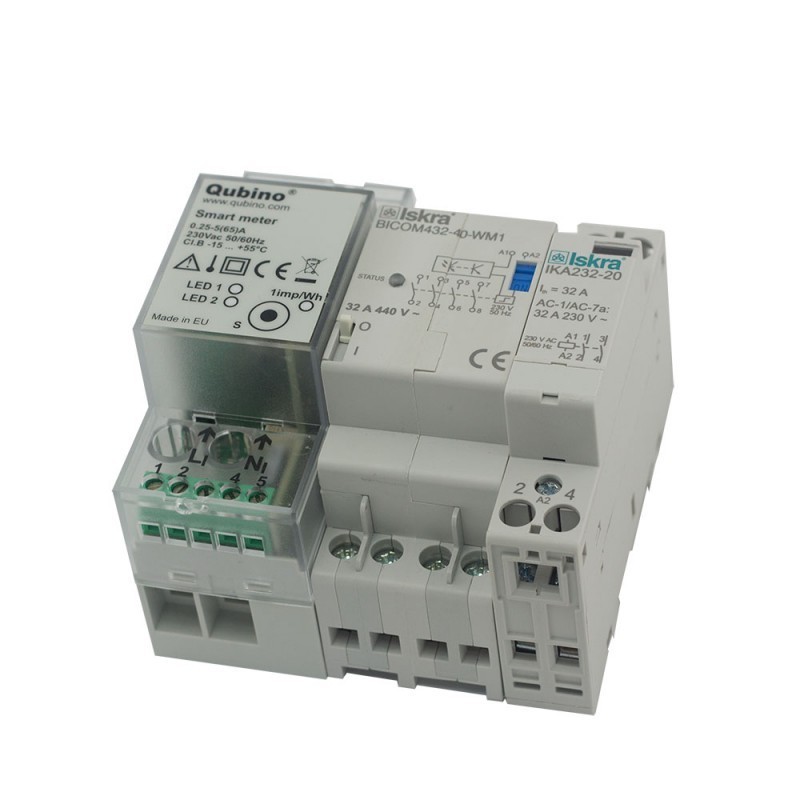

O módulo Qubino Smart Meter também pode controlar cargas elétricas (liga / desliga) adicionando um atuador de relé externo:
- Chave biestável (32A) BICOM432-40-WM1, controlada pela porta de comunicação óptica (IR)
- Interruptor (32A) IKA232-20 / 230 V controlado pela saída no terminal 5
As especificações técnicas
| Terminais principais (LI, NI, Lo, No) | |
| Capacidade de contatos: | 1,5 e 16 (25) mm2 |
| Parafusos de conexão: | M5 |
| Torque máximo: | 3,5 Nm (PZ2) |
| Terminais opcionais (1,2,4,5) | |
| Capacidade de contato: | 0,05 e 1 (2,5) mm2 |
| Parafusos: | M3 |
| Torque máximo: | 0,6 Nm |
| Entrada de medição: | |
| Tipo (conexão): | fase monofásica (1b) |
| Corrente de referência (Iref): | 5 A |
| Corrente máxima (Imax): | 65 A |
| Corrente mínima (Imin): | 0,25 A |
| Começando atual: | 20 mA |
| Voltagem (Un): | 230 V (± 20%) |
| Potência na Un: | <2 W |
| Frequência nominal (fn): | 50 e 60 Hz |
| Precisão: | |
| Energia ativa e potência: | |
| Norma EN 62053-21: | classe 1 |
| Norma EN 50470-3: | classe B |
| Energia reativa: | |
| Norma EN 62053-23: | classe 2 |
| Comunicação óptica: | |
| Tipo: | IR usado para controlar o BICOM432-40-IR |
| Entrada (1): | |
| Tensão nominal: | 230 V (± 20%) |
| Resistência de entrada: | 450 kOhm |
| Segurança: | |
| Medidor Interior: | sim |
| Grau de poluição: | 2 |
| Classe de proteção: | II |
| Teste de tensão AC: | 4 kV |
| Categoria de instalação: | 300 VRMS Cat. III |
| Padrão: | EN 50470 |
| Condições ambientais e EMC: | Atende aos padrões de medidores de energia ativa interna. Temperatura e condições climáticas conforme EN 62052-11 |
| Condições ambientais e segurança: | Atende aos padrões de medidores de energia ativa interna. Temperatura e condições climáticas conforme EN 62052-11 |
| Proteção contra poeira / água: | IP20 |
| Temperatura de operação: | -10 e 40 ° C |
| Temperatura de armazenamento: | -40 e 70 ° C |
| Material do cerco: | auto-extinguível |
| Conformidade UL94 V | sim |
| Medidor interno: | sim |
| Grau de poluição: | 2 |
| Teste de tensão AC: | 4 kV |
| Padrão: | EN 50470 |
| Distância: | até 30 m no interior (dependendo dos materiais de construção) |
| Peso (com embalagem): | 150 g (170 g) |
| Faixa de freqüência: | 868,4 MHz, Z-Wave |
| Instalação | Trilho DIN 35 mm |
| Dimensões (LxAxP): | 36 x 90 x 64 mm |
* No caso de cargas diferentes de cargas resistivas , preste atenção ao valor de cos e, se necessário, use uma carga menor que a carga nominal. A corrente máxima para cosÆ = 0,4 é de 3 A a 250 VAC, 3 A a 24 VCC L / R = 7 ms.
CARACTERÍSTICAS: Medição do consumo de energia global ou circuito Fornece dados de tensão, corrente, potência ativa, reativa e aparente e fator de potência Z-Wave série de chips 500 (Z-Wave +) é integrada comunicação 250% mais rápida em comparação com dispositivos Z-Wave padrão O primeiro trilho DIN Módulo Z-Wave Worldwide Temperatura operacional -10 a 40 ° C porta de comunicação óptica (IR) para o relé externo BICOM432-40-WM1 Saída para conectar um contator externo IKA232-20 / 230 V
 |
Download
Informação alargada da Z-Wave (Inglês)
Descarregue o manual a partir de aqui.
1. Connect the device to the power supply
2. Make sure the device is within direct range of your Z-Wave gateway (hub) or use a hand-held Z-Wave remote to perform exclusion
3. Enable add/remove mode on your Z-Wave gateway (hub)
4. Press and hold the S service button between 0.2 and 6 seconds
5. The device will be removed from your network but custom configuration parameters will not be erased
1. Enable add/remove mode on your Z-Wave gateway (hub)
2. Automatic selection of secure/unsecure inclusion
3. The device can be automatically added to a Z-Wave network during the first 2 minutes
4. Connect the device to the power supply
5. Auto-inclusion will be initiated within 5 seconds of connection to the power supply and the device will automatically enrol in your network
ⓘ NOTE: For S2 inclusion please check chapter – »16. Z-Wave Security«.
MANUALLY ADDING THE DEVICE TO A Z-WAVE NETWORK (MANUAL INCLUSION)
1. Connect the device to the power supply
2. Enable add/remove mode on your Z-Wave gateway (hub)
2. Toggle the Service button S between 0.2 and 6 seconds
3. A new multi-channel device will appear on your dashboard
1. Connect the device to the power supply
2. Press and hold the S service button between 6 seconds and 20 seconds
3. Device will be removed from you network
ⓘ By resetting the device, all custom parameters previously set on the device will return to their default values, and the owner ID will be deleted. Use this reset procedure only when the main gateway (hub) is missing or otherwise inoperable.
