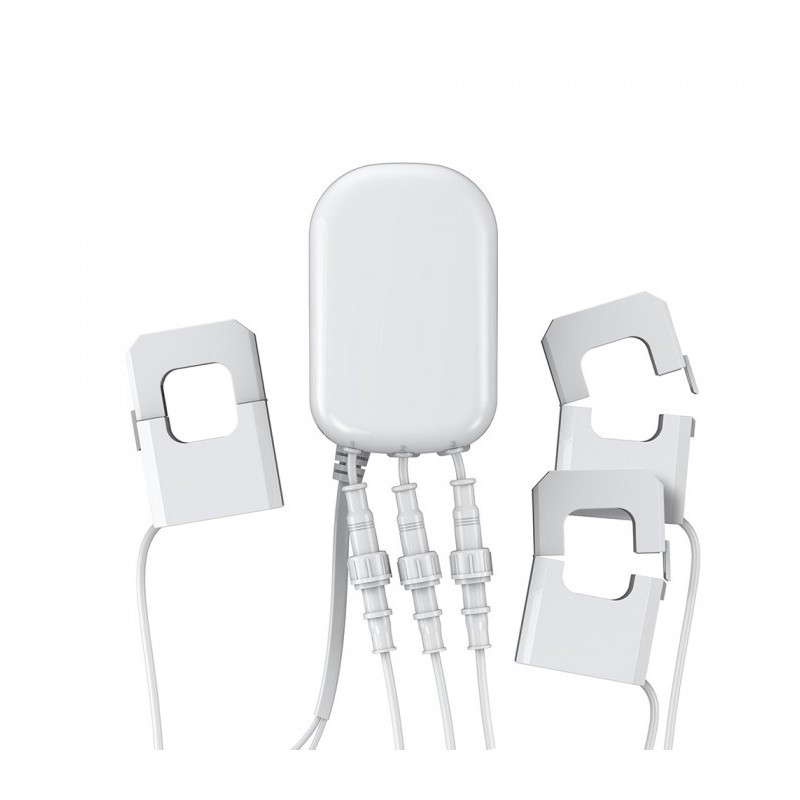

Medidor de energia elétrica 3 clipes Aeon Labs GEN5

Características tecnicas

Tecnologia Domótica	Z-Wave Plus
Recurso	Medição de Consumo

Mais Informação

Aeon Labs Intelligent Energy Consumption Monitoring Clamps é um medidor de consumo elétrico de baixo custo para a casa ou o escritório. Ele pode relatar sem fio o uso instantâneo de watts e kWh e enviar as informações para o controlador de automação residencial e pode ser facilmente instalado. Instalado em uma caixa registradora ou caixa elétrica, o medidor de energia controlará o consumo total de eletricidade usado por todo um edifício, plantas ou circuitos. O grampo inteligente informará quando o consumo de energia retornar a um ponto de controle, em watts ou quilowatts-hora, e em tempo real. Então você pode ver quanta eletricidade você realmente usa e quando você a usa. O controlador de automação residencial será capaz de apresentar as informações armazenadas para você ao longo do tempo na forma de gráficos, dependendo do que o controlador de automação residencial com o qual ele trabalha é capaz de fazer ....

O corpo principal é ancorado usando um suporte para as costas. O dispositivo é alimentado por uma fonte de energia CA normal. O dispositivo tem um grampo e reporta W e kWH (até 60 Amps).

Fácil de instalar, sem fio informa o consumo de energia de toda a casa para um controlador de domótica baseado em Z-Wave: watts e kW / h. Ele é conectado ao painel elétrico da casa ou empresa para controlar todo o seu consumo elétrico, mesmo em tempo real. Por isso, é uma ferramenta perfeita para saber quanta eletricidade é consumida e quando.

Este dispositivo funciona através do protocolo Z-Wave, e existem variantes deste mesmo equipamento com mais ou menos grampos (dependendo do que você deseja controlar) e diferentes limites de amperagem. Permite conhecer em tempo real o consumo de uma ou várias fases de um quadro elétrico ou circuito elétrico, e é uma ferramenta muito útil para coletar leituras ou estudos mais ou menos constantes para instaladores ou gerentes de energia, pois permite chegar rapidamente a conclusões e poder levar medidas para reduzir o gasto de energia elétrica.

Medidor de consumo elétrico

Monitoramento remoto via medidor de consumo elétrico via Z-Wave

Medidor de energia para toda a casa ou comércio de baixo custo (potência e kWh)

Alimentado a 220 V

Tecnologia Z-Wave Plus

Informação alargada da Z-Wave (Inglês)

Nome: Home Energy Meter Gen5

Fabricante:Aeotec

Identificador:ZW095-C

Número de Certificação Z-Wave :ZC10-16105288

Plataforma de Hardware :ZM5202

FLiRS:Não

Tipo de Role :Always On Slave

Descrição breve :Aeon Labs Home Energy Meter Gen5 is a smart energy meter, which can monitor the total amount of electricity of your home. This HEM G5 has 3 metering channels and supports the installation on 3 phases 4 wire or 3 phases 3 wire power system.

Descrição :Aeon Labs Home Energy Meter Gen5 is a Z-Wave device that can monitor the total amount of electricity of your home. It can report the wattage energy usage and KWH usage to a Z-Wave Controller (especially a gateway). In near real-time you’ll have a full understanding of how much electricity you use and when you use it. Products that are Z-Wave certified can be used and communicate with other Z-Wave certified devices. Also a tool that can be programmed, scheduled, controlled and communicated with from anywhere in the world.

Descarregue o manual a partir de aqui.

Grupo

Nodos máximos

Descrição

1

5

Z-Wave Plus Lifeline. The automatic reports (configured by parameter 101/102/103) can be sent to the associated nodes in association group 1.

Número

Tamanho (Bytes)

Valor por defeito

Nome

Descrição

10

1

10

Percentage change in wattage to induce a automatic report

Percentage change in wattage to induce a automatic report for the power report of Clamp 2.

101

4

2

To set which report need to be sent.

To set which report need to be sent in Report group 1.

102

4

1

To set which report need to be sent.

To set which report need to be sent in Report group 2.

103

4

0

To set which report need to be sent.

To set which report need to be sent in Report group 3.

11

1

10

Percentage change in wattage to induce a automatic report

Percentage change in wattage to induce a automatic report for the power report of Clamp 3.

111

4

5

Set the interval time of sending report.

Set the interval time of sending report in Report group 1.

112

4

120

Set the interval time of sending report.

Set the interval time of sending report in Report group 2.

113

4

120

Set the interval time of sending report.

Set the interval time of sending report in Report group 3.

2

1

0

Set the energy detection mode for parameter 101 to 103.

Set the energy detection mode for the measure reports of parameter 101 to 103.

200

1

0

Partner ID

Partner ID.

252

1

0

Enable/Disable Lock Configuration

Enable/Disable Lock Configuration.

255

4

0

Reset to default factory setting

Reset to default factory setting.

3

1

Enable/disable selective reporting only when power change reaches a certain threshold or percentage

Enable/disable selective reporting only when power change reaches a certain threshold or percentage set in parameter 4 to 11.

4

2

50

Threshold change in wattage to induce a automatic report

Threshold change in wattage to induce a automatic report for total power report.

5

2

50

Threshold change in wattage to induce a automatic report

Threshold change in wattage to induce a automatic report for the power report of Clamp 1.

6

2

50

Threshold change in wattage to induce a automatic report

Threshold change in wattage to induce a automatic report for the power report of Clamp 2.

7

2

50

Threshold change in wattage to induce a automatic report

Threshold change in wattage to induce a automatic report for the power report of Clamp 3.

8

1

10

Percentage change in wattage to induce a automatic report

Percentage change in wattage to induce a automatic report for total power report.

9

1

10

Percentage change in wattage to induce a automatic report

Percentage change in wattage to induce a automatic report for the power report of Clamp 1.

Association Group Info

COMMAND_CLASS_ASSOCIATION_GRP_INFO

Association V2

COMMAND_CLASS_ASSOCIATION_V2

CRC16 Encapsulation

COMMAND_CLASS_CRC_16_ENCAP

Device Reset Locally

COMMAND_CLASS_DEVICE_RESET_LOCALLY

Manufacturer Specific V2

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

Meter V4

COMMAND_CLASS_METER_V4

Multi-Channel Association V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3

Multi-Channel V4

COMMAND_CLASS_MULTI_CHANNEL_V4

Powerlevel

COMMAND_CLASS_POWERLEVEL

Security S0

COMMAND_CLASS_SECURITY

Version V2

COMMAND_CLASS_VERSION_V2

Z-Wave Plus Info V2

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

Factory Reset

Press and hold the Action button that you can find on the product's housing for 10 seconds and then release. This procedure should only be used when the primary controller is inoperable.

Additional Special Features

Support ""Over the Air Firmware Updating"" and “Z-Wave Security”.

Inclusion

Turn the primary controller of Z-Wave network into inclusion mode, short press the product’s Action button that you can find on the product's housing.

Exclusion

Turn the primary controller of Z-Wave network into exclusion mode, short press the product’s Action button that you can find on the product's housing.

Supported Meter Type

Indicate which type of metering is supported by the device.

Color

If the product is only available in one color, pick the color from the list.

Firmware Updatable

Indicates whether the firmware can be updated and whether it is done by the consumer or a technician.
