FIBARO Roller Shutter...

Controlador de persianas e toldos. A...

Reduced price! FIBARO Roller Shutter 4 - Micromodulo Z-Wave Serie 800 para el control de persiana y toldos

View larger

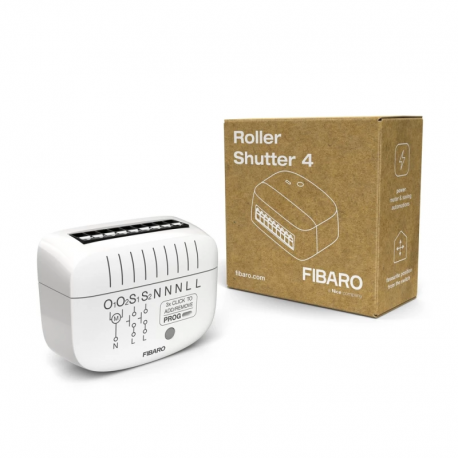

FIBARO Roller Shutter 4 - Micromódulo Z-Wave Série 800 para controle de persianas e toldos

Referência: FGR-224

Estado: Novo

Controlador de persianas e toldos. A instalação nunca foi tão fácil. A persiana Roller Shutter 4 da Fibaro permitirá controlar motores de persianas com fim de curso eletrónicos e mecânicos, persianas ou até portas de garagem e motores de corrente para janelas, cortinas...

Mais detalhes

Em estoque

Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Características tecnicas

Tecnologia	Z-Wave Serie 800

Mais Informação

Design confiável, tecnologia avançada e ainda melhor:

o novo obturador FIBARO 4 !

O FIBARO Roller Shutter 4 - equipado com o chip Z-Wave 800 - é um dispositivo projetado para controlar persianas, toldos, persianas, cortinas e pérgolas. A persiana permite o posicionamento preciso das persianas ou das fendas das persianas. O dispositivo está equipado com controle de energia. Permite controlar dispositivos conectados através da rede Z-Wave ou de um switch conectado diretamente.

A FIBARO concentrou-se na facilidade de instalação e num design inicial intuitivo. Possui mais entradas para cabos N e L, não sendo necessária a utilização de terminais de conexão. A forma e as dimensões do dispositivo permitem uma instalação fácil e rápida em caixas embutidas. O botão e o diodo são facilmente acessíveis. Equipado com conectores plug-in, permite uma instalação ainda mais rápida, sem a necessidade de chave de fenda. Três cabos de conexão adicionais estão incluídos para conectar o switch. O jumper integrado oferece uma opção de ponte simples para fase e neutro. Não é necessário utilizar conectores Wago para conectar os cabos. Você economizará espaço na caixa e reduzirá o tempo de instalação graças à conexão push-in dos cabos.

FIBARO ROLLER SHUTTER 4 é um dispositivo concebido para controlar toldos, coberturas, persianas, cortinas e pérgolas. FIBARO ROLLER SHUTTER 4 permite posicionar com precisão toldos ou lâminas de persianas venezianas. O dispositivo está equipado com controle de energia. Você pode controlar dispositivos conectados por meio da rede Z-Wave ou por meio de um switch conectado diretamente a ela.

Novo desenho

A FIBARO concentrou-se na fácil instalação e no uso inicial intuitivo. Existem mais entradas para os fios N e L, eliminando a necessidade de conectores de derivação (bornes Wago).

Dispositivo menor

A forma e as dimensões do dispositivo facilitam e agilizam a instalação em caixas embutidas. O botão e o diodo são facilmente acessíveis.

Equipado com conectores conectáveis

Permite uma montagem ainda mais rápida, sem necessidade de utilização de chave de fenda.

3 cabos de conexão adicionais incluídos na caixa

Cabos adicionais estão incluídos para conectar o switch.

Ponte integrada

Opção fácil para conectar corrente e neutro. Não é necessário utilizar conectores Wago para conectar os cabos. Economize espaço na caixa e reduza o tempo de instalação com o conector de encaixe.

Informação alargada da Z-Wave (Inglês)

Nome: Roller Shutter 4

Fabricante:FIBAR GROUP S.A.

Identificador:FGR-224

Número de Certificação Z-Wave :ZC14-23120375

Plataforma de Hardware :EFR32ZG23B

FLiRS:Não

Tipo de Role :Always On End Node

Descrição breve :FIBARO ROLLER SHUTTER 4 is a device designed to control roller blinds, awnings, venetian blinds, curtains and pergolas.

Descrição :FIBARO ROLLER SHUTTER 4 is a device designed to control roller blinds, awnings, venetian blinds, curtains and pergolas.

Grupo

Nodos máximos

Descrição

Número

Tamanho (Bytes)

Valor por defeito

Nome

Descrição

150

Force calibration

151

Operating mode

152

Time of full turn of the slats

156

600

Time of up movement

157

600

Time of down movement

158

Virtual limit switch

159

Favorite roller blind position

160

Favorite slats position

Switch type

Buttons orientation

Outputs orientation

First button - scenes sent

Second button - scenes sent

Application Status

COMMAND_CLASS_APPLICATION_STATUS

Association Group Information (AGI) V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

Association V2

COMMAND_CLASS_ASSOCIATION_V2

Basic V2

COMMAND_CLASS_BASIC_V2

Central Scene V3

COMMAND_CLASS_CENTRAL_SCENE_V3

Configuration V4

COMMAND_CLASS_CONFIGURATION_V4

Device Reset Locally

COMMAND_CLASS_DEVICE_RESET_LOCALLY

Firmware Update Meta Data V5

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

Indicator V3

COMMAND_CLASS_INDICATOR_V3

Manufacturer Specific V2

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

Meter V3

COMMAND_CLASS_METER_V3

Multi Channel Association V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3

Multilevel Switch V4

COMMAND_CLASS_SWITCH_MULTILEVEL_V4

Notification V8

COMMAND_CLASS_NOTIFICATION_V8

Powerlevel

COMMAND_CLASS_POWERLEVEL

Protection V2

COMMAND_CLASS_PROTECTION_V2

Security 0

COMMAND_CLASS_SECURITY

Security 2

COMMAND_CLASS_SECURITY_2

Supervision

COMMAND_CLASS_SUPERVISION

Transport Service V2

COMMAND_CLASS_TRANSPORT_SERVICE_V2

Version V3

COMMAND_CLASS_VERSION_V3

Window Covering

COMMAND_CLASS_WINDOW_COVERING

Z-Wave Plus Info V2

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

Where to find S2 DSK on product

Enter the full DSK string code to your controller. If your controller is capable of QR scanning, scan the QR code placed on the label on the bottom of the box.

Classic Inclusion

To add the device to the Z-Wave network manually:

1. Power the device.

2. Identify the PROG button or the S1/S2 switches.

3. Set the main controller in (Security/non-Security Mode) add

mode (see the controller’s manual).

4. Quickly, click PROG button three times. Optionally, click S1 or S2

three times.

5. If you are adding in Security S2 Authenticated, input the PIN

Code (label on the device, also underlined part of the DSK on t he

label on the bottom of the box).

6. Wait for the LED indicator to blink yellow.

7. Successful adding will be confirmed by the Z-Wave controller’s

message and the device’s LED indicator:

• Green – successful (non-secure, S0, S2 non-authenticated),

• Magenta – successful (Security S2 Authenticated),

• Red – not successful.

Classic Exclusion

Removing (Exclusion) – Z-Wave device learning mode, allowing to

remove the device from existing Z-Wave network.

To remove the device from the Z-Wave network:

1. Make sure the device is powered.

2. Identify the PROG button or the S1/S2 switches.

3. Set the main controller in remove mode (see the controller’s

manual).

4. Quickly, click PROG button three times. Optionally, click S1 or S2

three times within 10 minutes of powering up the device.

5. Wait for the removing process to end.

6. Successful removing will be confirmed by the Z-Wave controller’s

message and the device’s LED indicator - Red.

7. Removing the device from the Z-Wave network doesn’t cause

factory reset.

Factory Reset Procedure

Reset procedure allows to restore the device back to its factor y

settings, which means all information about the Z-Wave controller

and user configuration will be deleted.

1. Switch off the mains voltage (disable the fuse).

2. Remove the device from the wall switch box.

3. Switch on the mains voltage.

4. Press and hold the PROG button to enter the menu.

5. Wait for the LED indicator to glow yellow.

6. Quickly release and click the PROG button again.

7. During the factory reset, the LED indicator will blink yellow.

8. After few seconds the device will be restarted, which is signal led

with the red LED indicator colour.

S2 Authenticated

S2_AUTHENTICATED

S2 Unauthenticated

S2_UNAUTHENTICATED
