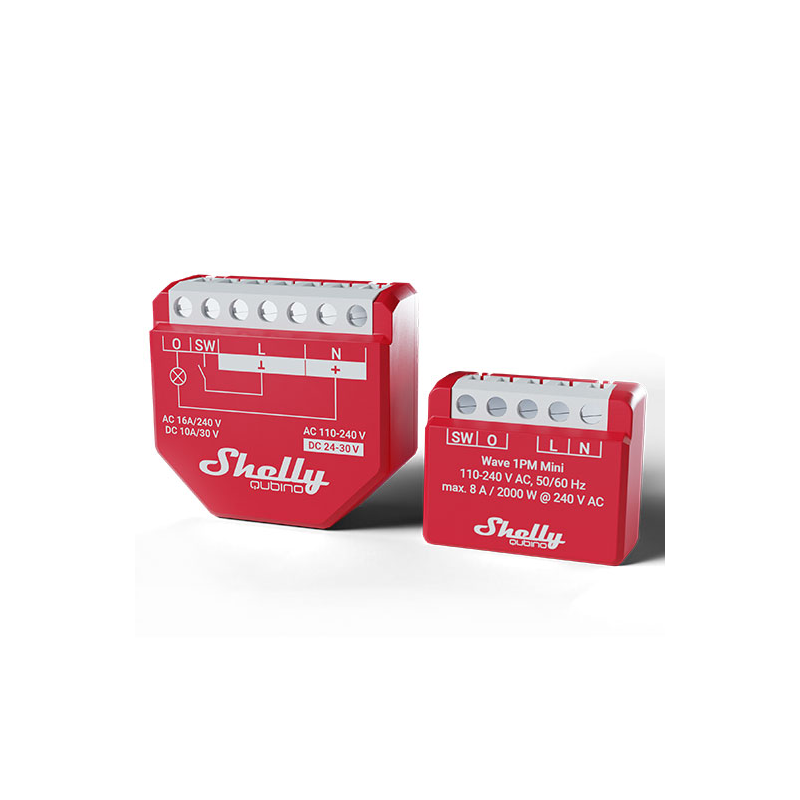

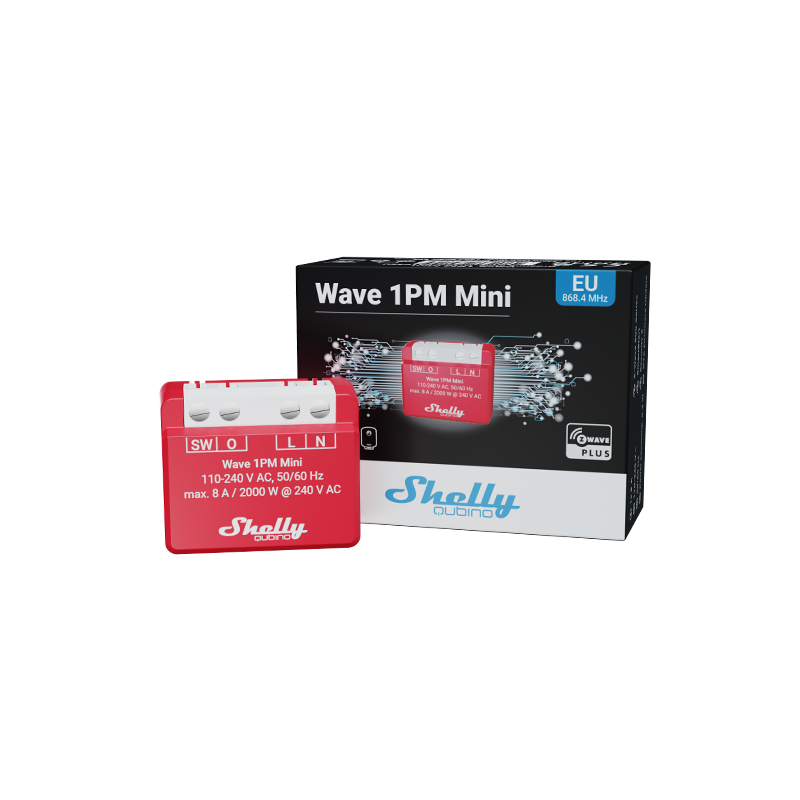

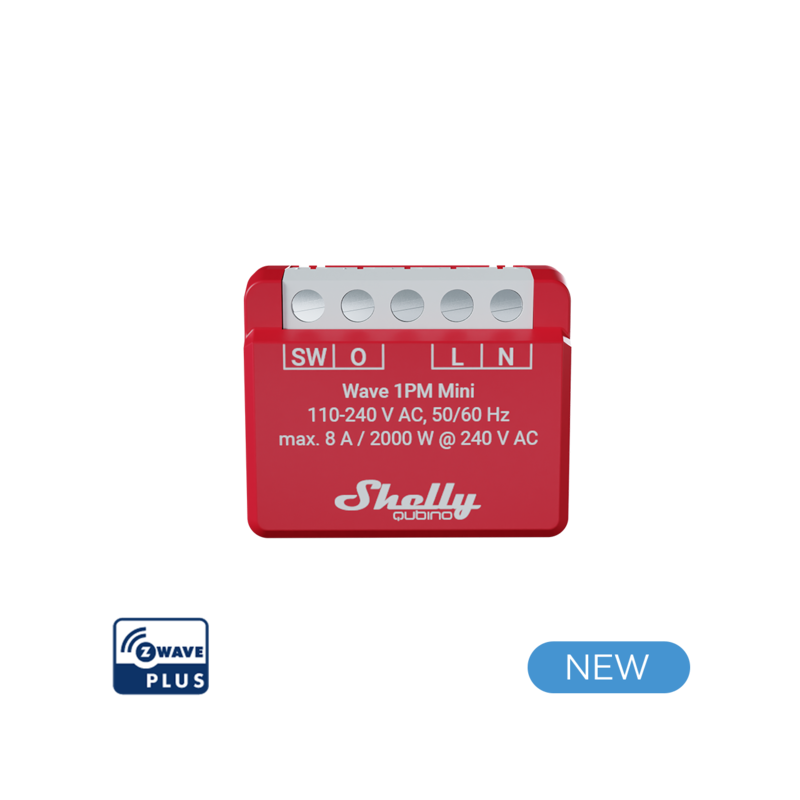

Shelly Qubino Wave 1PM Mini - Relé Z-Wave até medição de consumo de 8A

Características tecnicas

Tecnologia	Z-Wave Serie 800

Mais Informação

Switch inteligente Z-Wave®, 1 canal 8 A com medição de energia

O menor switch inteligente Z-Wave do mundo para controle inteligente. Automatize e controle remotamente suas luzes ou uma ampla variedade de pequenos eletrodomésticos e meça seu consumo de energia. Graças ao seu design compacto, o Wave 1PM Mini cabe perfeitamente até mesmo nas menores caixas de distribuição e/ou aparelhos.

Suporta até 8 A a 240 VCA
Medição de potência
Consumo de energia extremamente baixo <0,3 W
Banda de frequência Z-Wave: 868,4 MHz (países CEPT)
Tecnologia mais recente: Série Z-Wave 800
Configuração automática com SmartStart
Segurança 2 autenticada para o mais alto nível de segurança
Suporta atualizações de firmware sem fio
Instalação rápida e fácil na maioria das caixas e interruptores elétricos
Funciona com gateways Z-Wave certificados e mais de 4.000 dispositivos Z-Wave

*Um gateway (smart hub) não está incluído. Um gateway (hub inteligente) é necessário para configuração do dispositivo.

POR QUE ONDA 1PM MINI?
Tamanho mini, preço mini
Projetado com a conveniência em mente, este mini switch tem todos os recursos do Wave 1PM em um formato compacto e que economiza espaço. Com seu tamanho reduzido em 35% em relação ao dispositivo Wave 1PM, o Wave 1PM Mini é perfeito para espaços apertados onde os módulos tradicionais simplesmente não cabem. Apesar do seu tamanho pequeno, os dispositivos Wave Mini não comprometem o desempenho ou a funcionalidade.

Shelly Qubino é alimentado por Z-Wave

Ao usar o Z-Wave, os produtos domésticos inteligentes podem se comunicar perfeitamente entre si, independentemente da marca ou plataforma, graças a um hub inteligente centralizado! Os dispositivos Shelly Qubino são alimentados pela última geração de chips Z-Wave (S800), uma das tecnologias domésticas inteligentes padronizadas mais populares do mundo.

Funciona com qualquer gateway Z-Wave

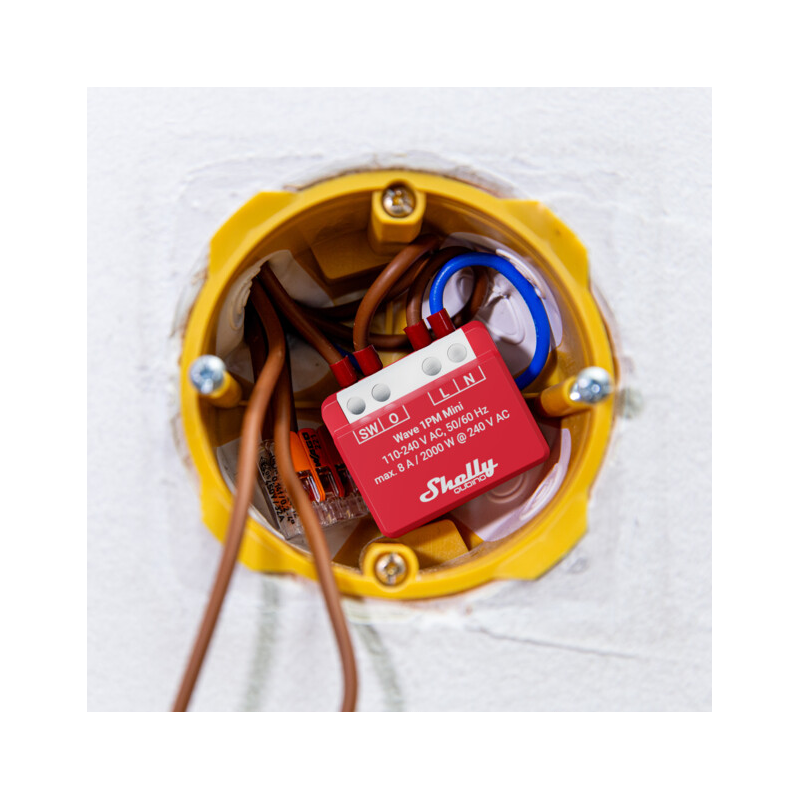

Os dispositivos Wave Mini são projetados para caber atrás de qualquer interruptor ou tomada, ou diretamente dentro do aparelho, transformando-o instantaneamente em um aparelho inteligente. Depois de instalado, adicione-o à sua rede Z-Wave (é necessário o gateway Z-Wave) e controle os aparelhos conectados de qualquer lugar usando seu smartphone ou tablet. Os dispositivos Shelly Qubino funcionam com mais de 4.000 dispositivos e gateways certificados Z-Wave.

Mini recursos do Wave 1PM

Funciona com Z-Wave
Adicione o Wave 1PM Mini à sua rede Z-Wave e controle-o remotamente. É compatível com todos os gateways Z-Wave certificados.
Associações
Estabeleça comunicação direta entre dispositivos em sua rede Z-Wave local e configure ações sem a necessidade de um gateway.
Monitoramento de energia
Wave 1PM Mini fornece monitoramento preciso do consumo de energia.
Ampla gama de suporte de tensão
Use uma ampla gama de níveis de tensão de saída.

Agendamentos inteligentes
Crie horários personalizados alinhados com sua rotina diária ou sincronize com o nascer/pôr do sol para gerenciar sua iluminação (é necessário gateway).
Cenas inteligentes
Configure cenas personalizadas combinando o Wave 1PM Mini com qualquer outro dispositivo Z-Wave (é necessário gateway).

POR QUE ONDA 1PM MINI?

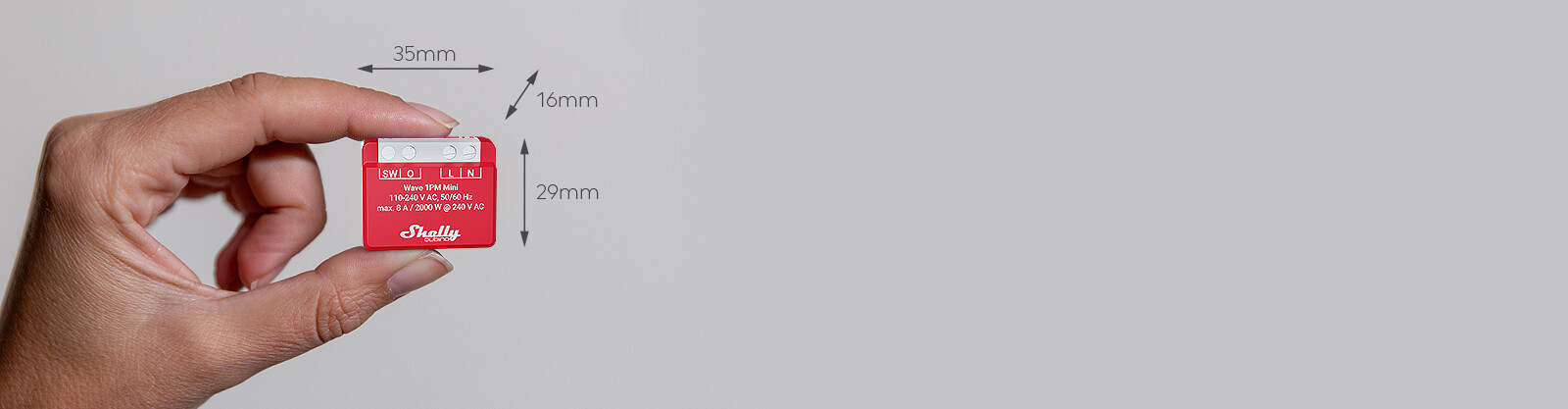

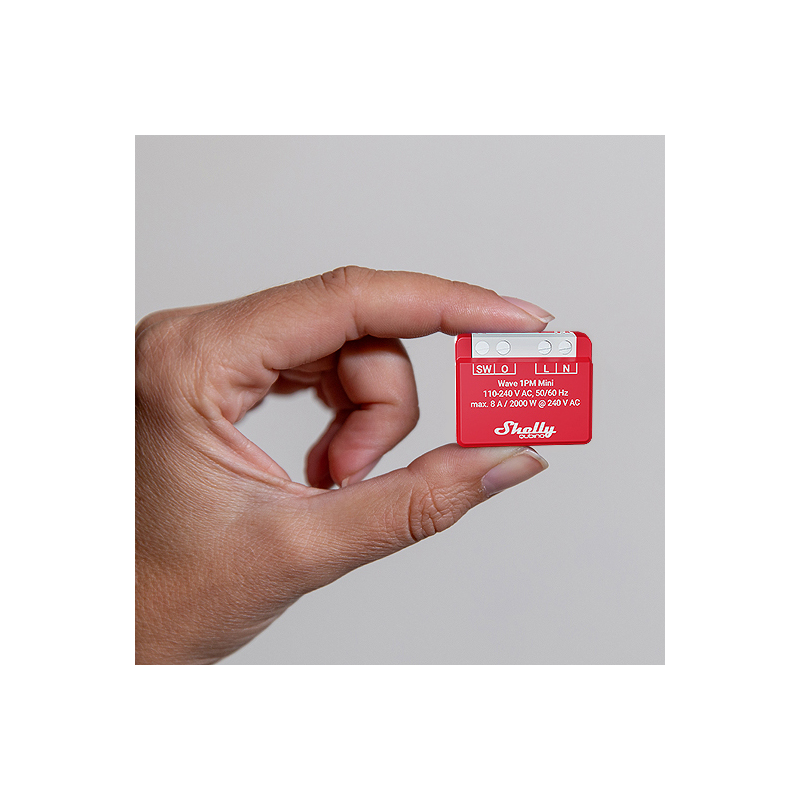

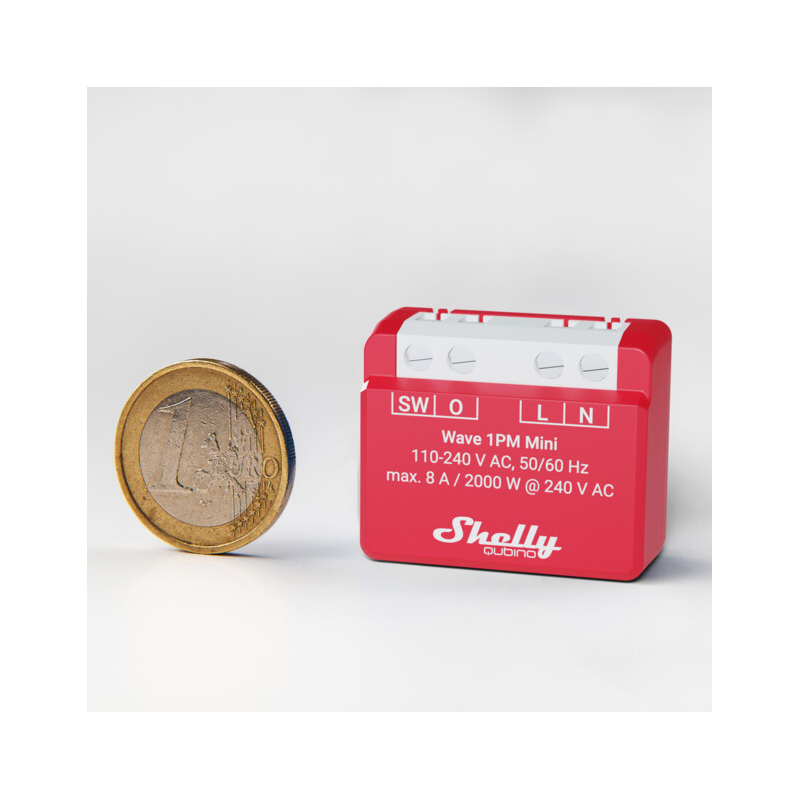

Tamanho importa!
Os dispositivos Wave Mini abrem um mundo de possibilidades, permitindo integrá-los perfeitamente até mesmo nos espaços e caixas de distribuição mais apertados. Graças ao seu pequeno tamanho, os dispositivos Wave Mini cabem facilmente em todos os tipos de caixas elétricas, incluindo caixas de parede dinamarquesas. Além disso, eles podem ser instalados discretamente diretamente dentro do aparelho que você deseja controlar ou monitorar.

Shelly Qubino Onda 13h

Aplicações infinitas de uso

Controle seu consumo de energia e economize dinheiro
Com a medição precisa de energia integrada do Wave 1PM Mini, você pode rastrear e controlar facilmente o consumo de seus aparelhos elétricos menores, como eletrônicos pessoais, ventiladores, luminárias e utensílios de cozinha. Isso tornará tudo mais fácil para você e seu bolso.

Crie um ambiente aconchegante para uma noite de cinema com cenas inteligentes
Combine o Wave 1PM Mini com outros dispositivos e crie cenas personalizadas com base no tempo, iluminação ou vários gatilhos. Com a cena Noite de Cinema, você pode preparar sua casa para uma aconchegante noite de cinema com seus amigos e familiares. Com um único toque no seu smartphone você pode personalizar a iluminação, fechar as cortinas e ajustar a temperatura para uma sensação ainda mais aconchegante.

Torne qualquer eletrodoméstico da sua casa inteligente
Transforme qualquer eletrodoméstico da sua casa, seja antigo ou novo, em um dispositivo inteligente com o Wave 1PM Mini. Seu limite de 8A é perfeito para eletrodomésticos de pequeno e médio porte, como lâmpadas, eletrodomésticos de cozinha e muito mais. Ele fornece monitoramento de energia preciso, permitindo monitorar o consumo de energia em tempo real e oferece controle remoto de eletrodomésticos, não importa onde você esteja. Conecte-o na tomada ou coloque-o discretamente dentro do gabinete do aparelho, evitando a necessidade de fiação externa adicional.

Especificações

fonte de energia	110 - 240 V CA, 50/60 Hz
Consumo de energia	<0,3 W
Medição de potência [W]	Garfos
Máx. tensão de comutação CA	240V
Máx. comutação de corrente AC	8A
Potência máxima de comutação AC:	2.000 W
Máx. tensão de comutação CC	N / D
Máx. corrente de comutação DC	N / D
Proteção contra superaquecimento	Garfos
Proteção de sobrecarga	Garfos
Distância	Até 40 m em ambientes internos (131 pés) (depende das condições locais)
Repetidor Z Wave®:	Garfos
CPU	Z Wave® S800
Bandas de frequência Z-Wave®:	868,4 MHz
Potência máxima de radiofrequência transmitida em banda(s) de frequência	<25mW
Tamanho (A x L x P)	29x35x16 ±0,5 mm / 1,11x1,35x0,63 ±0,02 pol.
Peso	18 ± 1g / 0,63 ± 0,04 onças
Montagem	caixa de parede
Terminais de parafuso máx. torque	0,4 Nm/3,54 lb.in.
Driver de seção transversal	0,5 a 1,5 mm² / 20 a 16 AWG
Comprimento despojado do driver	5 a 6 mm/0,20 a 0,24 pol.
material de concha	Plástico
Cor	Grade
Temperatura ambiente	-20°C a 40°C / -5°F a 105°F
Umidade	30% a 70% UR
Máx. altitude	2.000 m/6.562 pés.

Diagramas de conexão

Manual de usuário

Informação alargada da Z-Wave (Inglês)

Nome: Wave 1PM Mini

Fabricante:Shelly Qubino

Identificador:QMSW-0A1P8EU

Número de Certificação Z-Wave :ZC14-24020399

Plataforma de Hardware :EFR32ZG23A

FLiRS:Não

Tipo de Role :Always On End Node

Descrição breve :The Device is a small form factor smart switch with power measurement. It controls the on/off function for one electrical appliance with a load of up to 8 A AC, such as a bulb, ceiling fan, or IR heater. It is compatible with switches (default) and push-buttons.

Descrição :The Device is a small form factor smart switch with power measurement. It controls the on/off function for one electrical appliance with a load of up to 8 A AC, such as a bulb, ceiling fan, or IR heater. It is compatible with switches (default) and push-buttons.

Grupo

Nodos máximos

Descrição

1

9

2

9

3

9

Número

Tamanho (Bytes)

Valor por defeito

Nome

Descrição

1

2

SW1 Switch type

0 push, 1 toggle state, 2 toggle change

120

1

0

Factory reset

17

1

0

Restore state of O1 after power failure

0 restore, 1 no restore

19

2

0

Turn O1 OFF Automatically with timer

0 - 32535, 0 disabled

20

2

0

Turn O1 ON Automatically with timer

0 - 32535, 0 disabled

201

4

2147483647

Serial Number 1

202

4

2147483647

Serial Number 2

203

4

2147483647

Serial Number 3

23

1

0

O1 NO/NC

0 NO, 1 NC

25

1

0

Set timer units to Seconds or Milliseconds for O1

0 seconds, 1 millisecods

36

1

50

O1 Power report on change - percenatge

1-100 percentage, 0 disabled

39

1

30

O1 min reporting time

1-120 seconds, 0 disabled

91

4

0

Alarm conf. - Water

0 no action 1 open relay 2 close relay

92

4

0

Alarm conf. - Smoke

0 no action 1 open relay 2 close relay

93

4

0

Alarm conf. - CO

0 no action 1 open relay 2 close relay

94

4

0

Alarm conf. - Heat

0 no action 1 open relay 2 close relay

Association Group Information (AGI) V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

Association V2

COMMAND_CLASS_ASSOCIATION_V2

Basic V2

COMMAND_CLASS_BASIC_V2

Binary Switch V2

COMMAND_CLASS_SWITCH_BINARY_V2

Configuration V4

COMMAND_CLASS_CONFIGURATION_V4

Device Reset Locally

COMMAND_CLASS_DEVICE_RESET_LOCALLY

Firmware Update Meta Data V5

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

Indicator V3

COMMAND_CLASS_INDICATOR_V3

Manufacturer Specific V2

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

Meter V6

COMMAND_CLASS_METER_V6

Multi Channel Association V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3

Notification V8

COMMAND_CLASS_NOTIFICATION_V8

Powerlevel

COMMAND_CLASS_POWERLEVEL

Security 0

COMMAND_CLASS_SECURITY

Security 2

COMMAND_CLASS_SECURITY_2

Supervision

COMMAND_CLASS_SUPERVISION

Transport Service V2

COMMAND_CLASS_TRANSPORT_SERVICE_V2

Version V3

COMMAND_CLASS_VERSION_V3

Z-Wave Plus Info V2

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

Where to find S2 DSK on product

When adding the Device to a Z-Wave network with a gateway supporting Security 2 (S2), the PIN Code of the Z-Wave Device Specific Key (DSK) is required. You can find it on the label on the side of the Device and a copy is inserted in the packaging, which must not be lost. Do not remove the Z-Wave DSK label from the Device. As a backup measure, use the label in the packaging.

The first five digits of the key are highlighted or underlined to help the user identify the PIN Code part of the DSK text. The DSK is additionally represented with a QR Code as shown on the image.

Classic Inclusion

7.1. Adding the Device to a Z-Wave® network (inclusion)

Note! All Device outputs (O, O1, O2, etc. - depending on the Device type) will turn the load 1s on/1s off /1s on/1s off if the Device is successfully added to/removed from a Z-Wave® network.

Note! In case of Security 2 (S2) adding (inclusion), a dialog will appear asking you to enter the corresponding PIN Code (5 underlined digits) that are written on the Z-Wave® DSK label on the side of the Device and on the Z-Wave® DSK label inserted in the packaging.

IMPORTANT: The PIN Code must not be lost.

7.1.1. SmartStart adding (inclusion)

SmartStart enabled products can be added into a Z-Wave® network by scanning the Z-Wave® QR Code present on the Device with a gateway providing SmartStart inclusion. No further action is required, and the SmartStart device will be added automatically within 10 minutes of being switched on in the network vicinity.

1. With the gateway application scan the QR code on the Device label and add the Security 2 (S2) Device Specific Key (DSK) to the provisioning list in the gateway.

2. Connect the Device to a power supply.

3. Check if the blue LED is blinking in Mode 1. If so, the Device is not added to a Z-Wave® network.

4. Adding will be initiated automatically within a few seconds after connecting the Device to a power supply, and the Device will be added to a Z-Wave® network automatically.

5. The blue LED will be blinking in Mode 2 during the adding process.

6. The green LED will be blinking in Mode 1 if the Device is successfully added to a Z-Wave® network.

7.1.2. Adding (inclusion) with the S button

1. Connect the Device to a power supply.

2. Check if the blue LED is blinking in Mode 1. If so, the Device is not added to a Z-Wave® network.

3. Enable add/remove mode on the gateway.

4. To enter the Setting mode, quickly press and hold the S button on the Device until the LED turns solid blue.

5. Quickly release and then press and hold (> 2s) the S button on the Device until the blue LED starts blinking in Mode 3. Releasing the S button will start the Learn mode.

6. The blue LED will be blinking in Mode 2 during the adding process.

7. The green LED will be blinking in Mode 1 if the Device is successfully added to a Z-Wave® network.

Note! In Setting mode, the Device has a timeout of 10s before entering again into Normal mode.

7.1.3. Adding (inclusion) with a switch/push-button

1. Connect the Device to a power supply.

2. Check if the blue LED is blinking in Mode 1. If so, the Device is not added to a Z-Wave® network.

3. Enable add/remove mode on the gateway.

4. Toggle the switch/push-button connected to any of the SW terminals (SW, SW1, SW2, etc.) 3 times within 3 seconds (this procedure puts the Device in Learn mode*). The Device must receive on/off signal 3 times, which means pressing the momentary switch 3 times, or toggling the switch on and off 3 times.

5. The blue LED will be blinking in Mode 2 during the adding process.

6. The green LED will be blinking in Mode 1 if the Device is successfully added to a Z-Wave® network.

*Learn mode - a state that allows the Device to receive network information from the gateway.

Classic Exclusion

7.2. Removing the Device from a Z-Wave® network (exclusion)

Note! The Device will be removed from your Z-Wave® network, but any custom configuration parameters will not be erased.

Note! All Device outputs (O, O1, O2, etc. - depending on the Device type) will turn the load 1s on/1s off /1s on/1s off if the Device is successfully added to/removed from a Z-Wave® network.

7.2.1. Removing (exclusion) with the S button

1. Connect the Device to a power supply.

2. Check if the green LED is blinking in Mode 1. If so, the Device is added to a Z-Wave® network.

3. Enable add/remove mode on the gateway.

4. To enter the Setting mode, quickly press and hold the S button on the Device until the LED turns solid blue.

5. Quickly release and then press and hold (> 2s) the S button on the Device until the blue LED starts blinking in Mode 3. Releasing the S button will start the Learn mode.

6. The blue LED will be blinking in Mode 2 during the removing process.

7. The blue LED will be blinking in Mode 1 if the Device is successfully removed from a Z-Wave® network.

Note! In Setting mode, the Device has a timeout of 10s before entering again into Normal mode.

7.2.2. Removing (exclusion) with a switch/push-button

1. Connect the Device to a power supply.

2. Check if the green LED is blinking in Mode 1. If so, the Device is added to a Z-Wave® network.

3. Enable add/remove mode on the gateway.

4. Toggle the switch/push-button connected to any of the SW terminals (SW, SW1, SW2,…) 3 times within 3 seconds (this procedure puts the Device in Learn mode). The Device must receive on/off signal 3 times, which means pressing the momentary switch 3 times, or toggling the switch on and off 3 times.

5. The blue LED will be blinking in Mode 2 during the removing process.

6. The blue LED will be blinking in Mode 1 if the Device is successfully removed from a Z-Wave® network.

Factory Reset Procedure

7.3. Factory reset

7.3.1. Factory reset general

After Factory reset, all custom parameters and stored values (kWh, associations, routings, etc.) will return to their default state. HOME ID and NODE ID assigned to the Device will be deleted. Use this reset procedure only when the gateway is missing or otherwise inoperable.

7.3.2. Factory reset with the S button

Note! Factory reset with the S button is possible anytime.

1. To enter the Setting mode, quickly press and hold the S button on the Device until the LED turns solid blue.

2. Press the S button multiple times until the LED turns solid red.

3. Press and hold (> 2s) S button on the Device until the red LED starts blinking in Mode 3. Releasing the S button will start the factory reset.

4. During factory reset, the LED will turn solid green for about 1s, then the blue and red LED will start blinking in Mode 3 for approx. 2s.

5. The blue LED will be blinking in Mode 1 if the Factory reset is successful.

7.3.3. Factory reset with a switch/push-button

Note! Factory reset with a switch/push-button is only possible within the first minute after the Device is connected to a power supply.

1. Connect the Device to a power supply.

2. Toggle the switch/push-button connected to any of the SW terminals (SW, SW1, SW2,…) 5 times within 3 seconds. The Device must receive on/off signal 5 times, which means pressing the push-button 5 times, or toggling the switch on and off 5 times.

3. During factory reset, the LED will turn solid green for about 1s, then the blue and red LED will start blinking in Mode 3 for approx. 2s.

4. The blue LED will be blinking in Mode 1 if the Factory reset is successful.

S2 Authenticated

S2_AUTHENTICATED

S2 Unauthenticated

S2_UNAUTHENTICATED

Color

If the product is only available in one color, pick the color from the list.

Electric Load Type

Select the electric load type(s) supported by the device.

Firmware Updatable

Indicates whether the firmware can be updated and whether it is done by the consumer or a technician.

Neutral Wire Required

For electric in-wall/wired switches, indicate whether a neutral wire is required for installation.
