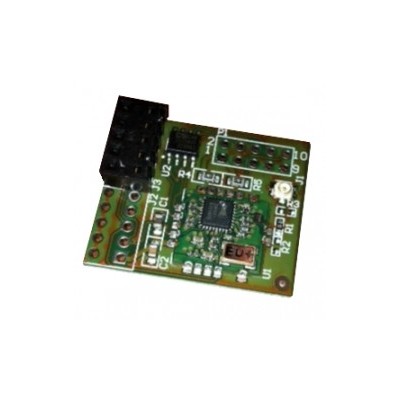

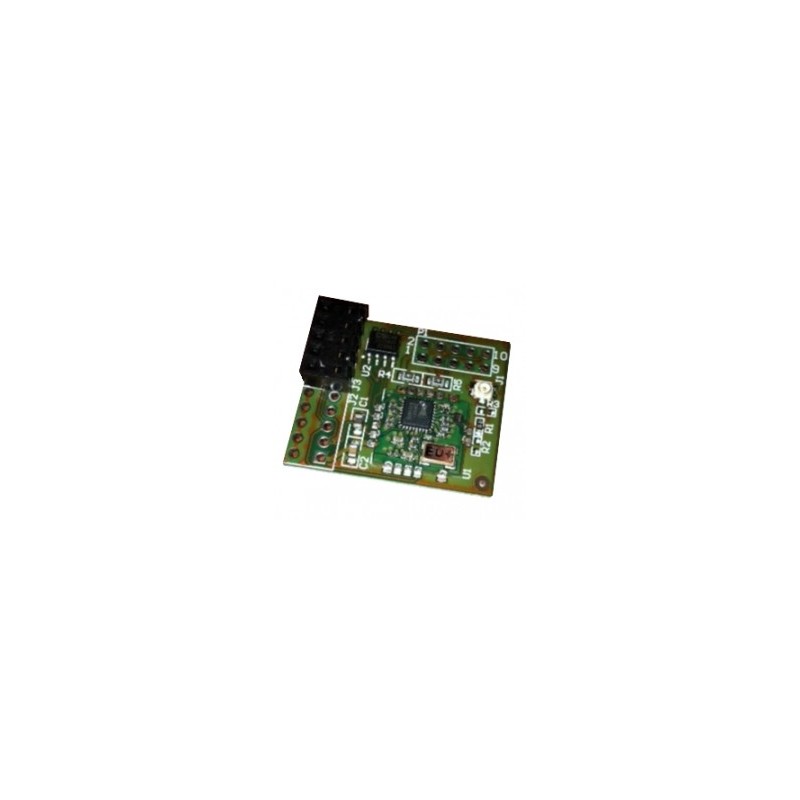

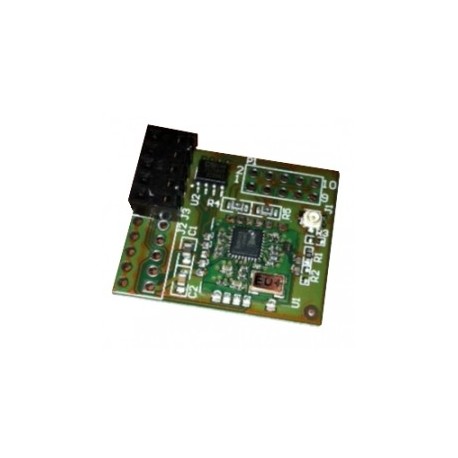

Placa adaptadora serial para Z-Wave

A placa ZME_SERIAL é uma pequena placa filha que conecta uma interface serial às redes sem fio Z-Wave. A interface para o hóspede é feita por um conector jumper 5x1 que pode ser usado na posição normal e vice-versa. A pinagem é (3,3 V, TXD, RXD GND, NC). A conexão com a antena é feita usando um conector de cabo flexível de conexão reversa. O próprio módulo contém um chip 300 Z-Wave pré-carregado com um firmware Z-Wave.Me Z-Wave e um EEPROM de 32 K. Há um conector de programação de 2x5 pinos adicional que suporta a conexão Sigma Designs 2x5.
O firmware implementa um superconjunto da interface serial Sigma Designs que inclui algumas funções Z-Wave.Me específicas, como backup e restauração ou alteração de ID do fornecedor.
