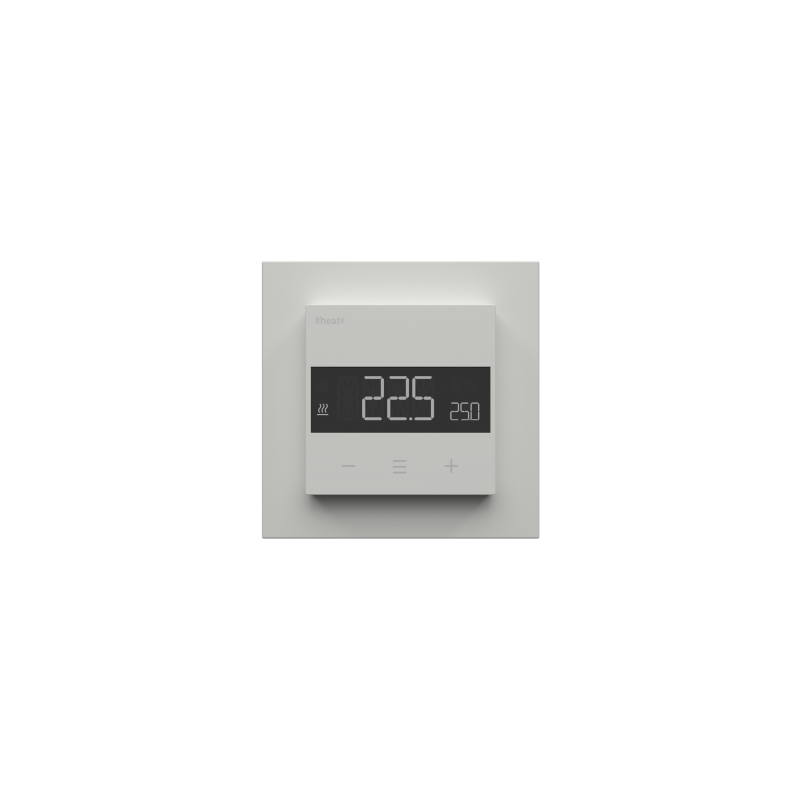

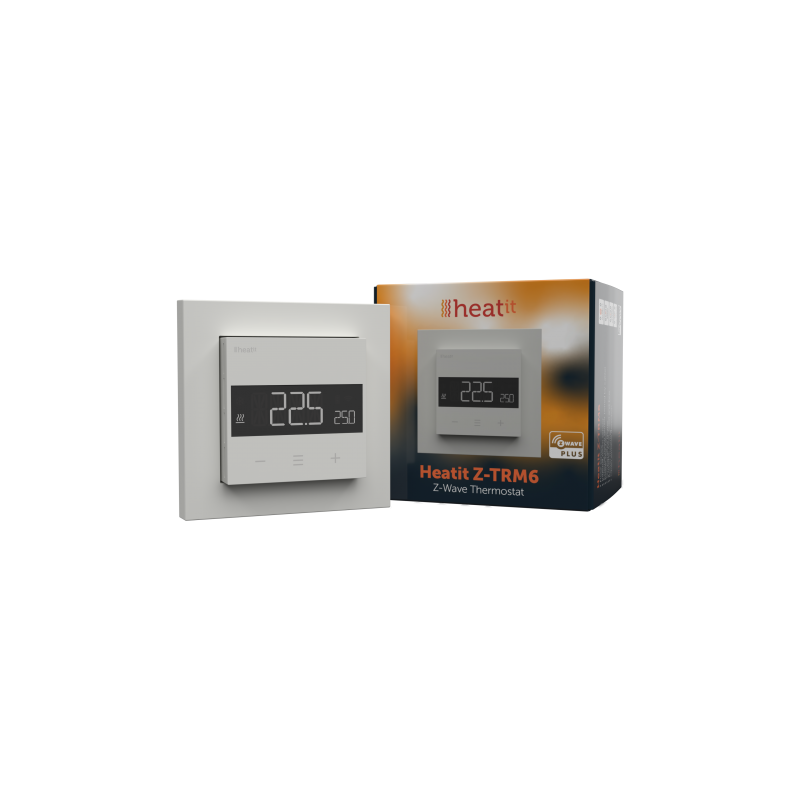

Heatit Z-TRM6 - Termostato Z-Wave quente/frio 3600W 16A

Características tecnicas

Tecnologia Domótica	Z-Wave Serie 800

Mais Informação

Heatit Z-TRM6 é um termostato de aquecimento e resfriamento de piso Z-Wave controlado eletronicamente, projetado para controle inteligente de aquecimento/resfriamento de piso. O termostato de resfriamento de piso radiante pode ser controlado através de sua rede Z-Wave ou fisicamente usando os botões na frente do próprio termostato. O termostato possui uma interface fácil de usar. Por possuir modo quente-frio, é ideal para gerenciar válvulas solenóides 220V em coletores de água para piso radiante/resfriamento.

O termostato Heatit Z-TRM6 Z-Wave possui 3 modos: Calor, Frio e Eco.

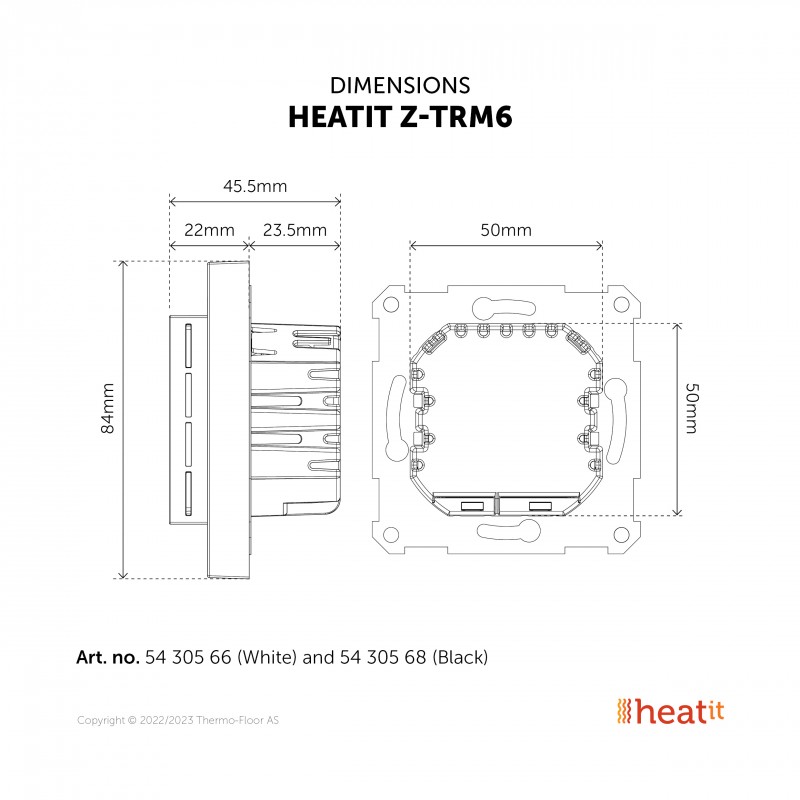

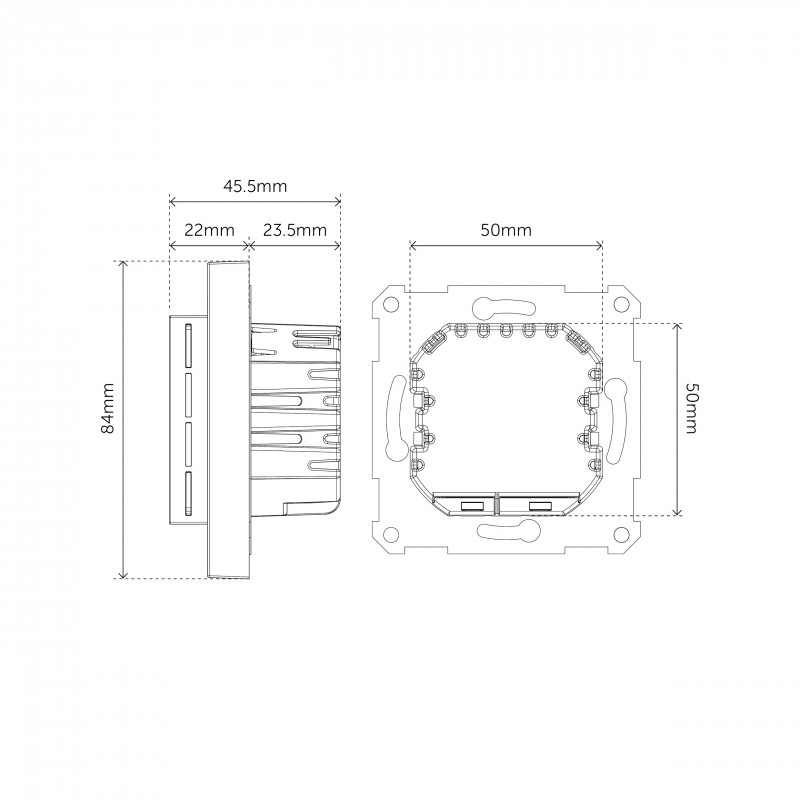

O termostato se adapta às caixas de junção padrão europeias e pode ser usado com a maioria das estruturas do System 55. Possui uma estrutura metálica robusta para fixação segura na caixa de junção. O termostato possui um sensor de temperatura ambiente integrado. Dois sensores de temperatura externos adicionais também podem ser conectados.

Heatit Z-TRM6 possui um medidor de energia ativo que fornece informações em tempo real sobre seu consumo de energia. Também permite ajustar manualmente o valor de medição de energia elétrica, no caso de conexão com contator.

O produto implementou a tecnologia ZeroX. Esta tecnologia garante que o relé mude para 0 V quando ligado e desligado (ao passar por 0). Com esta tecnologia, o relé do termostato interno terá uma vida útil muito mais longa.

O termostato pode ser configurado com múltiplas associações e pode ser usado como termostato mestre. Pode controlar até 10 termostatos e 10 relés externos, por exemplo tomadas de parede.

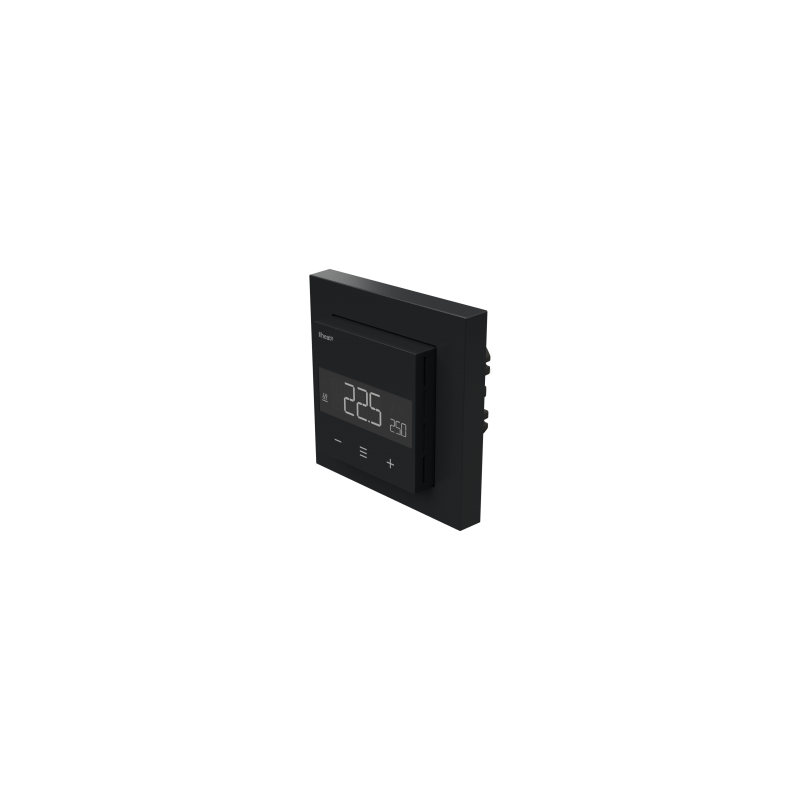

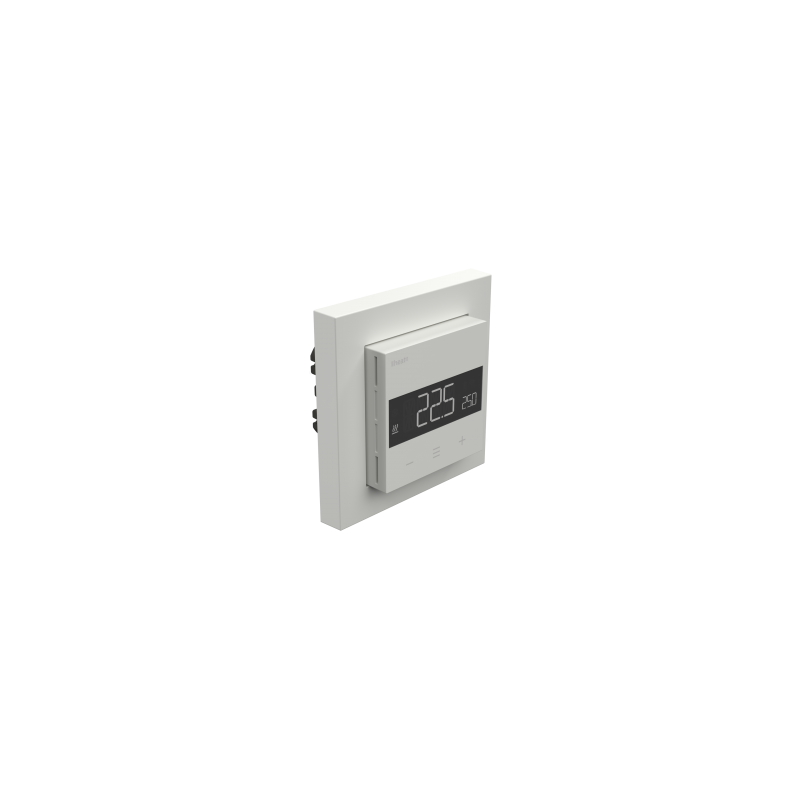

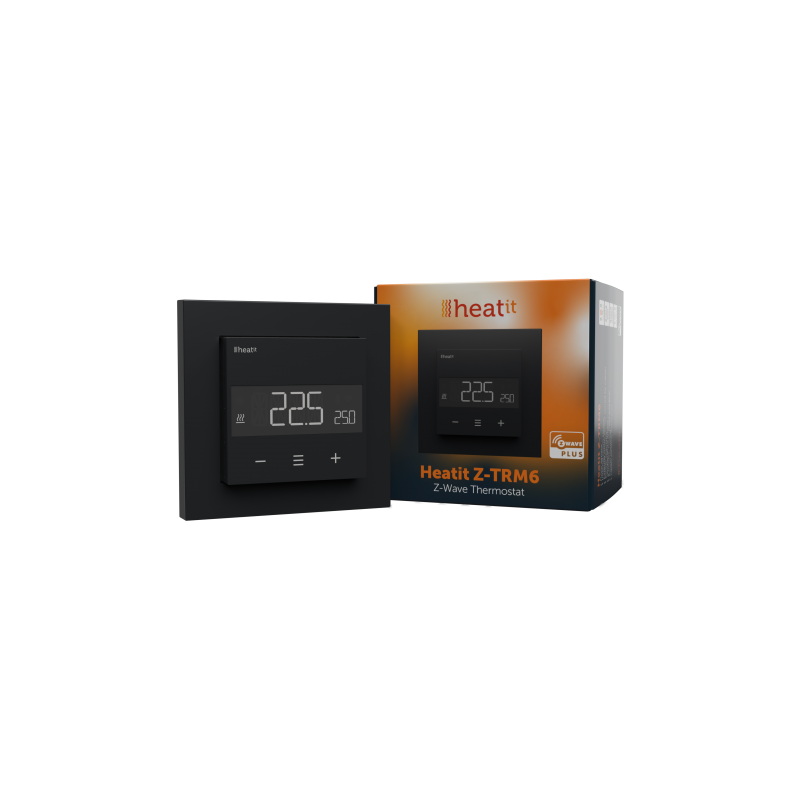

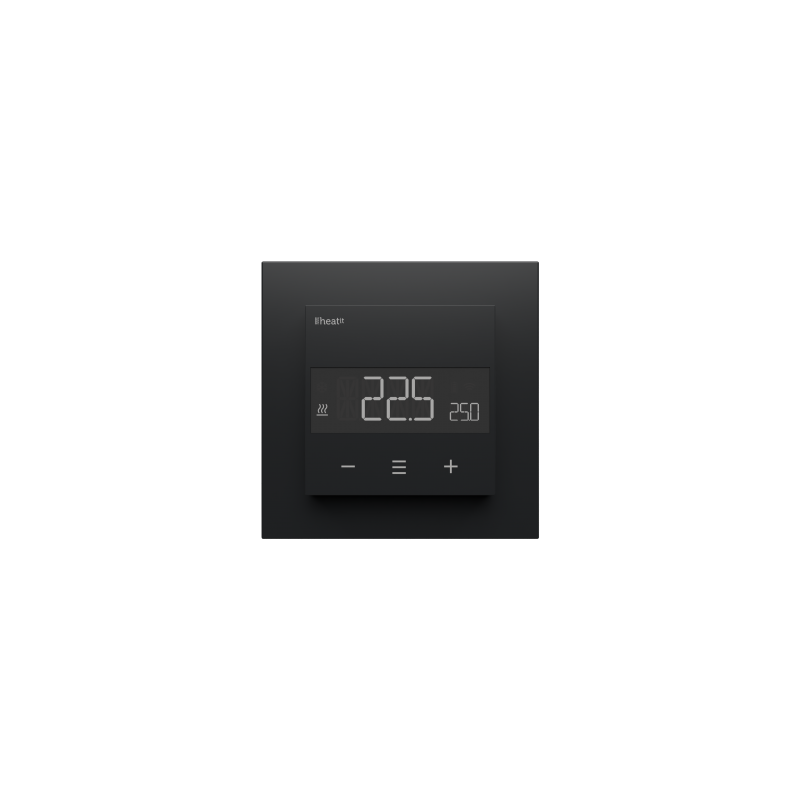

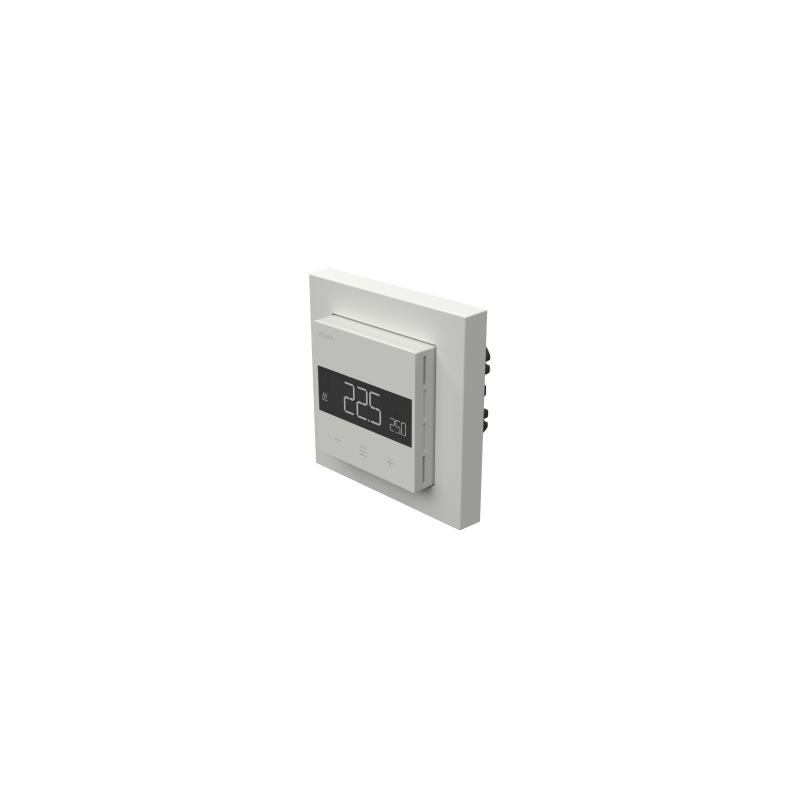

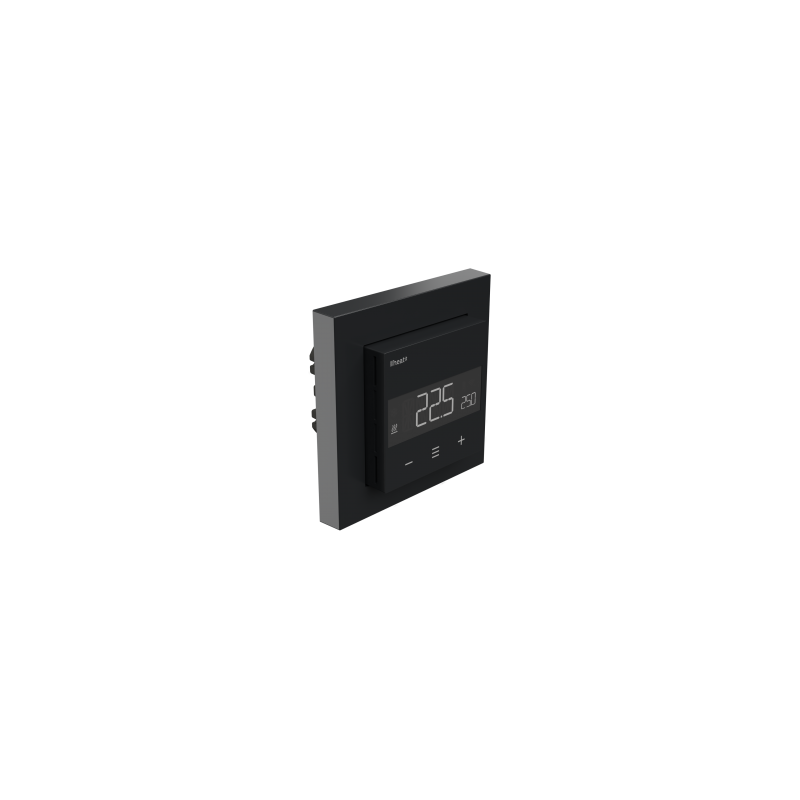

O termostato HEATIT Z-TRM6 está disponível em branco (RAL9003) e preto fosco. Existe também uma versão disponível apenas por encomenda, na cor branca RAL 9010.

Termostato Heatit Z-TRM6 Z-Wave

Sensor interno da sala
Sensor ambiente externo (com fio)
sensor de solo
regulador de potência
limitador de temperatura
3 modos: Calor, Frio e Eco
SmartStart
Leitura de temperatura no controlador de automação residencial Z-Wave
Agendamento semanal no gateway
Atualização de firmware (OTA)
Medição de potência ativa
Histerese/PWM
Ícone de status do relé
Brilho da tela ajustável
interruptor monopolar
Modo de bloqueio/bloqueio para crianças
Calibração de temperatura
Detecção de janela aberta
Detecção ZeroX
Suporta modos de criptografia S0, classe S2 autenticada e não autenticada de classe S2

Desenvolvido e projetado de acordo com rigorosos requisitos de qualidade (ISO 9001) e ambientais (ISO 14001).

Recomendamos que as instalações elétricas sejam realizadas por um eletricista autorizado. O produto deve ser instalado de acordo com nosso manual de instalação e códigos de construção nacionais. Qualquer instalação incorreta, uso indevido ou dano ao produto não é coberto pela garantia.

O dispositivo pode suportar uma carga máxima de 16A/3600W a 230VAC. Recomendamos um contator para cargas superiores a 13A.

PONTOS CHAVE:

Modos - O termostato possui 3 modos: Calor - Frio e Eco. Frio e Eco são funções novas em relação às versões anteriores.

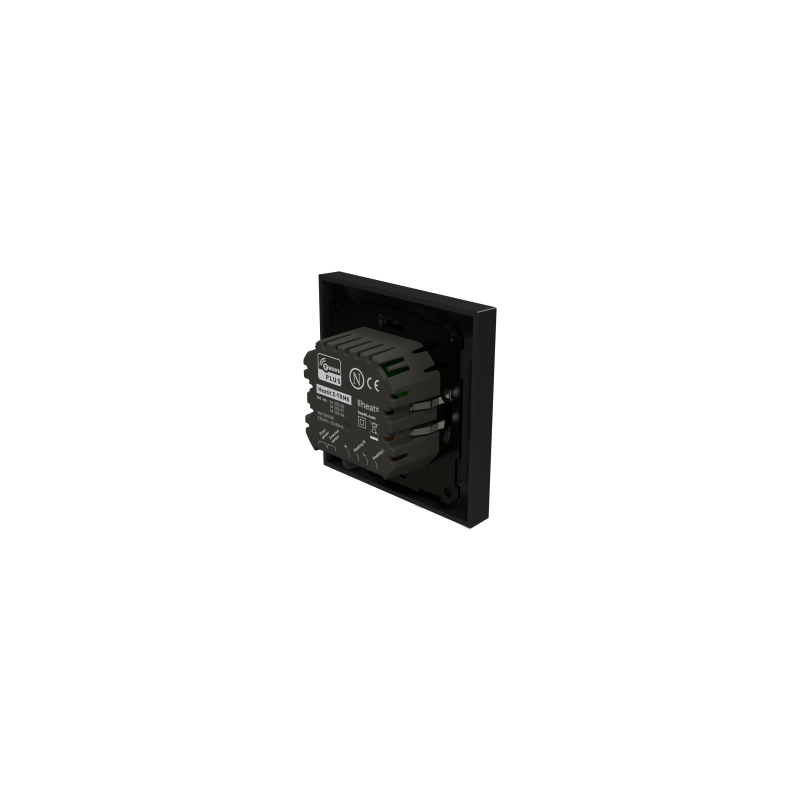

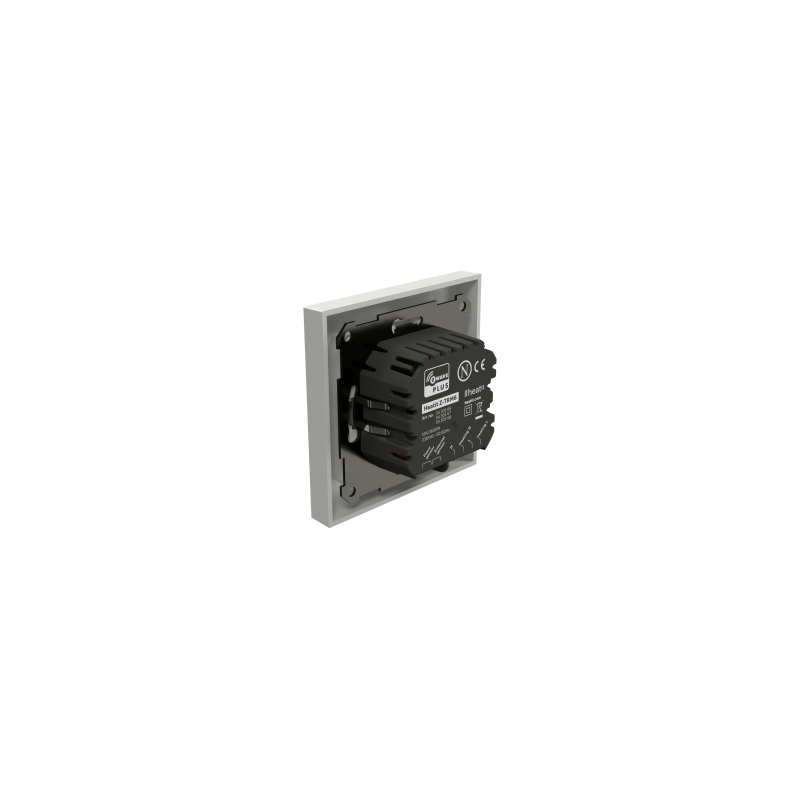

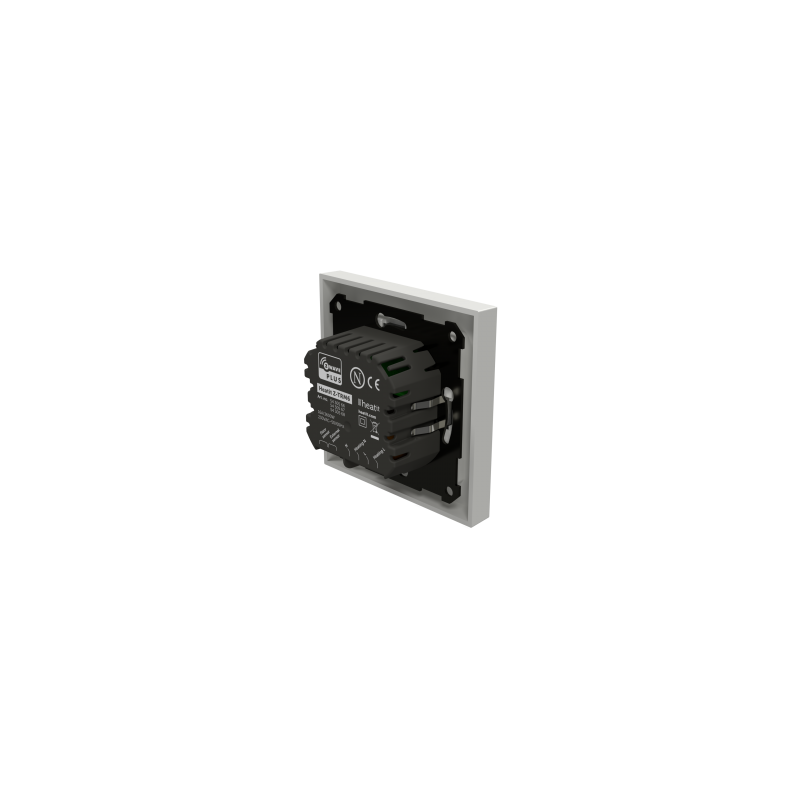

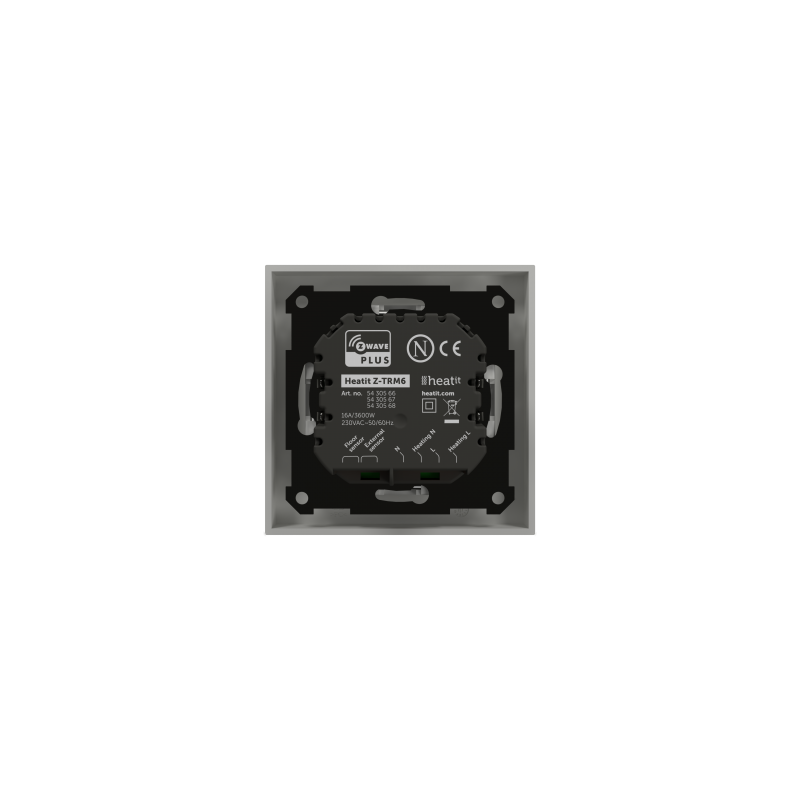

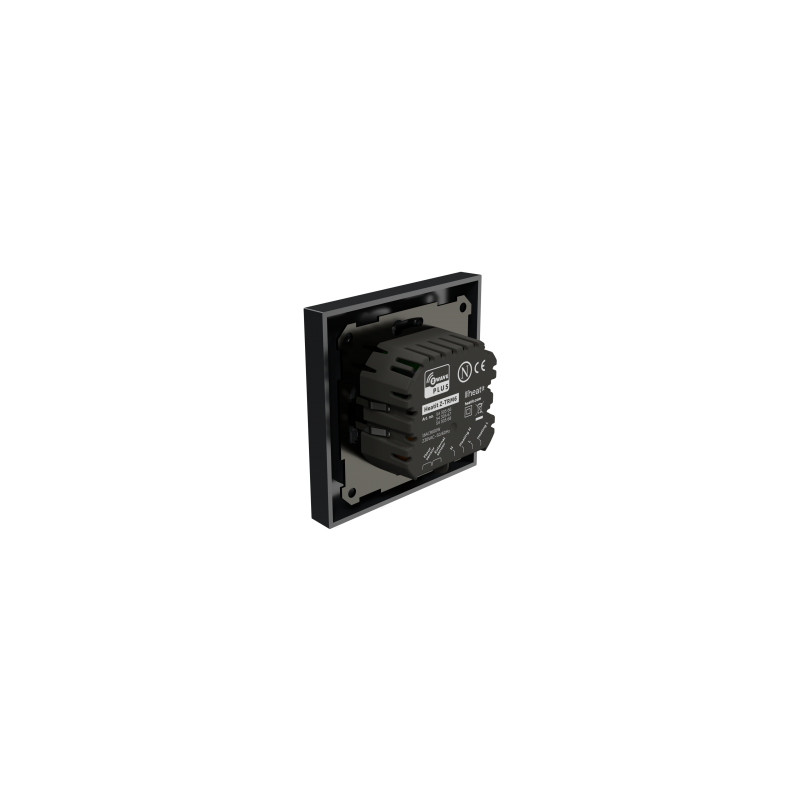

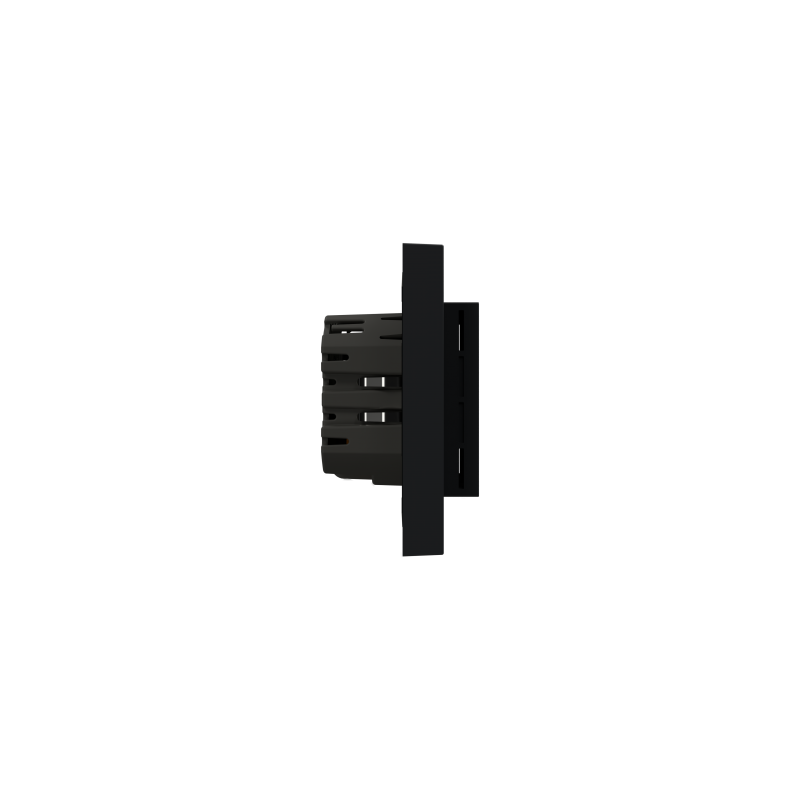

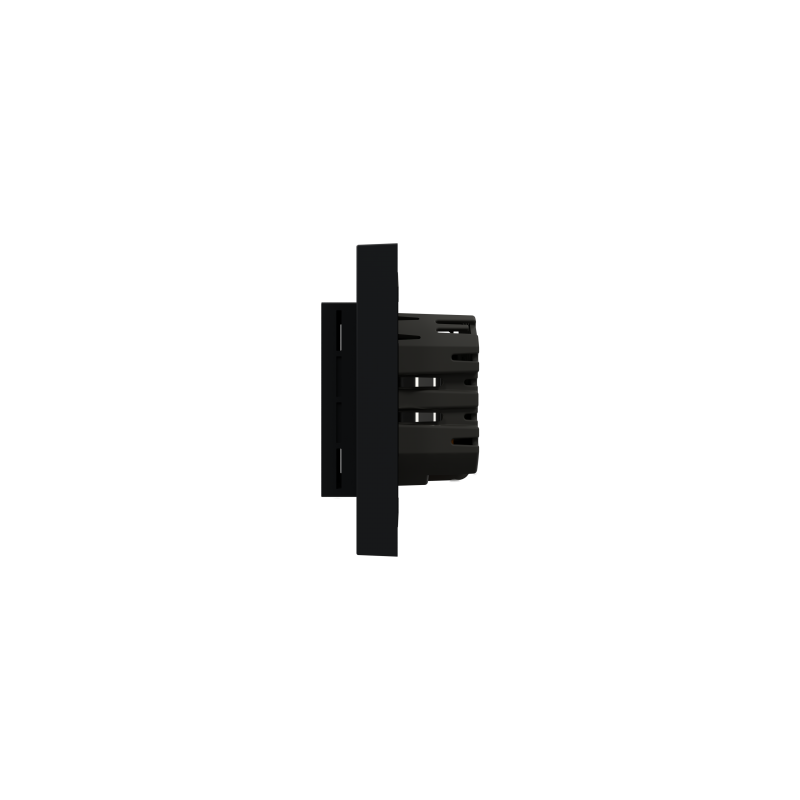

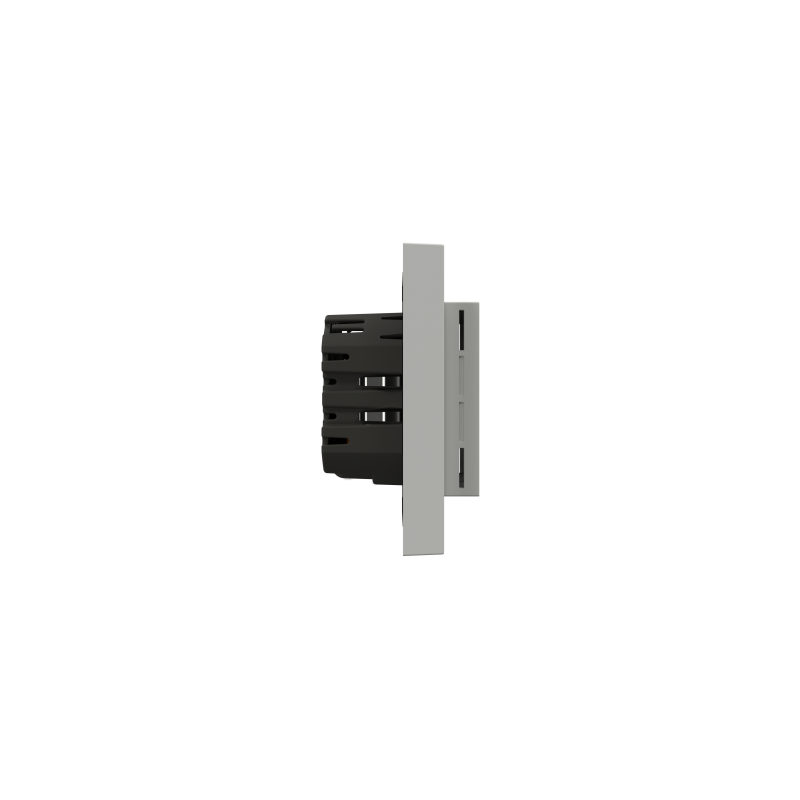

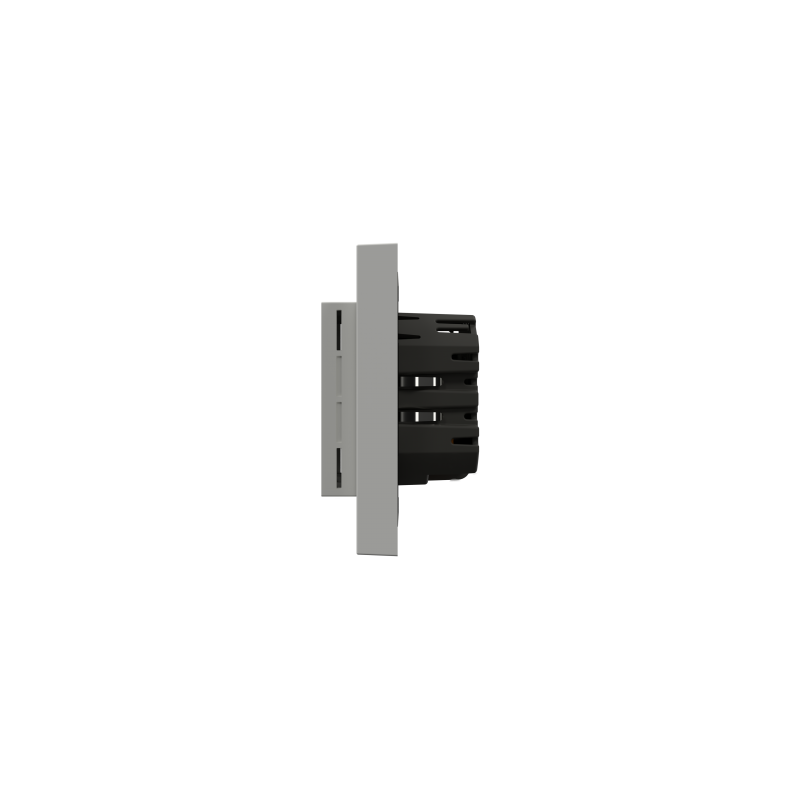

Estrutura metálica - O termostato possui uma estrutura metálica para montagem segura na caixa de junção, melhorando a durabilidade do produto em contraste com as soluções plásticas anteriores.
Associações - O termostato pode ser configurado com múltiplas associações e pode ser usado como termostato mestre. Pode controlar até 10 termostatos e 10 relés externos.
Detecção ZeroX - Produtos como Heatit Z-TRM6 e Multireg6 implementaram a tecnologia ZeroX.
Esta tecnologia garante que o relé mude para 0 V quando ligado e desligado (conforme passa por 0). Com esta tecnologia, o termostato terá uma vida útil muito mais longa.
Regulador de energia - Uma atualização do Heatit Z-TRM3, o Heatit Z-TRM6 incorpora um regulador de energia para controlar seu sistema de aquecimento elétrico, caso você decida usá-lo com altas cargas elétricas de piso radiante.
Histerese - Com a regulação da histerese ativada, o termostato regulará apenas com base na temperatura. O termostato liga e desliga dependendo do valor da histerese em relação ao setpoint.
Modulação por largura de pulso/PWM - Com a regulação da modulação por largura de pulso habilitada, o termostato regulará com base em ciclos. O termostato liga e desliga em intervalos percentuais do ciclo.
Detecção de janela aberta Com a detecção de janela aberta, o termostato detecta se uma janela está aberta, permitindo desligar o aquecimento quando ocorre uma queda rápida na temperatura.
Medição de energia ativa - Heatit Z-TRM6 possui medição de energia ativa e fornece informações em tempo real sobre seu consumo de energia.
Botões de pressão Com uma combinação de botões de pressão e funcionalidade de toque, o termostato é mais fácil de usar.

Baixe o manual de instruções

Informação alargada da Z-Wave (Inglês)

Nome: Heatit Z-TRM6

Fabricante:Heatit

Identificador:Z-TRM6

Número de Certificação Z-Wave :ZC14-23080311

Plataforma de Hardware :EFR32ZG23A

FLiRS:Não

Tipo de Role :Always On End Node

Descrição breve :Heatit Z-TRM6 is an electronic thermostat designed for electrical heating. The thermostat can be controlled through your Z-Wave™ network or via the buttons on the front. The thermostat has a user friendly interface. Heatit Z-TRM6 has 3 modes; Heat - Cool and Eco. Heatit Z-TRM6 has active power metering and it gives you real time information about your power consumption.

Descrição :Heatit Z-TRM6 is an electronic thermostat designed for electrical heating. The thermostat can be controlled through your Z-Wave™ network or via the buttons on the front. The thermostat has a user friendly interface. Heatit Z-TRM6 has 3 modes; Heat - Cool and Eco. Heatit Z-TRM6 has active power metering and it gives you real time information about your power consumption.

Grupo

Nodos máximos

Descrição

1

2

10

3

10

4

10

Número

Tamanho (Bytes)

Valor por defeito

Nome

Descrição

1

0

Disable buttons

Disable or enable local control

10

1

0

Internal sensor calibration (CAR)

Manually calibrate the Internal sensor

11

1

0

Floor sensor calibration (CAF)

Manually calibrate the Floor sensor

12

1

0

External sensor calibration (CAE)

Manually calibrate the External sensor

13

1

0

Regulation mode (REG)

Select regulation mode

14

1

5

Temperature control hysteresis (HYST)

Select degrees for regulation hysteresis

15

1

0

Temperature display

Decide what is shown during standby

16

1

10

Active display brightness (BR1)

Set brightness during active state

17

1

5

Standby display brightness (BR2)

Set brightness during standby state

18

2

840

Temperature report interval

Set temperature report interval

19

1

10

Temperature report hysteresis

Set temperature report hysteresis in °C

2

1

Sensor mode(OPER)

Select sensor mode of the device.

20

2

840

Meter report interval

Set meter report interval

21

2

0

Action after error

Time to turn on regulation after error

22

2

210

Heating setpoint

Set the setpoint for heating mode

23

2

180

Cooling setpoint

Set the setpoint for Cooling mode

24

2

180

ECO setpoint

Set the setpoint for ECO mode

25

1

2

Power regulator active time

Active time of power regulator mode

26

2

43200

Thermostat state update interval

Set thermostat state update interval

27

1

Operating Mode(MODE)

Changes operating mode

28

1

0

Open window detection

Enable or disable OWD

29

1

0

Size of load

Set the size of load

3

1

0

Sensor value(SEN)

Select resistance of the connected NTC

4

2

50

Internal sensor min temp limit

Set minimum setpoint for Internal sensor

5

2

50

Floor sensor min temp limit

Set minimum setpoint for Floor sensor

6

2

50

External sensor min temp limit

Set minimum setpoint for External sensor

7

2

400

Internal sensor max temp limit

Set maximum setpoint for Internal sensor

8

2

400

Floor sensor max temp limit

Set maximum setpoint for Floor sensor

9

2

400

External sensor max temp limit

Set maximum setpoint for External sensor

Association Group Information (AGI) V3

COMMAND_CLASS_ASSOCIATION_GRP_INFO_V3

Association V2

COMMAND_CLASS_ASSOCIATION_V2

Basic V2

COMMAND_CLASS_BASIC_V2

Configuration V4

COMMAND_CLASS_CONFIGURATION_V4

Device Reset Locally

COMMAND_CLASS_DEVICE_RESET_LOCALLY

Firmware Update Meta Data V5

COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

Indicator V3

COMMAND_CLASS_INDICATOR_V3

Manufacturer Specific V2

COMMAND_CLASS_MANUFACTURER_SPECIFIC_V2

Meter V5

COMMAND_CLASS_METER_V5

Multi Channel Association V3

COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION_V3

Multi Channel V4

COMMAND_CLASS_MULTI_CHANNEL_V4

Multilevel Sensor V11

COMMAND_CLASS_SENSOR_MULTILEVEL_V11

Notification V8

COMMAND_CLASS_NOTIFICATION_V8

Powerlevel

COMMAND_CLASS_POWERLEVEL

Protection

COMMAND_CLASS_PROTECTION

Security 0

COMMAND_CLASS_SECURITY

Security 2

COMMAND_CLASS_SECURITY_2

Supervision

COMMAND_CLASS_SUPERVISION

Thermostat Mode V3

COMMAND_CLASS_THERMOSTAT_MODE_V3

Thermostat Operating State

COMMAND_CLASS_THERMOSTAT_OPERATING_STATE

Thermostat Setpoint V3

COMMAND_CLASS_THERMOSTAT_SETPOINT_V3

Transport Service V2

COMMAND_CLASS_TRANSPORT_SERVICE_V2

Version V3

COMMAND_CLASS_VERSION_V3

Z-Wave Plus Info V2

COMMAND_CLASS_ZWAVEPLUS_INFO_V2

Where to find S2 DSK on product

The QR-Code is needed when including a device using S2 security or SmartStart. The DSK can be found in the QR-Code and is located;

• On the product.

• In the Quick Guide.

• On the packaging box/gift box.

Factory Reset Procedure

Enter the menu by holding the Center button for about 5 seconds, navigate in the menu with the ”+” button til you see FACT. Press the Center button until you see “-- --” blinking in the display, then hold for about 5 seconds to perform a reset.

You may also initiate a reset by holding the Right and Center buttons for 60 seconds.

When either of these procedures has been performed, the thermostat will perform a complete factory reset. The device will display “RES” for 5 seconds while performing a factory reset. When “RES” is no longer displayed, the thermostat has been reset.

Please use this procedure only when the network primary controller is missing or otherwise inoperable.

Classic Inclusion

Add

The primary controller/gateway has a mode for adding devices. Please refer to your primary controller manual on how to set the primary controller in add mode. The device may only be added to the network if the primary controller is in add mode.

An always listening node must be powered continuously and reside in a fixed position in the installation to secure the routing table. Adding the device within a 2 meter range from the gateway can minimize faults during the Interview process.

Standard (Manual)

Add mode is indicated on the device by rotating LED segments on the display. It indicates this for 90 seconds until a timeout occurs, or until the device has been added to the network. Configuration mode can also be cancelled by performing the same procedure used for starting

Configuration mode.

1. Hold the Center button for 5 seconds.

The display will show “OFF”.

2. Press the ”+” button once to see “CON” in the display.

3. Start the add device process in your primary controller.

4. Start the configuration mode on the thermostat by holding the Center button for approximately 2 seconds.

The device is now ready for use with default settings.

If inclusion fails, please perform a ”remove device” process and try again. If inclusion fails again, please see “Factory reset”.

Classic Exclusion

Remove

The primary controller/gateway has a mode for removing devices. Please refer to your primary controller manual on how to set the primary controller in remove mode. The device may only be removed from the network if the primary controller is in remove mode.

When the device is removed from the network, it will NOT revert to factory settings.

Standard (Manual)

Remove mode is indicated on the device by rotating LED segments on the display. It indicates this for 90 seconds until a timeout occurs, or until the device has been removed from the network. Configuration mode can also be cancelled by performing the same procedure used for starting

Configuration mode.

1. Hold the Center button for 5 seconds.

The display will show “OFF”.

2. Press the ”+” button once to see “CON” in the display.

3. Start the remove device process in your primary controller.

4. Start the configuration mode on the thermostat by holding the Center button for approximately 2 seconds.

NB! When the device is removed from the gateway, the parameters are not reset. To reset the parameters, see Chapter ”Factory reset”.
